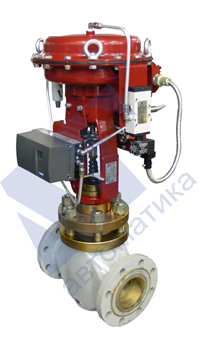

Отсечной клапан КМО применяется для автоматического открытия или перекрытия потока жидких и газообразных сред в соответствии с управляющим сигналом. Клапаны изготавливаются с диаметром Dy 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300 мм на условное давление 1,6; 2,5; 4,0; 6,3; 10,0; 16,0 МПа.| Условное давление Ру, МПа | 1,6; 2,5; 4,0; 6,3; 10,0; 16,0 |
| Условный проход, мм | 10; 15; 20; 25; 32; 40; 50; 65; 80; 100; 125; 150; 200; 250; 300 |
| Пропускная характеристика | равнопроцентная, линейная; |
| Диапазон температур регулируемой среды | -40/-60... + 225°С, -40/-60... + 450°С, |
| Диапазон температур окружающей среды | -40/-50/-60… + 70°С, |
| Исходные положения плунжера клапана | НО - нормально открытое; НЗ - нормально закрытое |
| Присоединительные размеры | фланцев по ГОСТ 12815-80 (ответные фланцы с шипом исполнение №4 или другое по заказу) или по ANCI , под приварку |
| Материал корпуса | сталь 20, углеродистые низкотемпературные стали, 12Х18Н10Т, 10Х17Н13М2Т, специальные сплавы; |
| Материал дроссельной пары | 12Х18Н10Т, 10Х17Н13М2Т, специальные сплавы; |
| Класс герметичности для регулирующих клапанов по ГОСТ 23866-87(по DIN) | По ГОСТ выше IV (по DIN – V) |
| Класс герметичности по ГОСТ 9544-93 | В-С (А – по специальному заказу) |
