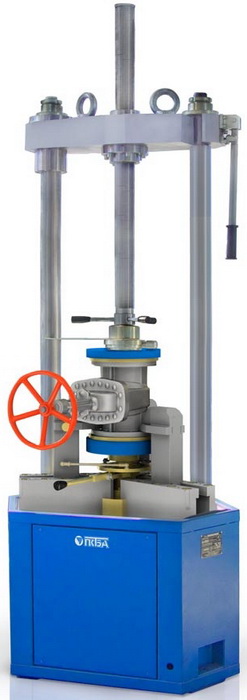

ПКТБА-СИ-10 Стенд для гидравлических и пневматических испытаний трубопроводной арматуры DN 10...300 мм в вертикальном положении

НАЗНАЧЕНИЕ:

Испытания на прочность и плотность материала корпусных деталей;
Испытания на герметичность затвора;
Испытания на герметичность относительно внешней среды (в т. ч. сальникового уплотнения).

DN, мм	Максимальное испытательное давление, МПа*
	4,0	6,3	9,6	16,0	37,5	45,0
10...80	х	х	х	х	х	х
100	х	х	х	х	х
150	х	х	х	х
200	х	х	х
250	х	х
300	х

ИСПЫТЫВАЕМЫЕ ИЗДЕЛИЯ:

Задвижки;
Запорные клапаны (вентили);
Обратные клапаны;
Дисковые затворы;
Шаровые краны;
Пробковые краны.

ТИП ПРИСОЕДИНЕНИЯ ИСПЫТЫВАЕМОГО ИЗДЕЛИЯ:

Фланцевый.
Под приварку;
Штуцерный;
Муфтовый;
Цапковый.

ДОСТОИНСТВА ИЗДЕЛИЯ:

-Все элементы, контактирующие с водой, являются коррозионностойкими.
-Стенд комплектуется сменными заглушками для испытания бесфланцевой арматуры. Это освобождает
оператора от необходимости приваривания (привинчивания на шпильках) заглушек к патрубкам и сокращает
до 30 минут процесс их замены.
-Силовая гидравлика зажимного устройства работает без воды (от масляной насосной станции), что
увеличивает срок службы стенда.
-Проверка арматуры на герметичность затвора с обеих сторон не требует переустановки испытываемой
арматуры, что значительно сокращает время на подготовку к испытаниям.
-Откидывающаяся траверса позволяет упростить процесс установки арматуры перед испытанием.
-Стенд оснащен поддоном для сбора воды.
-Применение рукавов высокого давления с быстроразъемными соединениями (БРС) позволяет существенно
сократить время проведения испытаний.
-Способ крепления испытываемой арматуры позволяет визуально наблюдать место протечек.
-Для облегчения работы на стенде процесс установки и испытания полностью механизирован (не требует
больших трудозатрат при работе с большой арматурой).
• Для уменьшения времени заполнения арматуры испытательной средой используются линии увеличенного
диаметра.
-Быстрый зажим и центровка испытываемого изделия за счет одновременного перемещения прихватов.
-В стенде применяется специальная система для удаления воздуха из испытываемого изделия, что повышает
безопасность, производительность, достоверность полученных данных и избавляет от необходимости в
дополнительном стравливании воздуха.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Параметр	ПКТБА-СИ-10
Максимальное усилие зажима, т	36
Мин./макс. диаметр зажимаемого фланца, мм	75/485
Максимальная толщина зажимаемого фланца, мм	70
Мин./макс. расстояние между испытательными столами, мм	77/813
Расстояние между стойками, мм	500
Габаритные размеры стенда (Д х Ш х В), мм	886х732х2855
Масса, кг (стенда/комплекта сменных частей)	715/230
