| Наименование параметра | Значение параметра | |||||
| РДС-32-1 | РДС-32-2 | РДС-32-3 | РДС-32-4 | РДС-32-5 | РДС-32-6 | |
| Номинальный диаметр | 32 | |||||
| Диапазон входного давления, МПа | 0,3-1,2 | |||||
| Диапазон настройки выходного давления, МПа | 0,005-0,015 | 0,015-0,05 | 0,05-0,1 | 0,1-0,3 | 0,0013-0,0028 | 0,0026-0,0054 |
| Диаметр седла клапана регулятора, мм | 8 | |||||
| Давление срабатывания сбросного клапана при превышении установленного выходного давления МПа, не более |
- |
0,00345 |
1,15Рвых* | |||
| Пределы настройки предохранительно-запорного клапана от установленного выходного давления (Рвых), не более: нижний (Рнп) верхний (Рвп) |
0,5Рвых 1,25Рвых |
0,5Рвых 0,00375 |
0,5Рвых 1,25 Рвых** | |||
| Максимальная пропускная способность при максимальном входном давлении 1,2 МПа, м3/ч, не более |
285 | |||||
| Неравномерность регулирования, %, не более |
±10 | |||||
| Изменение выходного давления при нулевом расходе (зона пропорциональности), %, не более |
±20 | |||||
| Зона нечувствительности от верхнего предела настройки выходного давления, %, не более |
±2,5 | |||||

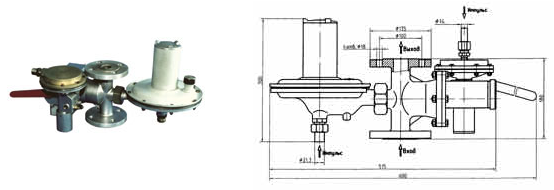

| Габаритные размеры, мм, не более: | ||||||
| -строительная длина | 180 | |||||
| -длина | 610 | |||||
| -ширина | 230 | |||||
| -высота | 305 | |||||
| Масса, кг, не более | 12,5 | |||||
| Входное давление, МПа | Пропускная способность, м3/ч |
| 0,1 0,2 0, 3 0, 4 0, 5 0, 6 0, 7 0, 8 0, 9 1 , 0 1 , 1 1 , 2 | 50 74 88 110 132 154 175 197 219 241 263 285 |
