Затворы поворотные дисковые

Затворы поворотные дисковые

Применяются в качестве запорного устройства на трубопроводах, транспортирующих жидкие неагрессивные среды: воду, пар, воздух и другие нетоксичные среды при температуре до 100?С (по желанию заказчика до 250?С) (В). По желанию заказчика возможно изготовление затворов для трубопроводов, транспортирующих нефтепродукты.

Затворы поворотные дисковые

1. Мягкое уплотнение в затворе обеспечивает стойкость к абразивному износу, который создается потоком рабочей среды и повышает надежность и длительность срока службы изделий.
2. Износостойкая поверхность уплотнения корпуса увеличивает срок службы затвора.
3. Установка уплотнительного кольца в диск упрощает проведение замены кольца при износе без выполнения полной разборки затвора.
4. Возможность установки затворов во фланцевом исполнении упрощает монтаж и демонтаж затвора в трубопроводе.

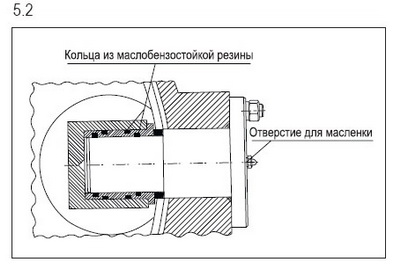

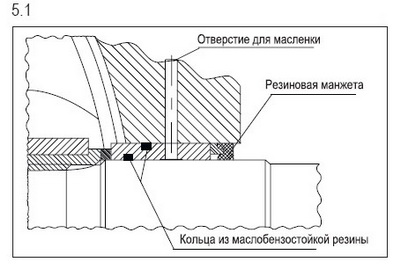

5. Пресс-масленки обеспечивают подвод смазки в сборочные узлы деталей скольжения (заглушка, стойка) и продлевают срок эксплуатации. Периодичность обслуживания – 1 раз в год, смазка ВНИИНП-232 (ГОСТ 14068-79) или ЦИАТИМ-221 (ГОСТ 9433-80).
6. Подшипники качения в бугельном узле снижают усилия на приводном устройстве и упрощают процесс эксплуатации затворов.
7. Изделия имеют (по сравнению с другой запорной арматурой на аналогичные параметры рабочей среды) меньшие массогабаритные характеристики, что позволяет использовать затворы в стесненных условиях с минимальным количеством опор для трубопровода.
Затворы поворотные дисковые

ГЕРМЕТИЧНОСТЬ
Класс герметичности затворов – «B», «С», «D» по ГОСТ9544-93.
По требованию заказчика затворы могут быть выполнены по классу герметичности «А» (без видимых протечек).
Уплотнение в затворе осуществляется по схеме «металл-резина».
Герметичность затворов по отношению к внешней среде в соединении «корпус-фланец» (по оси) обеспечивается резиновыми кольцами.

Технические характеристики

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ ПО ГОСТ 15150-69
- «У» (температура окружающей среды – от минус 40 до плюс 40°С);
- «Т» (температура окружающей среды – от минус 10 до плюс 50°С).

ПРИСОЕДИНЕНИЕ К ТРУБОПРОВОДУ
Направление рабочей среды – любое.
Присоединение к трубопроводу – фланцевое (по ГОСТ12815-80) или под приварку (см. таблицу исполнений).
По требованию заказчика фланцевые исполнения затворов могут поставляться в комплекте с ответными деталям(фланцы, прокладки, детали).
Установочное положение затворов на трубопроводе – любое с горизонтальным расположением вала.

УПРАВЛЕНИЕ
Управление затворами осуществляется с помощью редуктора или электропривода. По желанию заказчика возможна комплектация изделий приводами любых отечественных и зарубежных фирм-изготовителей.

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
PN 1,0 МПА; DN 400, 500, 600, 800, 1000, мм

Обозначение	Полный средний срок службы, лет, не менее	Полный средний ресурс, цикл не менее	Перепад давления ΔP, МПа	Наработка на отказ, цикл, не менее	Гарантийная наработка, цикл
ПТ99052-400	12	3000	PN	800	850
ПТ99052-500
ПТ99052-600
ПТ99052-800
ПТ99052-1000

Обозначение	Полный средний срок службы, лет, не менее	Полный средний ресурс, цикл не менее	Перепад давления ΔP, МПа	Наработка на отказ, цикл, не менее	Гарантийная наработка, цикл
ПТ99055-400	10	2000	PN	450	500
ПТ99055-500
ПТ99055-600
ПТ99055-800

Обозначение	Полный средний срок службы, лет, не менее	Полный средний ресурс, цикл не менее	Перепад давления ΔP, МПа	Наработка на отказ, цикл, не менее	Гарантийная наработка, цикл
ПТ99007-1000	12	3000	PN	800	850
ПТ99007-1200

Обозначение	Полный средний срок службы, лет, не менее	Полный средний ресурс, цикл не менее	Перепад давления ΔP, МПа	Наработка на отказ, цикл, не менее	Гарантийная наработка, цикл
ПТ99056-400	10	2000	PN	450	500
ПТ99056-500
ПТ99056-600
ПТ99056-800

Обозначение	Полный средний срок службы, лет, не менее	Полный средний ресурс, цикл не менее	Перепад давления ΔP, МПа	Наработка на отказ, цикл, не менее	Гарантийная наработка, цикл
ПТ99097-1400	10	3000	PN	600	650
ПТ99097-1600
ПТ99097-2000

Наименование детали	Материал по ГОСТ
Корпус	Ст3 Сп5
Диск	Сталь 20
Вал	Сталь 14Х17Н2
Рычаг	Сталь 20Л
Уплотнение диска	Резина В-14, СБ-26, Экосил, Экорабер
Уплотнение корпуса	Сталь 08Х18Н10Т

Наименование детали	Материал по ГОСТ
Корпус	Сталь 20Л
Диск	Сталь 20Л
Вал шлицевой	Сталь 14Х17Н2
Кольцо уплотнительное	Резина В-14, СБ-26, Экосил, Экорабер

Наименование детали	Материал по ГОСТ
Корпус	Сталь 20Л
Диск	Сталь 20Л
Вал шлицевой	Сталь 14Х17Н2
Гайка	Сталь 35
Шпилька	Сталь 35
Кольцо уплотнительное	Резина В-14, СБ-26, Экосил, Экорабер

Наименование детали	Материал по ГОСТ
Корпус	Сталь 20Л
Диск	Сталь 20Л
Вал шлицевой	Сталь 14Х17Н2
Рычаг	Сталь 20Л
Гайка	Сталь 35
Шпилька	Сталь 35
Кольцо уплотнительное	Резина В-14, СБ-26, Экосил, Экорабер

Наименование детали	Материал по ГОСТ
Корпус	Сталь 20Л или 25Л
Диск	Сталь 20Л или 25Л
Вал	Сталь 14Х17Н2
Цапфа	Сталь 14Х17Н2
Кольцо уплотнительное в корпусе	08Х18Н10Т
Кольцо уплотнительное на диске	Резина 1Т-С

DN, мм	PN, МПа	Обозначение	Среда рабочая: наименование, температура, °С	Материал основных деталей	Присоединение к трубопроводу	Тип привода
400	1,0	ПТ99052-400	В ≤ 100 В, Н ≤ 250 (по требованию заказчика)	Сталь	Фланцевое, под приварку	Электропривод Маховик
	1,6	ПТ99055-400			Стяжное (между фланцами трубопровода) Под приварку
	2,5	ПТ99056-400			Стяжное (между фланцами трубопровода) Под приварку
500	1,0	ПТ99052-500			Фланцевое
	1,6	ПТ99055-500			Стяжное (между фланцами трубопровода) Под приварку
	2,5	ПТ99056-500			Стяжное (между фланцами трубопровода) Под приварку
600	1,0	ПТ99052-600			Фланцевое, под приварку
	1,6	ПТ99055-600			Стяжное (между фланцами трубопровода) Под приварку
	2,5	ПТ99056-600			Стяжное (между фланцами трубопровода) Под приварку
800	1,0	ПТ99052-800			Фланцевое, под приварку
	1,6	ПТ99055-800			Стяжное (между фланцами трубопровода) Под приварку
	2,5	ПТ99056-800			Стяжное (между фланцами трубопровода) Под приварку
1000	1,0	ПТ99052-1000			Фланцевое, под приварку
1000	1,6	ПТ99007-1000			Стяжное (между фланцами трубопровода)
1200	1,6	ПТ99007-1200
1400	0,25	ПТ99097-1400
1600		ПТ99097-1600
2000		ПТ99097-2000
