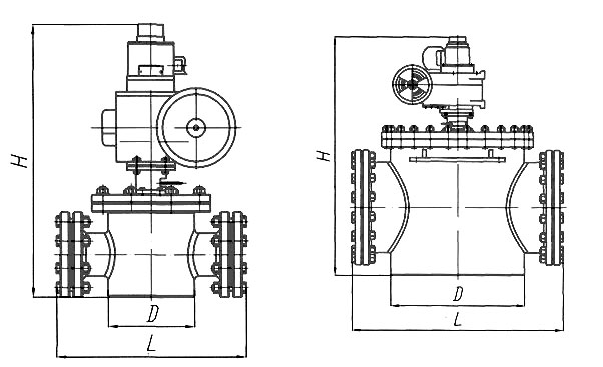

Топливная арматура регулирующий клапан (РК) газовый

1 Основная рабочая среда ГОСТ 5542

природный газ

2 Тип присоединения

фланцевое

3 Тип конструкции

поворотно-золотниковый прямоточный

4. Нерегулируемый пропуск среды, не более

1%

5 Электромеханизм

для клапанов Ду80 и Ду100:
МЭОФ-100/25-0,25 99К
(МЭОФ-100/25-0,25 IIВТ4-01)
для клапанов Ду150-Ду300:
МЭОФ-250/(25)63-0,25 99К
(МЭОФ-250/63-0,25 IIВТ4-01)
для клапанов Ду400 и Ду500:
МЭОФ-630/63-0,25 IIВТ4-01

6 Усилие на рукоятке ручного привода, Н

100-250

7 Полный угол поворота, град.

90°

8 Потребляемое напряжение

220/380 В, 50-60 Гц

9 Потребляемая мощность, Вт,

не более 250

10 Степень защиты по ГОСТ 14254

IP-54

11 Механизм МЭОФ имеет взрывобезопасный уровень взрывозащиты, вид взрывозащиты "взрывонепроницаемая оболочка", маркировку взрывозащиты 1ExdIIBT4 и может применяться во взрывоопасных зонах согласно ГОСТ Р 51330.9 и ГОСТ 51330.13 и другим нормативно-техническим документам, определяющим применимость электрооборудования во взрывоопасных зонах, где возможно образование взрывоопасных смесей категории IIА и IIВ групп Т1, Т2, Т3, Т4, Т5 согласно ГОСТ Р 51330.5.

12 Максимальная температура рабочей среды, °С (К)

для углеводородных газов ГОСТ 5542 - плюс 60 (333)
для коксовых и доменных газов - плюс 100 (273)

13 Минимальная температура рабочей среды, °С (К)

для углеводородных газов ГОСТ 5542 - минус 60 (213)
для коксовых и доменных газов - плюс 5 (278)

14 Температура окружающей среды ГОСТ 15150, °С (К)

УХЛ2 (районы с умеренным и холодным климатом):
-плюс 40 (313)
-минус 60 (213)
Т2 (районы с тропическим климатом):
-плюс 50 (323)
-минус 10 (263)
