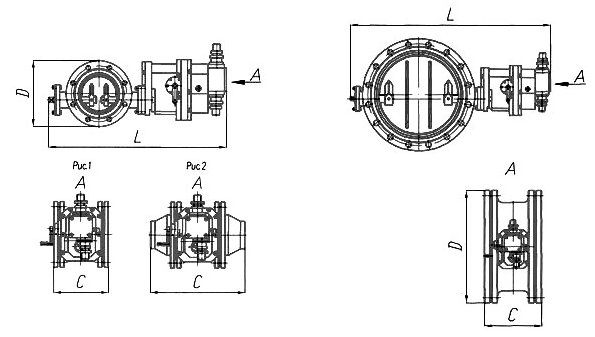

Топливная арматура запорно-регулирующий клапан (ЗРК)

1 Основная рабочая среда ГОСТ 5542

природный газ

2 Тип присоединения

фланцевое

3 Класс герметичности по ГОСТ 9544

А (первый)

4 Привод

МЗОВ-350/20-0,25М

5 Управление

МПУ-Р

6 Тип конструкции

затворная, прямоточная

7 Напряжение (частота) питания электропривода, В (Гц)

220 (50)

8 Мах потребляемая мощность эл.привода, Вт

125

9 Номинальный противодействующий момент нагрузки, Нм

350

10 Наработка на отказ до капремонта, циклов, не менее

6000

11 Степень защиты по ГОСТ 14254

IP-65

12 Механизм МЗОВ имеет взрывобезопасный уровень взрывозащиты, вид взрывозащиты "взрывонепроницаемая оболочка", маркировку взрывозащиты 1ExdIIBT5 и может применяться во взрывоопасных зонах согласно ГОСТ Р 51330.9 и ГОСТ 51330.13 и другим нормативно-техническим документам, определяющим применимость электрооборудования во взрывоопасных зонах, где возможно образование взрывоопасных смесей категории IIА и IIВ групп Т1, Т2, Т3, Т4, Т5 согласно ГОСТ Р 51330.5.

13 Рабочий угол поворота, град.

90°

14 Время поворота выходного органа механизма, сек.

18-22

15 Максимальная температура рабочей среды, °С (К)

для углеводородных газов ГОСТ 5542 - плюс 60 (333)
для коксовых и доменных газов - плюс 100 (273)

16 Минимальная температура рабочей среды, °С (К)

для углеводородных газов ГОСТ 5542 - минус 60 (213)
для коксовых и доменных газов - плюс 5 (278)

17 Температура окружающей среды ГОСТ 15150, °С (К)

УХЛ2 (районы с умеренным и холодным климатом):
-плюс 40 (313)
-минус 60 (213)
Т2 (районы с тропическим климатом):
-плюс 50 (323)
-минус 10 (263)
