Клапан прямоточный запорный

Клапан прямоточный запорный

1. Назначение изделия

Клапан прямоточный запорный ОФ-2101PN 16, 35, 70 МПа, предназначен для применения в системах дифференциальных манометров на линиях установок теплотехнического и технического контроля и для установки в качестве запорных устройств на трубопроводах для жидких и газообразных сред с температурой от мину 60 до +120о С.

Клапаны ОФ-2101.3 имеют дополнительный разгрузочный клапан для снятия давления из выходной магистрали при закрытом затворе.

Клапаны предназначены для эксплуатации в районах с умеренным климатом исполнения У1 и холодным климатом исполнения ХЛ1 по ГОСТ 15150-69.

2. Технические характеристики

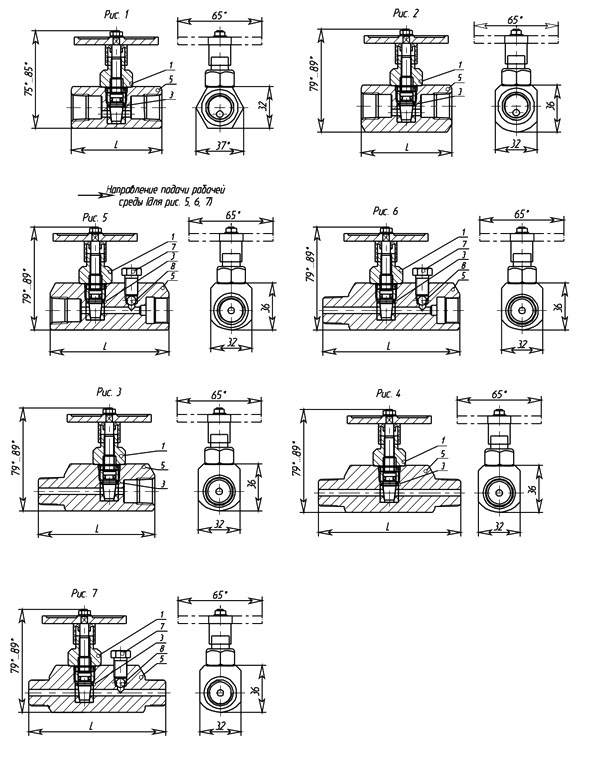

Обозначение	PN Max МПа (кгс/см²)	Климатическое исполнение	Температура окружающей среды С^o	Температура рабочей среды С^o	Рабочая среда	Материал корпуса	Покрытие	Масса	Рис.	Присоединительная резьба		L
Обозначение	PN Max МПа (кгс/см²)	Климатическое исполнение	Температура окружающей среды С^o	Температура рабочей среды С^o	Рабочая среда	Материал корпуса	Покрытие	Масса	Рис.	Слева	Справа	L
ОФ-2101.1.00	16(160)	У1	-40^o...+60^o	-40^o...+100^o	Нефть Нефтепродукты природный газ Газоконденсат Вода	Сталь 20	Цинкование	0.45	1	Rc1/2 вн.	Rc1/2 вн.	70
ОФ-2101.2.00	35(350)							0.54	2	Rc1/2 вн.	Rc1/2 вн.	70
ОФ-2101.3.00								0.58	2	К1/2 вн.	К1/2 вн.	78
.02		ХЛ1	-60^o...+60^o	-60^o...+100^o		Сталь 092ГС		0.54	2	Rc1/2 вн.	Rc1/2 вн.	70
.03								0.58	2	К1/2 вн.	К1/2 вн.	78
.04								0.55	2	М20х1,5 вн.	М20х1,5 вн.	70
.05								0.72	4	К1/2нар.	К1/5нар.	110
.06								0.63	3	К1/2нар.	М20х1,5 вн.	90
.07								0.62	3	К1/2нар.	К1/2 вн.	90
.08								0.52	2	К3/4вн.	К3/4вн.	78
.09								0.81	4	М22х1,5нар.	М22х1,5нар.	120
.10								0.63	3	М20х1,5нар.	М20х1,5 вн.	90
ОФ-2101.2.22	35(350)	ХЛ1	-60^o...+60^o	-60^o...+100^o	Агрессивные среды	12х18Н10Т 10x17H13M3T	Без покрытия	0.54	2	Rc1/2 вн.	Rc1/2 вн.	70
.23								0.59	2	К1/2 вн.	К1/2 вн.	70
.24								0.55	2	М20х1,5 вн.	М20х1,5 вн.	70
.25								0.72	4	К1/2нар.	К1/2нар.	110
.26								0.63	3	К1/2нар.	М20х1,5 вн.	90
.27								0.62	3	К1/2нар.	К1/2вн.	90
.28								0.52	2	К3/4вн.	К3/4вн.	78
.29								0.82	4	М22х1,5нар.	М22х1,5нар.	120
.30								0.63	3	М20х1,5нар.	М20х1,5нв.	90
ОФ-2101.3.00	35(350)	ХЛ1	-60^o...+60^o	-60^o...+100^o	Нефть Нефтепродукты природный газ Газоконденсат Вода	Сталь 092ГС	Цинкование	0.77	6	Rc1/2нар.	М20х1,5вн.	106
ОФ-2101.3.01								0.73	5	М20х1,5вн.	М20х1,5вн.	92
.02								0.79	7	М20х1,5нар.	М20х1,5нар.	119
.03								0.77	6	К1/2 нар.	М20х1,5вн.	106
.04								0.77	5	К1/2 вн.	М20х1,5вн.	98
.05								0.73	5	К3/4вн.	М20х1,5вн.	98
.06								0.72	5	Rc1/2вн.	М20х1,5вн.	92
.07								0.77	6	М20х1,5нар.	М20х1,5вн.	106
ОФ-2101.3.20	35(350)	ХЛ1	-60^o...+60^o	-60^o...+100^o	Агрессивные среды	12х18Н10Т 10x17H13M3T	Без покрытия	0.77	6	Rc1/2нар.	М20х1,5вн.	106
.21								0.73	5	М20х1,5вн.	М20х1,5вн.	92
.22								0.80	7	М20х1,5нар.	М20х1,5нар.	119
.23								0.77	6	К1/2 нар.	М20х1,5вн.	106
.24								0.77	5	К1/2 вн.	М20х1,5вн.	98
.25								0.74	5	К3/4вн.	М20х1,5вн.	98
.26								0.73	5	Rc1/2 вн.	М20х1,5вн.	92
.27								0.77	6	М20х1,5нар.	М20х1,5вн.	106
