  3. Проходные, трехходовые и угловые клапаны (Серия 240)

Проходные, трехходовые и угловые клапаны (Серия 240)

ПОИСК

Проходные, трехходовые и угловые клапаны (Серия 240) Проходные, трехходовые и угловые клапаны (Серия 240)



Принцип действия:

Поток через грязеуловитель (12) и клапан направляется, по стрелке. Шток плунжера в стандартном исполнении прибора изолирован посредством подпружиненного кольцевого PTFE-V-уплотнения, в сильфонном исполнении - металлическим сильфоном и дополнительным предохранительным сальником.

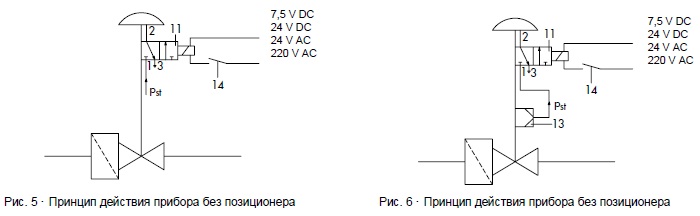

Контрольный штуцер позволяет наблюдать за состоянием сильфона. Давление pst подается на соленоидный клапан (11), катушка которого включена в релейную схему блокировки установки сжигания топлива (контакт 14). В рабочем состоянии катушка управляющего клапана находится под током, и давление pst через штуцер 1 (рис. 5 и 6) воздействует на рабочую мембрану. При отключении электричества или другой неисправности управляющий клапан переключается и из камеры мембраны через выход 3 сбрасывается давление. Усилием возвратных пружин регулирующий клапан закрывается за время менее 1 секунды.



Регистрационные номера DIN:

Приборы прошли типовые испытания в объединении технического надзора Германии (TUV) и зарегистри-рованы в немецком объединении под регистрационными номерами, приведенными в таблице 1.

Монтаж:

Клапан можно монтировать в любом положении.
Приэтом следует соблюдать

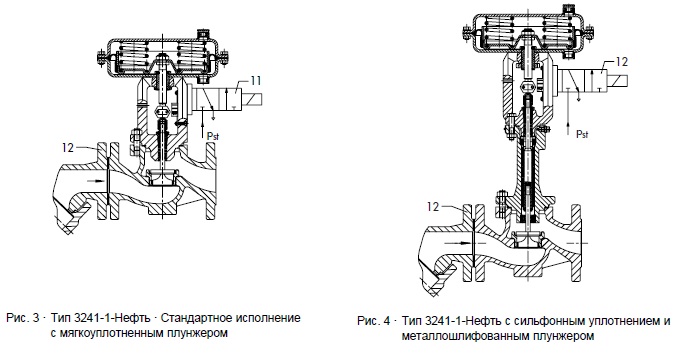

Условные обозначения к рисункам 3, 6

11 соленоидный клапан
12 грязеуловитель
13 позиционер
14 контакт схемы блокировки
