Система контроля технологических параметров
В соответствии с ГОСТ Р52743-2007 каждый насосный агрегат на месте эксплуатации должен быть обеспечен индивидуальной или общей системой автоматизации. В пункте 5.10.3 указана необходимость контроля параметров насосов, насосных агрегатов и узлов соответствующими приборами, которые предусмотрены изготовителем в ЭД с определением мест установки приборов или датчиков автоматического контроля.
Системы автоматизации контроля насосного агрегата должны обеспечивать его безопасную работу и осуществлять аварийный останов насоса при нарушении заданных паспортных параметров работы, влияющих на безопасность.
Торцовое уплотнение является важным узлом насосного агрегата. От его нормальной работы зависит работоспособность насоса в целом. Внутри двойных торцовых уплотнений циркулирует затворная жидкость, которая обеспечивает смазку и охлаждение уплотнения. Уровень, температура и давление затворной жидкости - основные параметры, по которым можно судить о нормальной работе уплотнения.

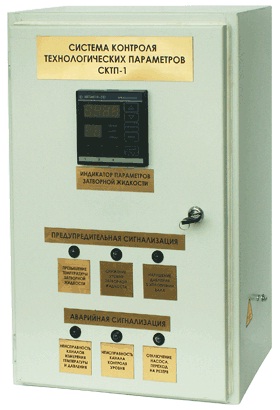

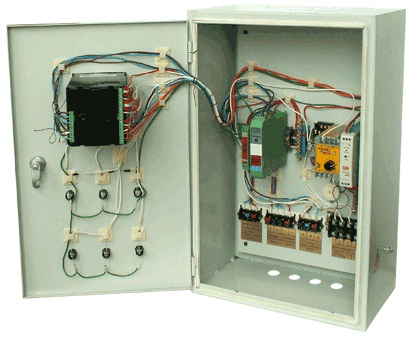

ООО НПЦ «АНОД» при содействии компании ООО «Акустические измерительные системы-НН» разработана система контроля технологических параметров «СКТП-1», отвечающая нашим требованиям блокировок и сигнализации при изменении параметров затворной жидкости. Приборы и комплектующие, которые необходимы для контроля параметров затворной жидкости и сигнализирующие об отклонении от них, собраны в едином модуле. Приборы, снимающие параметры затворной жидкости, установлены на бачке СБТУ и соединены с модулем СКТП-1 искробезопасной цепью.
Оборудование и приборы, применяемые для систем обеспечения работоспособности торцового уплотнения
| № | Наименование | Марка | Кол-во |
| 1 | Сосуд-бачок | СБТУ-2 | 1 |
| 2 | Переходник | ПО 4 | 1 |
| 3 | Манометр показывающий | диапазон измерений 0-10 кг/см2 | 1 |
| 4 | Термометр биметаллический | диапазон измерений 0-160 гр.С | 1 |
| 5 | Клапан запорный игольчатый | КЗИМ 10 (Ру 10МПа) | 1 |
| 6 | Термопреобразователь сопротивления с унифицированным сигналом | ТСПУ Метран-276-05Ехia-60-0,5-Н10-(0+200)С-4-20Ма-У1.1-Т5-ГП | 1 |
| 7 | Датчик давления | Метран 55-Ех-ДИ-516-t4-050-4МПа-42-С-М20-ГП | 1 |
| 8 | Регулятор микропроцессорный измерительный | МЕТАКОН 532-Р-0/20-1 | 1 |
| 9 | Сигнализатор уровня | СЖУ-1 (Lраб.= 60 мм) | 1 |
| 10 | Источник питания | DRA-18-24 | 1 |
| 11 | Барьер искробезопасности (цепь СЖУ-1) | БИ-006-01 | 1 |
| 12 | Барьер искробезопасности (цепь Метран 55 и ТСПУ Метран 276) | НБИ-20П | 1 |
| 13 | Промежуточное реле | Рэк 78/4 | 1 |
| 14 | Реле времени | ВЛ-60Е1 | 1 |
Назначение приборов
- Манометр показывающий, термометр биметаллический служат для визуального контроля параметров затворной жидкости торцового уплотнения.
- Датчик давления Метран 55-ДИ-ЕХ, термопреобразователь сопротивления ТСПУ Метран-276, сигнализатор уровня СЖУ-1 служат для автоматического контроля параметров затворной жидкости торцового уплотнения.
- Микропроцессорный регулятор «МЕТАКОН»-532-Р-0/20-1, блок питания DRA-18-24, барьеры искробезопасности БИ-006-01 и НБИ 20П, реле времени ВЛ-60Е1 являются вторичными приборами.
- Блок питания DRA-18-24 служит для питания СЖУ-1, датчика давления Метран 55 и термопреобразователя сопротивления ТСПУ Метран-276. Барьеры искробезопасности БИ-006-01 и НБИ 20П обеспечивают взрывобезопасность цепи питания и сигнализации СЖУ-1, Метран 55 и ТСПУ Метран-276.
- При отклонении параметров от заданных значений включаются световая и звуковая сигнализация, а реле времени обеспечивает задержку автоматического отключения агрегата на время, достаточное для перехода на резерв.
- С помощью микропроцессорного регулятора «МЕТАКОН» 532-Р-0/20-1 осуществляется контроль температуры, давления и уровня затворной жидкости на цифровом дисплее, задается верхний и нижний допустимые пределы параметров затворной жидкости, а также выходы на световые, звуковые сигналы, электрореле выкл./вкл. и выходы через интерфейс RS-485 на автоматическую систему управления.
- Манометр и датчик давления обеспечивают контроль за давлением. Выход величины давления за пределы допустимых значений, указанных в технической документации на торцовое уплотнение говорит о нарушении в работе последнего.
- Сигнализатор уровня СЖУ-1 обеспечивает контроль уровня затворной жидкости. Падение уровня может привести к перегреву колец пар трения и выходу из строя торцового уплотнения. Повышение уровня указывает на нарушение в работе контурной (внутренней) ступени уплотнения.
- Термометр биметаллический и термопреобразователь сопротивления обеспечивают контроль температуры затворной жидкости. Повышение температуры выше рекомендуемой может привести к перегреву колец пар трения и выходу из строя торцового уплотнения.
