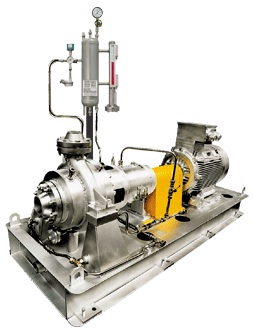

Насосные агрегаты серий 1, 2- АНГК

Насосные агрегаты серий 1, 2- АНГК

Применение

Насосные агрегаты серий 1-АНГК и 2-АНГК применяются для перекачивания горячих сред с условным давлением в корпусе насоса до 50 кгс/см2 и возможностью подогрева (охлаждения) корпуса насоса. На температуры до 200 °С используются насосы серии 1-АНГК, до 400 °С - насосы серии 2-АНГК.

Особенности

Имеют высокий КПД.
Оснащены современными пластинчатыми муфтами, позволяющими снизить вибрацию и нагрузки на подшипники насоса и электродвигатель.
Оснащены высоконадежными уплотнениями ООО НПЦ «АНОД» и подшипниками фирмы «SKF».
Проточные части импортного производства.
Насосы оборудованы датчиками для контроля состояния узлов.
Двигатели отечественных и европейских производителей.

Эксплуатация

Насосы работают на предприятиях "Лукойл-Нижегороднефтеоргсинтез", "Сибур-Нефтехим", "Салават-Нефтеоргсинтез", "Нижнекамский НПЗ", "Уфимский НПЗ", "Марийский НПЗ"

Технические параметры

Частота вращения вала, об/мин	1500, 3000
Подача, м3/ч	от 6 до 1000
Напор, м	от 5 до 140
Мощность привода, кВт	до 500
Условное давление в корпусе, PN, кг/см2	50
Рабочая температура, °С, не более	до 200, до 400
Ресурс, часов, не менее	40 000
Срок службы, лет, не менее	20

Таблица рабочих точек насосов серий 1-АНГК и 2-АНГК

Обозначение насоса	Подача, м3/ч	Напор, м	Диаметр раб.колеса, мм	Дв, мм	Дн, мм
1(2)-АНГК-2.15/30	12,5	35	160	50	40
1(2)-АНГК-3.15/50	12,5	50	200	50	40
1(2)-АНГК-4.15/80	12,5	80	250	50	40
1(2)-АНГК-6.30/30	25	32	160	80	50
1(2)-АНГК-7.30/50	25	50	200	80	40
1(2)-АНГК-8.30/80	25	80	250	80	40
1(2)-АНГК-9.30/130	25	125	315	80	40
1(2)-АНГК-11.60/30	50	32	160	100	80
1(2)-АНГК-12.60/50	50	50	200	80	50
1(2)-АНГК-13.60/80	50	80	250	80	50
1(2)-АНГК-14.60/130	50	125	315	80	50
1(2)-АНГК-16.90/30	100	32	160	100	80
1(2)-АНГК-17.90/50	100	50	200	100	80
1(2)-АНГК-18.90/80	100	80	250	100	80
1(2)-АНГК-19.90/130	100	125	315	100	80
1(2)-АНГК-20.150/30	160	32	160	150	80
1(2)-АНГК-21.150/50	160	50	200	150	80
1(2)-АНГК-22.150/80	160	80	250	150	80
1(2)-АНГК-23.150/130	160	125	315	150	80
1(2)-АНГК-26.200/50	250	50	200	150	100
1(2)-АНГК-27.200/80	250	80	250	150	100
1(2)-АНГК-28.200/130	250	125	315	150	100
1(2)-АНГК-39.450/50	500	50	400	250	200
1(2)-АНГК-40.450/80	500	80	500	250	200
1(2)-АНГК-41.800/50	800	50	400	300	250
1(2)-АНГК-42.800/80	800	80	500	300	250

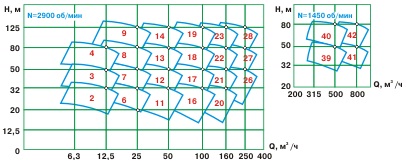

Диаграмы рабочих областей

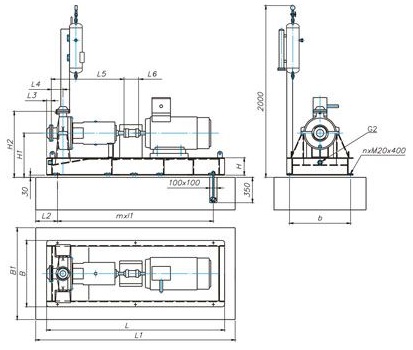

Размерный чертеж насосных агрегатов серии 1-АНГК и 2-АНГК

Таблица размеров насосных агрегатов серии 1, 2-АНГК

Типоразмер	L	L1	L2	L4	L5	L6	B	B1	H	H1	H2	H3	b	n	m	l	Масса, кг
2	1535	1780	60	120	820	140	760	1235	200	380	590	603	685	6	2	615	343
3	1535	1780	60	120	820	140	760	1235	200	455	665	700	685	6	2	615	378
4	1840	2090	60	140	887,5	140	760	1235	200	455	705	761	685	6	2	770	641
6	1840	2090	60	140	840	140	760	1235	200	455	685	700	685	6	2	770	482
7	1840	2090	60	140	840	140	760	1235	200	455	705	750	685	6	2	770	610
8	1840	2090	60	140	887,5	140	760	1235	200	455	705	761	685	6	2	770	660
9	2145	2445	65	150	897,5	140	760	1285	240	540	840	1005	685	6	3	615	1008
11	1840	2090	60	150	860	140	760	1235	200	480	730	775	685	6	2	770	566
12	1840	2090	60	150	850	140	760	1235	200	480	730	786	685	6	2	770	616
13	2145	2445	65	150	897,5	140	760	1285	240	520	795	858	685	6	3	615	774
14	2145	2445	65	160	907,5	140	760	1285	240	540	890	1005	685	6	3	615	1006
16	1840	2090	60	140	887,5	140	760	1235	200	455	705	761	685	6	2	770	639
17	2145	2445	65	150	897,5	140	760	1285	240	496	770	833	685	6	3	615	753
18	2145	2445	65	150	897,5	140	760	1285	240	540	830	915	685	6	3	615	877
19	2450	2745	65	160	1050	140	915	1440	240	610	910	1100	840	8	3	715	1362
20	1840	2090	65	150	897,5	140	760	1235	200	455	805	761	685	6	2	770	655
21	2145	2445	65	170	917,5	140	760	1285	240	520	75	895	685	6	3	615	848
22	2145	2445	65	170	917,5	140	760	1285	240	540	850	1005	685	6	3	615	1043
23	2450	2745	65	170	1050	140	915	1440	240	580	940	1070	840	8	3	715	1478
26	2145	2445	65	160	907,5	140	760	1285	240	540	890	1005	685	6	3	615	997
27	2450	2745	65	170	1060	140	915	1440	240	570	910	1060	840	8	3	715	1418
28	2750	3110	70	170	1060	140	1065	1640	280	645	1005	1200	990	10	4	615	1070
39	2750	3110	70	240	1230	180	1065	1640	280	660	1210	1215	990	10	4	615	2294
40	3165	3560	75	250	1540	180	1245	1870	300	770	1380	1325	1170	10	4	715	3198
41	3165	3560	75	290	1330	180	1245	1870	300	750	1400	1305	1170	10	4	715	2995
42	3165	3560	75	290	1330	180	1396	2020	300	780	1500	1285	1320	10	4	715	4030
