  3. Клапан обратный PN 32, ПЗ 43019, ПЗ 43019

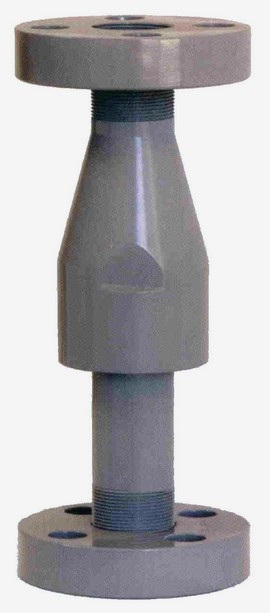

Клапан обратный PN 32, ПЗ 43019, ПЗ 43019

ПОИСК

Клапан обратный PN 32, ПЗ 43019, ПЗ 43019 Клапан обратный PN 32, ПЗ 43019, ПЗ 43019



- Устанавливается на трубопроводах, транспортирующих азотно-водородно-амиачную смесь и предназначен для предотвращения обратного потока среды.
- При подаче среды в соответствии с направлением стрелки, выбитой на одном из корпусов, уплотняющая тарелка отжимается. При прекращении подачи среды - запирается пружиной, предотвращая обратный поток среды.
- Температура рабочей среды до +200оС
- Условный проход DN 32 мм, номинальное давление PN 32 МПа.
- Материал корпуса - сталь 20Х. Допускается использование клапана в других средах неагрессивных к материалу корпуса.
- Присоединение к трубопроводу - фланцевое с линзовым уплотнением.
- Клапан может работать в районах с умеренным и тропическим климатом на открытом воздухе при прямом воздействии атмосферных осадков.


Таблица 1

Обозначение

Таблица - фигура

ПЗ 43019

16с21нж

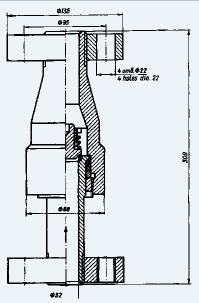

Схема клапана обратного PN 32

Основные конструктивные особенности

- Уплотнение "седло - тарелка" - конусное, притертое - "металл по металлу".
- Рабочее положение клапана - вертикальное, входным патрубком вниз, допускается и горизонтальное.
