  3. Вентиль угловой PN 40; 70, СМ 23157-003.00

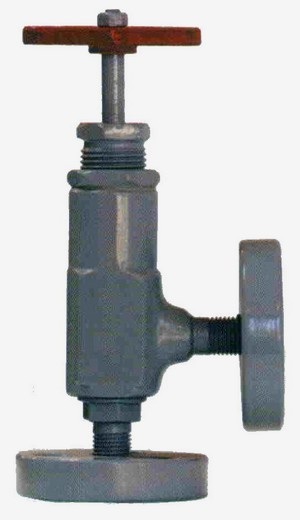

Вентиль угловой PN 40; 70, СМ 23157-003.00

ПОИСК

Вентиль угловой PN 40; 70, СМ 23157-003.00 Вентиль угловой PN 40; 70, СМ 23157-003.00



- Вентили имеют различное функциональное назначение.
- Условный проход DN 3мм.
- Рабочая среда для вентилей PN 40МПа - жидкая и газообразная, нейтральная по отношению к материалам деталей, соприкасающихся со средой, для PN 70МПа - дистиллированная вода.
- Материал корпусных деталей для вентилей PN 40МПа - сталь 10Г2, для PN 70МПа - сталь 40ХН2МА.
- Температура рабочей среды от минус 50 до +200 оС - для вентилей PN 40МПа
- Температура рабочей среды от +5 до +100оС - для вентилей РN 70МПа.
- Вентили могут работать в районах с умеренным и холодным климатом.




Таблица 1

Обозначение

Таблица - фигура

PN,
МПа

СМ 23157-003.00

15лс96нж

40

-01

15лс96нж1

-02

15лс96нж2

-03

15лс96нж3

УФ 08052

12лс30бк

70

Схема вентиля углового PN 40; 70

Основные конструктивные особенности

- Запорно-регулирующий угловой вентиль устанавливается на трубопроводах в качестве запорного и регулирующего устройства, для управления подачей и регулирования расхода рабочей среды.
- Вентиль для присоединения манометра устанавливается на трубопроводе в качестве устройства для присоединения и продувки манометра.
- Вентиль с запорным устройством для манометров устанавливается на трубопроводе перед манометром для отключения и продувки манометров и автоматического перекрытия потока в случае разрыва чувствительного элемента манометра.
