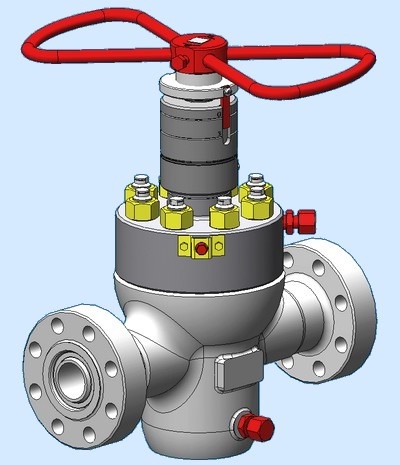

Задвижка шиберная прямоточная, ЗМ-65х21

Задвижка шиберная прямоточная, ЗМ-65х21

Предназначена для использования в качестве запорной арматуры на нефтяных и газовых скважинах на давление РN 21; 35; 70; 105 МПа (3000, 5000, 10000, 15000 psi) и условными проходами DN 50; 65; 80, 100 мм (2.1/16'', 2.9/16'', 3.1/8'', 4.1/16'').

Класс материалов корпусной группы и элементов запорных органов задвижек по спец. 6А API.

Температура рабочей среды до +121оС. Температура окружающей среды от минус 60оС до +40оС. Задвижки выпускаемые согласно спецификации 6А API на температурный класс от L (-46oC до +82оС) до V (+2оС до +121оС).

Наименование изделия	МПа, (psi)	L	H	D	Тип присоединения	Масса
Наименование изделия	МПа, (psi)	Размеры, мм			Тип присоединения	Масса
ЗМ-65х21	21 (3000)	350	610	65	63х35 РД 26-16-40-89	85
ЗМ-65х21		422	610	65	65х21-П27 ГОСТ 28919-91 (2.9/16''x3000-R27 6A API)	90
ЗМ-100х21		511	824	103	100х21-П37 ГОСТ 28919-91 (4.1/16''x3000-R37 6A API)	300
ЗМ-50х35	35 (5000)	350	565	52	50х35-П24 ГОСТ 28919-91 (2.1/16''x5000-R24 6A API)	81
ЗМ-65х35		350	610	65	63х35 РД 26-16-40-89	85
ЗМ-65х35		422	610	65	65х35-П27 ГОСТ 28919-91 (2.9/16''x5000-R27 6A API)	90
ЗМ-80х35		473	785	81	80х35-П35 ГОСТ 28919-91 (3.1/8''x5000-R35 6A API)	195
ЗМ-100х35		549	824	103	100х35-П39 ГОСТ 28919-91 (4.1/16''x5000-R39 6A API)	320
ЗМ-50х70	70 (10000)	521	640	52	50х70-БХ152 ГОСТ 28919-91 (2.1/16''x10000-BX152 6A API)	130
ЗМ-65х70		565	655	65	65х70-БХ153 ГОСТ 28919-91 (2.9/16''x10000-BX153 6A API)	165
ЗМ-80х70		619	800	78	80х70-БХ154 ГОСТ 28919-91 (3.1/16''x10000-BX154 6A API)	240
ЗМ-50х105	105 (15000)	485	714	52	50х105-БХ152 ГОСТ 28919-91 (2.1/16''x15000-BX152 6A API)	225
ЗМ-80х105	105 (15000)	590	923	78	80х105-БХ154 ГОСТ 28919-91 (3.1/16''x15000-BX154 6A API)	349

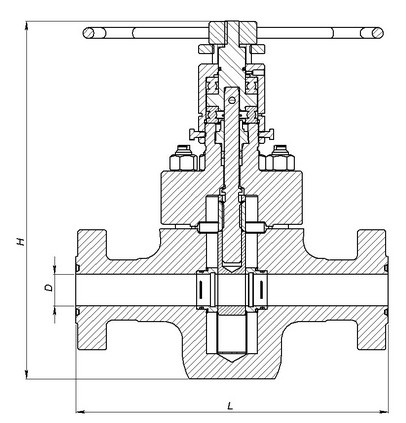

Схема задвижки шиберной прямоточной

Основные конструктивные особенности и преимущества

- Корпусные детали задвижки изготавливаются методом штамповки, что обеспечивает их высокую прочность.
- Уплотнение шпинделя выполняется из набора колец шевронного или одного кольца типа RVF фирмы Busak+Shamban, что наряду с двумя опорными подшипниками значительно снижает крутящий момент на маховике.
- Соединение адаптера со шпинделем выполнено через срезной штифт, что исключает поломку деталей задвижки.
- Имеется задняя опора шпинделя, что позволяет заменить основное уплотнение при наличии давления в задвижке.
- Задвижка снабжена указателем положения запорного органа.
