ГОСТ 22802-83 Тройники проходные с ответвлениями и фланцами на Ру от 10,0 до 100,0 МПа. Конструкция и размеры

ГОСТ 22802-83 Тройники проходные с ответвлениями и фланцами на Ру от 10,0 до 100,0 МПа. Конструкция и размеры

1. Настоящий стандарт распространяется на проходные тройники с ответвлениями и резьбовыми фланцами для трубопроводов с линзовым уплотнением, применяемых на предприятиях отраслей нефтехимической промышленности и для производства минеральных удобрений, па Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см2)
и D у Х^у от 40X6 до 200X32 мм при температуре среды от минус 50 до плюс 510 °С.

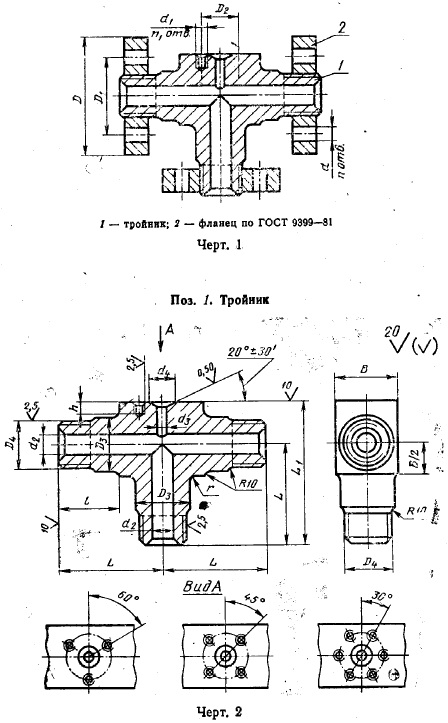

2. Конструкция и размеры тройников должны соответствовать указанным на черт. 1, 2 и в таблице.
(Измененная редакция, Изм. № 1).
3. Присоединительные резьбовые концы — по ГОСТ 9400—81.
4. Технические требования — по ГОСТ 22790—89.

Таблица 1

Q	Исполнение детали	D	D.	D,	d	л	di		D,	о.
125ХЮ	1	300	235		39				160	Ml 55X4
	2	330	255	60	42				180	М176Х6
	3	400	305		48		М16		195	М190Х6
	4	400	315		48		М16		220	M2I15X6
125X15	1	300	235	68	39				160	Ml 55X4
	2	330	255		42				180	М176Х6
	3	400	305		48				195	М190Х6
	4		315						220	М215Х6
	1		305	42			М1.4		195	МШХ6
150X6	2		315						220	М215Х6
	3	460	360		55	з			245	М24ОХ6
	4	480	380		59			о	275	М266Х6
	1	400	305	60	48				195	Ml,9iOX6
150X10	2	400	315		48				' "^! -''Ни' •220	М215Х6
	3	460.	360		55				245	M24QX6
	4	430	380		59	-	М16		275	М265Х6
	1	400	305	68	48				195	Ml 90X6
150X15	2	400	315		48				220	M216X6
	3	460	360		55				245	M24I0X6
	. 4	480	38о		59				275	M26.5X6
	1	460	360	42	55		М14		245	M24OX6"
200X6	2	480	380		59				275	M265X6
	3	570	460			10			300	M295X6
