ГОСТ 17378-2001 Переходы. Конструкция

ГОСТ 17378-2001 Переходы. Конструкция

1 Область применения
Настоящий стандарт распространяется на бесшовные приварные концентрические и эксцентрические переходы из углеродистой и низколегированной стали.
Область применения переходов — в соответствии с разделом 1 ГОСТ 17380.
Требования пунктов 4.1 — 4.3 и раздела 5 являются обязательными, остальные требования — рекомендуемыми.
2 Нормативные ссылки
В настоящем стандарте использована ссылка на ГОСТ 17380—2001. Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Общие технические условия
3 Определения, обозначения и сокращения
Термины, их определения, обозначения и сокращения — по ГОСТ 17380.
4 Конструкция и размеры

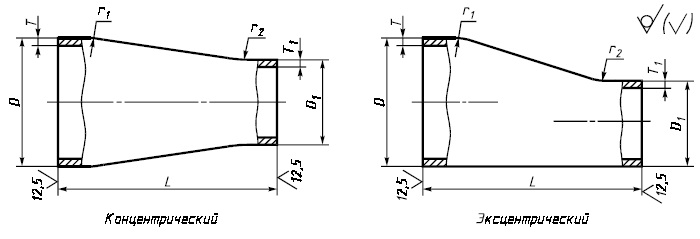

4.1 Конструкция и размеры переходов должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.

Таблица 1

DN	D	Т	А		L	Масса, кг
		2,0		2,0		0,05
20	26,9	3,2		3,2	38	0,07
		4,0		4,0		0,09
			21,3
			21,3
		2,3		2,0		0,09
		3,2		3,2		0,12
		4,5		4,0		0,16
25	33,7
25	33,7
		2,3		2,0		0,09
		3,2	26,9	3,2		0,12
		4,5		4,0		0,16
					51
					51
		2,6		2,0		0,13
		3,6	21,3	3,2		0,17
		5,0		4,0		0,23
		2,6		2,0		0,13
		3,6	26,9	3,2		0,17
32	42,4	5,0		4,0		0,23
		2,6		2,3		0,13
		3,6	33,7	3,2		0,17
		5,0		4,5		0,23
		2,6		2,0		0,19
		3,6	26,9	3,2		0,25
		5,0		4,0		0,34
		2,6		2,3		0,19
40	48,3	3,6	33,7	3,2	64	0,25
		5,0		4,5		0,34
		2,6		2,6		0,19
		3,6	42,4	3,6		0,25
		5,0		5,0		0,34
		2,9		2,3		0,31
		4,0	33,7	3,2		0,42
		5,6		4,5		0,58
		2,9		2,6		0,31
50	60,3	4,0	42,4	3,6	76	0,42
		5,6		5,0		0,58
		2,9		2,6		0,31
		4,0	48,3	3,6		0,42
		5,6		5,0		0,58
		2,9		2,6		0,47
		5,0	42,4	3,6		0,78
		7,1		5,0		1,10
65	76,1				89
		2,9		2,6		0,47
		5,0	48,3	3,6		0,78
		7,1		5,0		1,10

Таблица 2

DN	D	T	A		L	Масса, кг
		4,0		3,5		0,9
	108	6,0	QQ	6,0		1,2
		8,0		8,0		1,6
		9,0		8,0		1,8
		4,0		3,0		1,0
		6,0	57	4,0		1,3
		8,0	57	5,0		1,7
		9,0		6,0		1,9
					80
100	114	4,0		3,5		1,0
		6,0	76	5,0		1,3
		8,0	76	6,0		1,7
		9,0		7,0		1,9
		4,0		3,5		1,0
		6,0	89	6,0		1,3
		8,0	89	8,0		1,7
		9,0		8,0		1,9
		4,0		3,0		1,3
		8,0	57	4,0		2,5
		10,0		5,0		ЗД
		5,0		3,5		1,6
		8,0	76	5,0		2,5
		10,0		6,0		ЗД
		4,0		3,5		1,3
		6,0	89	5,0		1,9
125	133	8,0		6,0	100	2,5
		5,0		4,0		1,6
		8,0 8,0	108	6,0 8,0		2,5 2,5
		10,0		9,0		ЗД
		5,0		4,0		1,6
		8,0	114	6,0		2,5
		8,0		8,0		2,5
		10,0		9,0		ЗД
		4,5		3,0		1,5
		8,0		4,0		2,6
		10,0	57	5,0		3,2
		12,0		6,0		3,9
					75
					75
		4,5		3,5		1,5
150	159	8,0	76	5,0		2,6
		10,0	76	6,0		3,2
		12,0		7,0		3,9
		4,5		3,5		2,3
		8,0	89	6,0	130	3,9
		10,0		8,0		4,8
		12,0		8,0		5,9
