  3. ГОСТ 12818-80 Фланцы литые из ковкого чугуна на Ру от 1,6 до 4,0 МПа. Конструкция и размеры

ГОСТ 12818-80 Фланцы литые из ковкого чугуна на Ру от 1,6 до 4,0 МПа. Конструкция и размеры

ПОИСК

ГОСТ 12818-80 Фланцы литые из ковкого чугуна на Ру от 1,6 до 4,0 МПа. Конструкция и размеры ГОСТ 12818-80 Фланцы литые из ковкого чугуна на Ру от 1,6 до 4,0 МПа. Конструкция и размеры


1.  Настоящий стандарт распространяется на фланцы литой арматуры, соединительных частей, машин, приборов, патрубков аппаратов и резервуаров из ковкого чугуна на условное давление Р   от 1,6 до 4,0 МПа (от 16 до 40 кгс/см2) и температуру среды от 243 до 673 К (от минус 30 до плюс 400 °С).
Требования пп. 1—3; 5; 7 настоящего стандарта являются обязательными, остальные требования — рекомендуемыми. (Измененная редакция, Изм. № 2).

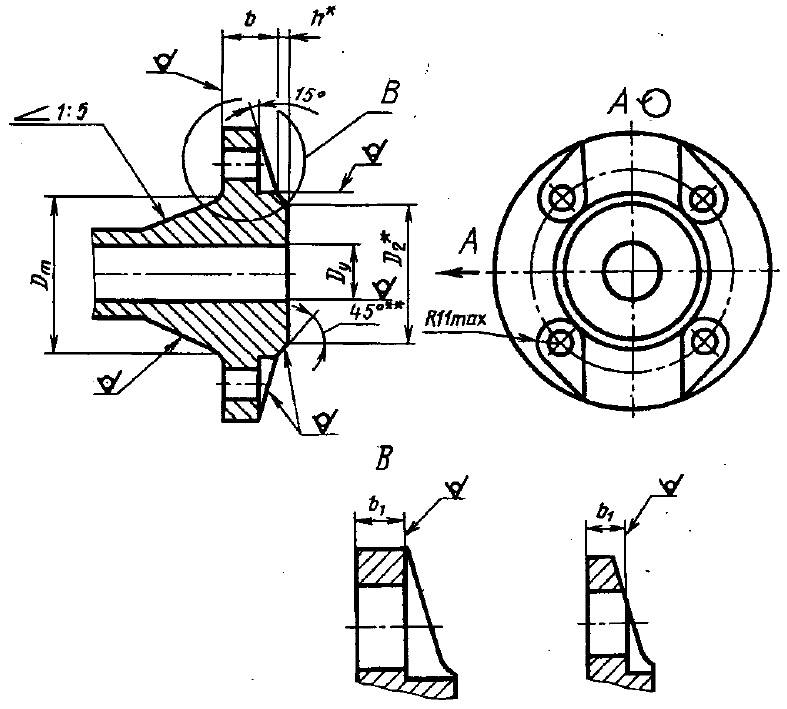

2.  Конструкция и размеры фланцев должны соответствовать указанным на чертеже и в таблице.
3.  Фланцы должны изготовляться с уплотнительными поверхностями исполнений 1, 2, 3 и присоединительными размерами по ГОСТ 12815-80.
4.  Предельные отклонения размеров отливок — по 9-му классу точности ГОСТ 26645—85.
(Измененная редакция, Изм. № 2).
5.  Неуказанные размеры и предельные отклонения — по рабочим чертежам, утвержденным в установленном порядке.
6.  Допускается изготовление фланцев D    15 мм без скоса под углом 15 C и выемки по радиусу R 11 max, а также квадратных фланцев со скосом от 8 до 15°.
7. Технические требования, материал фланцев, крепежных деталей и прокладок — по ГОСТ 12816—80.


Таблица 1

Проход







МПа

(кгс/см2)



условный



1,6 (16)







2,5 и 4,0 (25 и

40)





I

А.



Ь



*■



А.

15

12

8

38







8



38

20

44



14





44

25

49









49

32

13

10

62



15



10



62

40

70





70

50

15

80



17





80

65

17

106



19





106

80

19

116



21





116
