Задвижка под электропривод 30ч906бр

Задвижка под электропривод 30ч906бр

DN 80, 100, 125, 150, 200.
PN=1,6 МПа
Pр=1,0 — 1,6МПа

Тип задвижки - параллельные с выдвижным шпинделем.
Задвижки предназначены для установки в качестве запорного устройства на трубопроводах.

Присоединение к трубопроводу – фланцевое. Присоединительные фланцы по ГОСТ 12817-80 с уплотнительными поверхностями исполнения I, ряд 2 по ГОСТ 12815-80.

Вид управления – электрический привод.
Присоединение муфта кулачковая.

Задвижки устанавливаются в положении приводом вверх.
Рабочая среда – вода, пар.
Температура рабочей среды не более +2250С.
Рабочая среда подается с любой стороны задвижки.
Герметичность затвора соответствует классу «D» по ГОСТ 9544-2005.

Материал:
— корпусных деталей – серый чугун СЧ 20 ГОСТ 1412;
— уплотнительных поверхностей – латунь ЛС-59 ГОСТ 15527.

Уплотнение по шпинделю – сальниковое (кольца ТРГ).
Уплотнение между корпусом и крышкой – паронит.
Климатическое исполнение – У2, УХЛ4 по ГОСТ 15150-69.
Задвижки соответствуют требованиям ГОСТ 5762-2002 и ТУ 3721-001-00324292-95.
Полный средний срок службы не менее 10 лет.

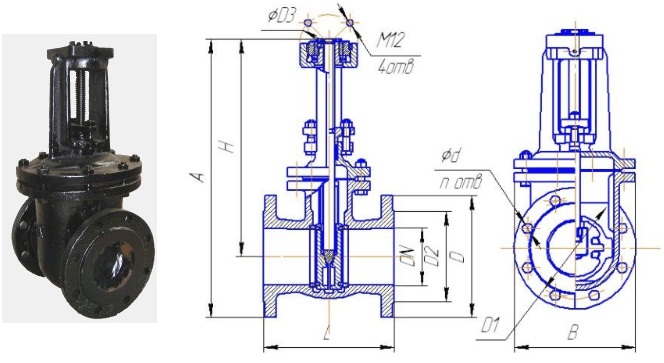

DN	Размеры, мм										Масса, кг не более
DN	D	D1	D2	D3	L	H	d	n	A	B	Масса, кг не более
80	150х150	160	133	104	210	315	18	4	385	172	26
100	215	180	158	104	230	385	18	8	485	214	37
125	245	210	184	104	255	430	18	8	550	248	49
150	280	240	212	104	280	505	22	8	640	284	65
200	335	295	268	135	330	650	22	8/12*	820	360	110
