  3. Коробка клеммная ККВ 100

Коробка клеммная ККВ 100

ПОИСК

Коробка клеммная ККВ 100 Коробка клеммная ККВ 100

Коробка клеммная взрывозащищенная ККВ 100 предназначена для соединения электрических цепей агрегатов управления и контроля, работающих во взрывоопасных зонах.

ККВ 100 имеет уровень защиты «взрывобезопасный», вид защиты «взрывонепроницаемая оболочка» и маркировку 1ExdIICT5/T6 и может устанавливаться во взрывоопасных зонах В-1 класса






Устройство:

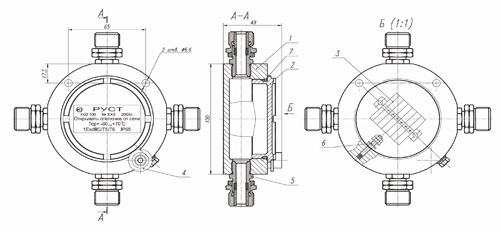

ККВ 100 состоит из корпуса (1) с крышкой (2), выполненных как «взрывонепроницаемая» оболочка», внутри которой расположена клеммная колодка (3) на базе блоков фирмы PHOENIX MZB 1.5 «под винт». Крышка от самопроизвольного отворачивания фиксируется стопором (4). В корпусе выполнены четыре резьбовых отверстия, в которые ввернуты токовводы (5). В зависимости от функционального назначения токоввод может быть заменен заглушкой, количество и позиция которых определяются при заказе. Внутреннее заземление осуществляется с помощью шпильки (6).

Технические параметры:

Класс взрывоопасной зоны

B-I

Маркировка взрывобезопасности

1ExdIICT5/T6

Уровень пылевлагозащиты

IP65

Температура окружающей среды, °С

-60…+70

Относительная влажность воздуха при t=35°С, %

95

Атмосферное давление, кПа

84…107

Количество вводов электрических, не более

4

Количество пар соединений, не более

6, 9

Сечение коммутируемых проводов, не более мм2

2,5

Коммутируемый ток, не более А

15

Коммутируемое напряжение, не более В

600

Полный срок службы, не менее лет

10

Габаритные размеры корпуса, мм

100x100x49

Масса, кг

0,8
