Регулирующие, запорные и запорно-регулирующие клапаны РУСТ® серии 900 построены по принципу осевого потока и предназначены для точного регулирования и/или высококлассной отсечки потоков жидких и газообразных сред.| Наименование параметра | Значение |
| Диаметр условного прохода (Ду), мм | 80; 100; 150; 200; 250; 300; 400 |
| Номинальное давление, PN, МПа (кгс/см2) | 6,3 (63); 10 (100); 16 (160); 25 (250); 40 (400) |
| Рабочая среда | Газообразные и жидкие продукты, в том числе агрессивные и содержащие твердые включения. За исключением особо вязких и кристаллизующихся сред. |
| Температура рабочей среды, °С | -60…+225 |
| Климатическое исполнение | У (-40…+70); |
| Присоединение к трубопроводу | Фланцевое по ГОСТ 12815, ANSI B16.5 |
| Тип устанавливаемых приводов | Пневматический, Электрический (AUMA, Schibel,…), Ручной |
| Материал корпуса | 12Х18Н9ТЛ, 12Х18Н12М3ТЛ, |
| Тип клапанов | Регулирующие, Запорно-регулирующие, Запорные (полнопроходные) |
| Специальные исполнения | Кавитационностойкое, антишумовое, абразивостойкое, эрозионностойкое, сероводородостойкое. |
| Тип уплотнения | «Металл-металл»; «мягкое уплотнение» |
| Классы герметичности | III, IV по ГОСТ, А, В по ГОСТ |
| Характеристика регулирования | Линейная; равнопроцентная |
| Тип отсечки потока | Двухсторонняя |
| Минимальное время срабатывания (с | 1-2 |
| Dу, мм | Условная пропускная способность Кvy, м3/час* | |||||||||
| 0,1 | 0,16 | 0,25 | 0,4 | 0,6 | 1,0 | 1,6 | 2,5 | 4,0 | 6,3 | |
| 15 | * | * | * | * | * | * | * | * | * |
|
| 20 | * | * | * | * | * | * | * | * | * | * |
| 25 |
|
|
|
|
|
|
| * | * | * |
| 32 |
|
|
|
|
|
|
|
| * | * |
| 40 |
|
|
|
|
|
|
|
|
| * |
| 50 |
|
|
|
|
|
|
|
|
|
|
| 65 |
|
|
|
|
|
|
|
|
|
|
| Dу, мм | Условная пропускная способность Кvy, м3/час* | ||||||||||
| 8 | 10 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | |
| 15 |
|
|
|
|
|
|
|
|
|
|
|
| 20 | * |
|
|
|
|
|
|
|
|
|
|
| 25 | * | * | * |
|
|
|
|
|
|
|
|
| 32 | * | * | * | * | * |
|
|
|
|
|
|
| 40 | * | * | * | * | * | * | * |
|
|
|
|
| 50 |
| * | * | * | * | * | * | * | * |
|
|
| 65 |
| * | * | * | * | * | * | * | * | * | * |
| Dу, | Условная пропускная способность Кvy, м3/час* | ||||||||||
| 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | |
| 80 | * | * | * | * | * | * | * | * |
|
|
|
| 100 |
|
| * | * | * | * | * | * | * | * |
|
| 150 |
|
|
|
|
|
| * | * | * | * | * |
| 200 |
|
|
|
|
|
|
|
|
| * | * |
| 250 |
|
|
|
|
|
|
|
|
|
|
|
| 300 |
|
|
|
|
|
|
|
|
|
|
|
| 400 |
|
|
|
|
|
|
|
|
|
|
|
| Dу, | Условная пропускная способность Кvy, м3/час* | |||||||||
| 320 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | |
| 80 |
|
|
|
|
|
|
|
|
|
|
| 100 |
|
|
|
|
|
|
|
|
|
|
| 150 | * | * |
|
|
|
|
|
|
|
|
| 200 | * | * | * | * |
|
|
|
|
|
|
| 250 |
| * | * | * | * | * | * |
|
|
|
| 300 |
|
|
|
|
| * | * | * |
|
|
| 400 |
|
|
|
|
|
| * | * | * | * |
Принцип действия:

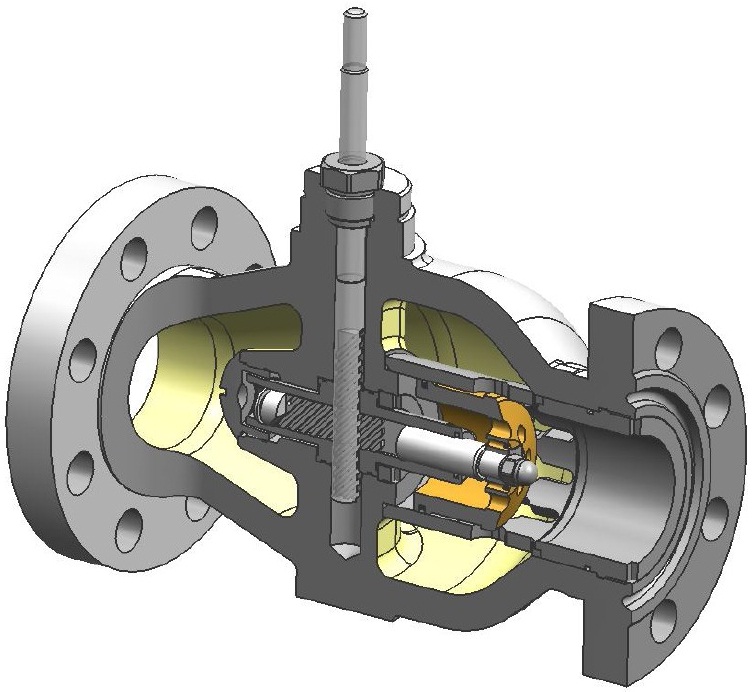

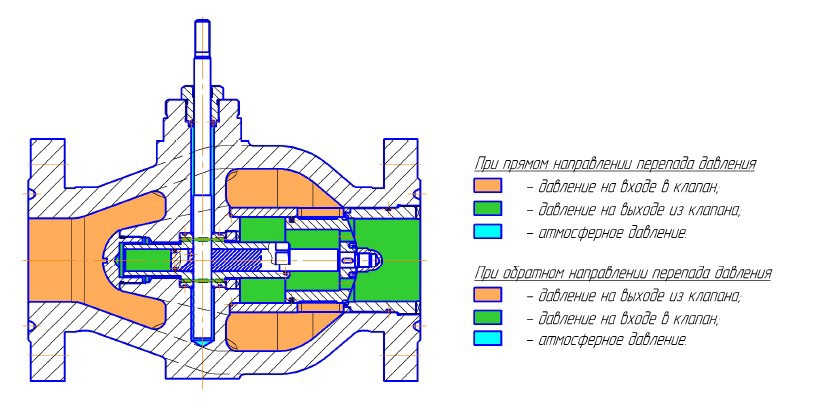

В основе конструкции клапанов 900-й серии лежит принцип осевого потока. В соответствии с этим принципом поток рабочей среды двигается вдоль оси клапана, обтекая срединное тело, в котором установлен регулирующий проходное сечение узел. Плунжер также двигается вдоль оси клапана, осуществляя перекрытие проходного сечения во втулке, перфорированной отверстиями определенной формы. Форма и размер отверстий определяют величину пропускной способности и пропускную характеристику клапана.

| 1 | Тип клапана | 3 – запорный |
| 2 | Номер серии | 1 – с сальниковым уплотнением штока; |
| 3 | Тип корпуса | 0 – прямой проходной |
| 4 | Тип привода | 1 – пневматический |
| 5 | Климатическое исполнение | У – минус 40 плюс 70°С |
