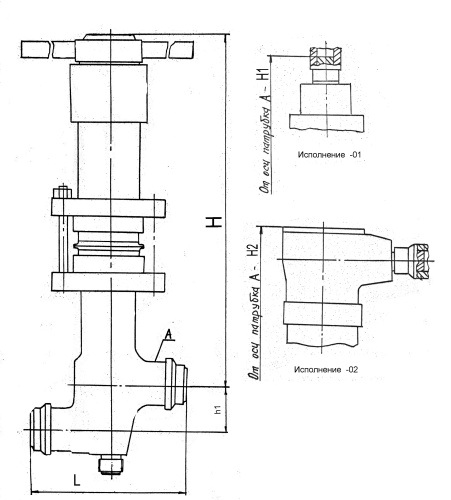

| Исп-ние | Таблица фигур | DN, мм | PN, МПа | Тр. мин. | Тр макс. | Присоединение | L, мм | H, мм | Масса, кг | Привод |
| 150-02 | нет | 150 | 20.00 | -40 | 325 | Патрубки под приварку | 550.00 | 840.00 | 99.99 | С конической передачей |
| 150-01 | нет | 150 | 20.00 | -40 | 325 | Патрубки под приварку | 550.00 | 840.00 | 99.99 | С шарнирной муфтой |
| 150 | нет | 150 | 20.00 | -40 | 325 | Патрубки под приварку | 550.00 | 605.00 | 99.99 | Рукоятка |
| 100-02 | нет | 100 | 20.00 | -40 | 325 | Патрубки под приварку | 430.00 | 840.00 | 93.00 | С конической передачей |
| 100-01 | нет | 100 | 20.00 | -40 | 325 | Патрубки под приварку | 430.00 | 840.00 | 88.00 | С шарнирной муфтой |
| 65-02 | нет | 65 | 20.00 | -40 | 325 | Патрубки под приварку | 340.00 | 605.00 | 55.00 | С конической передачей |
| 65-01 | нет | 65 | 20.00 | -40 | 325 | Патрубки под приварку | 340.00 | 575.00 | 50.00 | С шарнирной муфтой |
| 50-02 | нет | 50 | 20.00 | -40 | 325 | На сварке. Тип раздела кромок по ПНАЭ Г-7-009-89. Тип С1-23. (Дн х S) 57х5,5мм. Диаметр расточки 47мм. | 230.00 | 605.00 | 36.50 | С конической передачей |
| 50-01 | нет | 50 | 20.00 | -40 | 325 | На сварке. Тип раздела кромок по ПНАЭ Г-7-009-89. Тип С1-23. (Дн х S) 57х5,5мм. Диаметр расточки 47мм. | 230.00 | 575.00 | 32.50 | С шарнирной муфтой |
| 32-02 | нет | 32 | 20.00 | -40 | 325 | На сварке. Тип раздела кромок по ПНАЭ Г-7-009-89. Тип С1-23. (Дн х S) 38х3,5мм. Диаметр расточки 32мм. | 180.00 | 435.00 | 12.50 | С конической передачей |
| 100 | нет | 100 | 20.00 | -40 | 325 | Патрубки под приварку | 430.00 | 750.00 | 86.00 | Рукоятка |
| 65 | нет | 65 | 20.00 | -40 | 325 | Патрубки под приварку | 340.00 | 520.00 | 52.00 | Рукоятка |
| 50 | нет | 50 | 20.00 | -40 | 325 | На сварке. Тип раздела кромок по ПНАЭ Г-7-009-89. Тип С1-23. (Дн х S) 57х5,5мм. Диаметр расточки 47мм. | 230.00 | 520.00 | 35.00 | Рукоятка |
| 32-01 | нет | 32 | 20.00 | -40 | 325 | На сварке. Тип раздела кромок по ПНАЭ Г-7-009-89. Тип С1-23. (Дн х S) 38х3,5мм. Диаметр расточки 32мм. | 180.00 | 360.00 | 10.10 | Шарнирная муфта |
| 32 | нет | 32 | 20.00 | -40 | 325 | На сварке. Тип раздела кромок по ПНАЭ Г-7-009-89. Тип С1-23. (Дн х S) 38х3,5мм. Диаметр расточки 32мм. | 180.00 | 345.00 | 11.20 | Рукоятка |
| 25М1 | нет | 25 | 20.00 | -40 | 325 | На сварке. Тип раздела кромок по ПНАЭ Г-7-009-89. Тип С1-23. (Дн х S) 32х3,5мм. Диаметр расточки 25мм. | 160.00 | 322.00 | 15.00 | Шарнирная муфта |
| 15М1 | нет | 15 | 20.00 | -40 | 325 | На сварке. Тип раздела кромок по ПНАЭ Г-7-009-89. Тип С1-23. (Дн х S) 14х2мм и 18 х 2,5мм; Диаметр расточки 10 и 13 мм. | 130.00 | 294.00 | 14.30 | Рукоятка |
| 10М1 | нет | 10 | 20.00 | -40 | 325 | На сварке. Тип раздела кромок по ПНАЭ Г-7-009-89. Тип С1-23. (Дн x S) 14мм х 2мм; Диаметр расточки 10мм. | 130.00 | 262.00 | 14.30 | Под муфту шарнирную |
