| Рабочая среда | Вода, пар, нефть, жидкие и газообразные нефтепродукты.. | |
| Температура рабочей среды ºС | До 425 ºС (в зависимости от материала основных деталей) | |
| Климатическое исполнение | У ; ХЛ по ГОСТ 15150-69 (в зависимости от материала корпусных деталей) | |
| Температура окружающей среды ºС | У | ХЛ |
| от минус 40ºС до плюс 60ºС | от минус 60ºС до плюс 60ºС | |
| Направление подачи рабочей среды | Под золотник (по стрелке на корпусе) | |
| Установочное положение | Любое | |
| Присоединение к трубопроводу | Фланцевое, муфтовое резьбовое. | |
| АТС-ОК исп. У | АТС-ОК исп. ХЛ | АТС-ОК исп. ХЛ | |
| Материал корпуса | Сталь 20 | Сталь 09Г2С | Сталь 08Х18Н10Т |
| Материал золотника | Сталь 20Х13 | Сталь 20Х13 | Сталь 12Х18Н10Т + наплавка |
| Материал уплотнительного кольца | Сталь 20Х13 | Сталь 09Г2С + наплавка | Сталь 12Х18Н10Т + наплавка |
| Температура рабочей среды, ºС | 425 | 350 | 425 |
| Давление номинальное PN МПа | 6,3; 16,0; 40,0. |
| Герметичность затвора | По классу «А» ГОСТ 9544 |
| Нормальное положение затвора | Полностью «закрыто» |
| Средний срок службы, лет, не менее | 10 |
| Полный средний ресурс, циклов | 6000 |
| Наработка на отказ, циклов, не менее | 3000 |

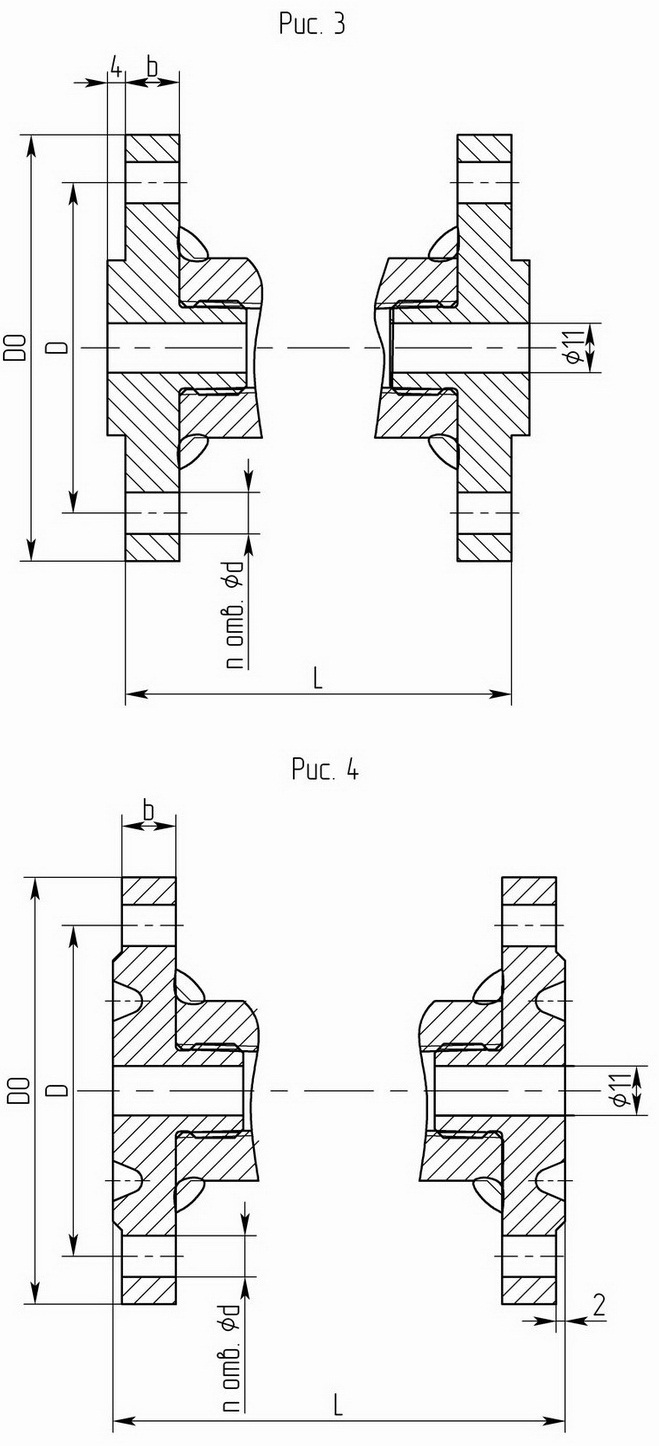

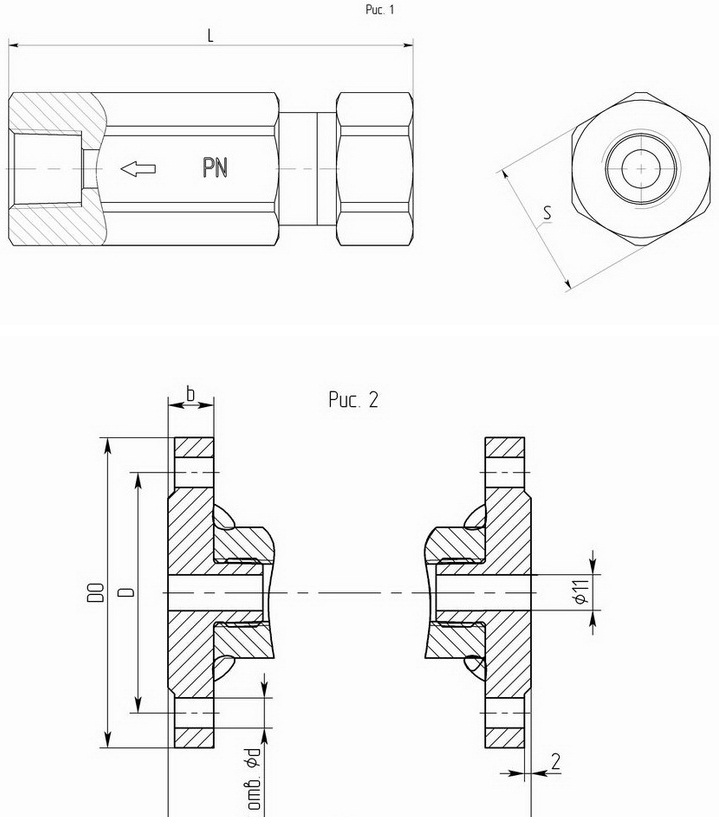

| DN | Присоединение к трубопроводу | PN, МПа | Размеры, мм | Масса, кг | Рис. | ||||||
| L | S | D | D0 | n | d | b | |||||
| 10 | Фланцевое исп. 1 | ||||||||||
| Фланцевое исп. 2 | |||||||||||
| Фланцевое исп. 7 | |||||||||||
| Муфтовое М20х1,5 | |||||||||||
| Муфтовое G1/2 | |||||||||||
| Муфтовое K1/2 | |||||||||||
| Муфтовое R1/2 | |||||||||||
| DN | Присоединение к трубопроводу | PN, МПа | Размеры, мм | Масса, кг | Рис. | ||||||
| L | S | D | D0 | n | d | b | |||||
| 15 | Фланцевое исп. 1 | 63 | 141 | 32 | 75 | 105 | 4 | 14 | 18 | 2 | 2 |
| Фланцевое исп. 2 | 160 | 141 | 3 | ||||||||
| Фланцевое исп. 7 | 146 | 4 | |||||||||
| Муфтовое М20х1,5 | 400 | 105,5 | - | - | - | - | - | 0,72 | 1 | ||
| Муфтовое G1/2 | |||||||||||
| Муфтовое K1/2 | |||||||||||
| Муфтовое R1/2 | |||||||||||
| DN | Присоединение к трубопроводу | PN, МПа | Размеры, мм | Масса, кг | Рис. | ||||||
| L | S | D | D0 | n | d | b | |||||
| 20 | Фланцевое исп. 1 | 63 | 150 | 36 | 90 | 125 | 4 | 18 | 20 | 2 | |
| Фланцевое исп. 2 | 160 | 150 | 3 | ||||||||
| Фланцевое исп. 7 | 155 | 4 | |||||||||
| Муфтовое М20х1,5 | 400 | 110 | - | - | - | - | - | - | 1 | ||
| Муфтовое G1/2 | |||||||||||
| Муфтовое K1/2 | |||||||||||
| Муфтовое R1/2 | |||||||||||
| DN | Присоединение к трубопроводу | PN, МПа | Размеры, мм | Масса, кг | Рис. | ||||||
| L | S | D | D0 | n | d | b | |||||
| 25 | Фланцевое исп. 1 | 63 | 175 | 41 | 100 | 135 | 4 | 18 | 22 | 2 | |
| Фланцевое исп. 2 | 160 | 175 | 3 | ||||||||
| Фланцевое исп. 7 | 180 | 4 | |||||||||
| Муфтовое М20х1,5 | 400 | 130 | - | - | - | - | - | 1 | |||
| Муфтовое G1/2 | |||||||||||
| Муфтовое K1/2 | |||||||||||
| Муфтовое R1/2 | |||||||||||
| DN | Присоединение к трубопроводу | PN, МПа | Размеры, мм | Масса, кг | Рис. | ||||||
| L | S | D | D0 | n | d | b | |||||
| 32 | Фланцевое исп. 1 | ||||||||||
| Фланцевое исп. 2 | |||||||||||
| Фланцевое исп. 7 | |||||||||||
| Муфтовое М20х1,5 | |||||||||||
| Муфтовое G1/2 | |||||||||||
| Муфтовое K1/2 | |||||||||||
| Муфтовое R1/2 | |||||||||||
