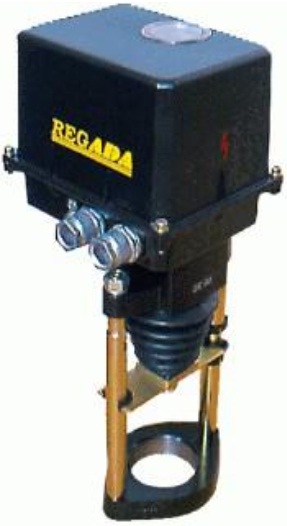

Технические характеристики| Рабочий ход, мм | 20 | 32 | 40 |
| Скорость управления, мм/мин | 32 | ||
| Время закрытия, с | 38 | 60 | 75 |
| Усилие на штоке, кН | 5,8 | 7,2 | |
| Режим работы | повторно-кратковременный | ||
| Напряжение питания (управляющее) | 230В, 50Гц | ||
| Мощность потребляемая, Вт | 15 | ||
| Масса, кг | 7,8 | ||
Условия эксплуатации
| Окружающая температура, oС | -25 . . . +55 |
| Относительная влажность, % | 5 . . . 100 |
| Степень защиты | IP65 |

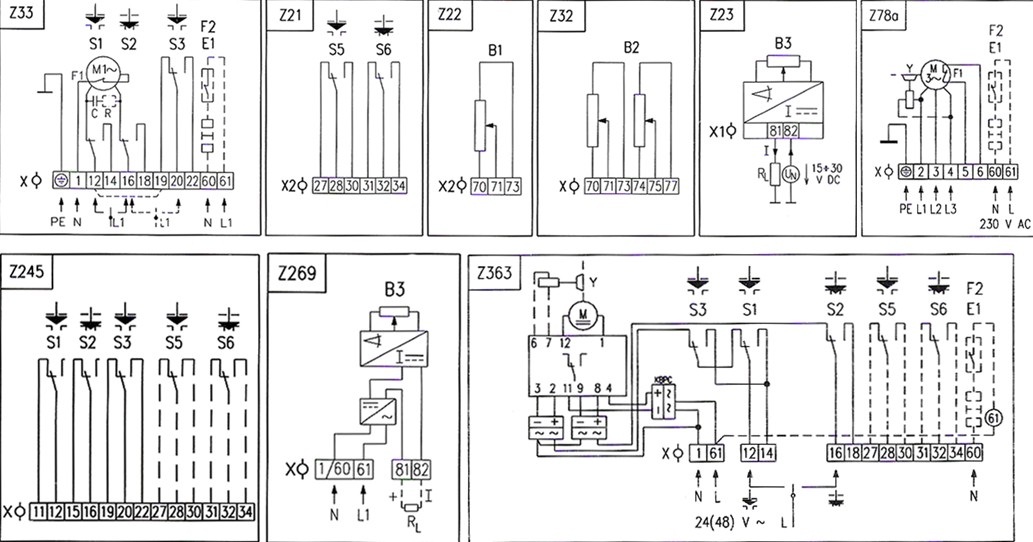

Z22 схема включения датчика сопротивления простого
Z23 схема включения электронного датчика положения – 2-проводникового без источника
Z32 схема включения датчика сопротивления двойного
Z33 схема включения электропривода с силовым и позиционным выключателем
Z78а схема включения 3-фазного электродвигателя
Z245 схема включения силовых и позиционных выключателей с 3-фазным электродвигателем
Z269 схема включения электронного датчика положения – 2-проводникового с источником
Z363 схема включения электродвигателя 24В АС
Z414 схема включения электродвигателя 24В DС
S1 силовой выключатель «открыто»
R сопротивление
S2 силовой выключатель «закрыто»
RL нагрузочное сопротивление
S3 выключатель положения «открыто»
С конденсатор
S5 дополнит. выключатель положения «открыто»
S6 дополнит. выключатель положения «закрыто»
В1 датчик положения сопротивления простой
В2 датчик положения сопротивления двойной
В3 электронный датчик положения
Схема:
