  3. Электропривод прямоходный ST 0

Электропривод прямоходный ST 0

ПОИСК

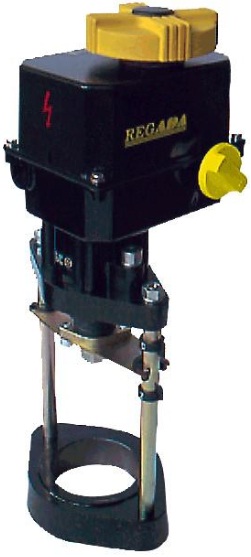

Электропривод прямоходный ST 0 Электропривод прямоходный ST 0

Электропривод прямоходный ST 0Технические характеристики

Рабочий ход, мм

10

20

10

16

20

25

Скорость управления, мм/мин

16

10

Время закрытия, с

38

75

60

96

120

150

Усилие на штоке, кН

2,9

4,5

Режим работы

повторно-кратковременный

Напряжение питания (управляющее)

230В, 50Гц

Мощность потребляемая, Вт

2,75

Масса, кг

2,9

3,8

Условия эксплуатации

Окружающая температура, oС

-25 . . . +55

Относительная влажность, %

5 . . . 100

Степень защиты

IP54

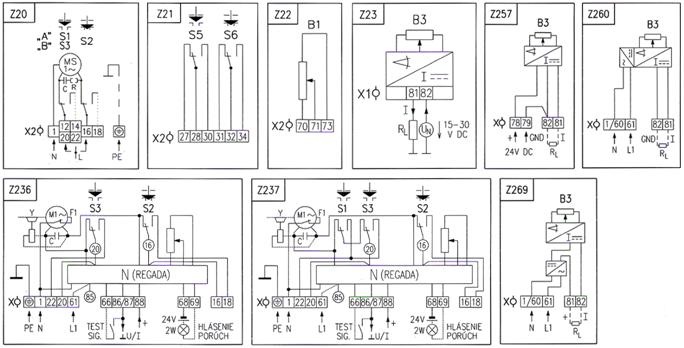

Z20 схема включения электродвигателя:
«А» - 2-силовое включение (S1, S2)
«B» - 1-силовое включение (S2, S3)

Z21 схема включения дополнительных выключателей положения
Z22 схема включения датчика положения сопротивления простого
Z23 схема включения электронного датчика положения - 2-проводникового без источника
Z236 схема включения электропривода с регулятором – 1-силовое включение
Z237 схема включения электропривода с регулятором – 2-силовое включение
Z257 схема включения электронного датчика положения - 3-проводникового без источника
Z260 схема включения электронного датчика положения - 3-проводникового с источником
Z261 схема включения электронного датчика положения - 2-проводникового с источником

S1 силовой выключатель «открыто»
I/U входные/выходные токовые сигналы/сигналы напряжения
S2 силовой выключатель «закрыто»
S3 выключатель положения «открыто»
Х, Х2 клеммная колодка
S5 дополнит. выключатель положения «открыто»
S6 дополнит. выключатель положения «закрыто»
В1 датчик положения сопротивления простой
В3 электронный датчик положения
С конденсатор
М1, МS электродвигатель
N регулятор
R сопротивление
RL нагрузочное сопротивление

Схема:

Электропривод прямоходный ST 0
