Задвижки черт. 31с45нж, стальные литые клиновые PN 16 МПа

Задвижки стальные литые клиновые PN 16 МПа

Задвижка предназначена для установки на трубопроводах в качестве запорного устройства. Корпусные детали задвижек изготавливаются из стали марок: 35Л, 20ГЛ, 12Х18Н9ТЛ, с фланцевым присоединением, с ручным управлением (с маховиком, механическим редуктором) или исполнением под электропривод. Класс герметичности «А» по ГОСТ 9544-2005. Срок службы не менее 10 лет. Гарантия 24 месяца.

Показатели назначения 31с45нж

Рабочая среда:
Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Температура рабочей среды: от -40°С до +450°С
Условия эксплуатации: У1
Минимальная температура окружающего воздуха: -40°С

Материальное исполнение 31с45нж

01. Корпус: сталь 25Л, 35Л
02. Крышка: сталь 25Л, 35Л
03. Клин (диски): сталь25Л,35Л с наплавкой, 20Х13
04. Шпиндель: 20Х13
05. Гайка шпинделя: сталь 35, 40Х
06. Гайка: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87
07. Шпилька, болт: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5.6 по ГОСТ 1759.5-87
08. Болт откидной или анкерный: сталь 35
09. Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
10. Набивка сальника: ТРГ
11. Маховик: сталь25Л
12. Редуктор: редуктор червячный
13. Подшипник: шариковый упорный
14. Наплавка на кольце в корпусе: 07Х25Н13
15. Наплавка на клине: 13Х25Т

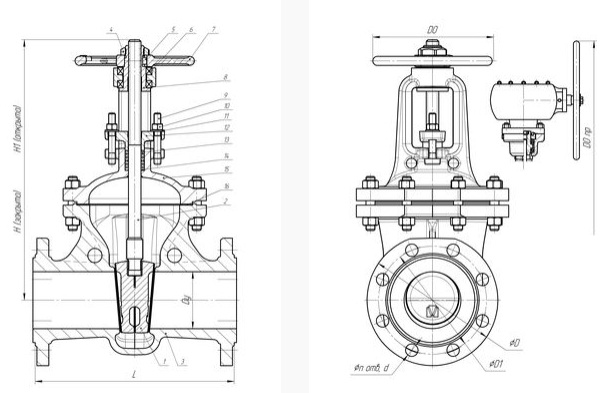

Габаритные размеры 31с45нж

Диаметр, мм	L, мм	D, мм	D₁, мм	n	d, мм	H, мм	H₁, мм	D₀, мм	Масса, кг
50	292	195	145	4	26	300	360	200	43
80	356	230	180	8	26	410	502	200	91
100	432	265	210	8	30	550	665	200	129
