Кран шаровой фланцевый полнопроходной (резьбовой)

Кран шаровой фланцевый полнопроходной (резьбовой)

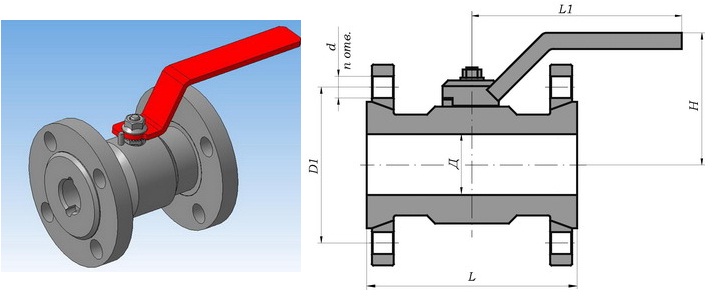

В таблице размеров представлены строительные длины серийных кранов.

PN 16
DN	Д	L	H	D1	d	n	L1	Масса, кг
10	10	102	77	60	14	4	190	2.2
15	15	108	80	65	14	4	190	2.5
20	20	118	85	75	14	4	215	3
25	25	127	90	85	14	4	215	4
32	32	140	119	100	18	4	315	6,5
40	40	165	124	110	18	4	315	8,5
PN 25
DN	Д	L	H	D1	d	n	L1	Масса, кг
10	10	102	77	60	14	4	190	2.2
15	15	108	80	65	14	4	190	2.5
20	20	118	85	75	14	4	215	3
25	25	127	90	85	14	4	215	4
32	32	140	119	100	18	4	315	6,5
40	40	190	124	110	18	4	315	9
PN 40
DN	Д	L	H	D1	d	n	L1	Масса, кг
10	10	102	77	60	14	4	190	2.2
15	15	108	80	65	14	4	190	2.5
20	20	118	85	75	14	4	215	3
25	25	127	90	85	14	4	215	4
32	32	140	119	100	18	4	315	6,5
40	40	190	124	110	18	4	315	9
PN 63
DN	Д	L	H	D1	d	n	L1	Масса, кг
10	10	106	77	70	14	4	190	2.4
15	15	130	80	75	14	4	190	2.8
20	20	130	85	90	18	4	215	3.5
25	25	160	90	100	18	4	215	6
32	32	180	119	110	22	4	315	8.5
40	40	241	124	125	22	4	315	12
PN 80
DN	Д	L	H	D1	d	n	L1	Масса, кг
10	10	110	77	70	14	4	190	2.8
15	15	130	80	75	14	4	190	3.2
20	20	150	85	90	18	4	215	4
25	25	160	90	100	18	4	215	7
32	32	180	119	110	22	4	315	9
40	40	241	124	125	22	4	315	14
PN 100
DN	Д	L	H	D1	d	n	L1	Масса, кг
10	10	110	77	70	14	4	190	2.8
15	15	130	80	75	14	4	190	3.2
20	20	150	85	90	18	4	215	4
25	25	160	90	100	18	4	215	7
32	32	180	119	110	22	4	315	9
40	40	241	124	125	22	4	315	14
PN 160
DN	Д	L	H	D1	d	n	L1	Масса, кг
15	15	130	80	75	14	4	190	3.2
20	20	150	85	90	18	4	215	4
25	25	160	90	100	18	4	215	7
32	32	180	119	110	22	4	315	9
PN 200
Размеры уточняются при заказе
PN 250
Размеры уточняются при заказе
PN 320
Размеры уточняются при заказе
