| Обозначение | Обозначение условное | Проход услов-ный, DN | Давление номиналь-ное, PN, МПа (кгс/см2)
| Температура, t,ºС | Материал основных деталей | Присоединение к трубопроводу | Масса, кг | |
| ПЗ.39113-006 | 11с38п | 6 | 16 (160) | От –40 до +100 | Сталь 20 | Штуцерное по ГОСТ 2822-78 | 1,10 | |
| -01 | 11лс38п | От –50 до +100 | Сталь 09Г2С | |||||
| -02 | 11нж38п | Сталь 10Х17Н13М3Т | ||||||
| ПЗ.39113-010 | 11с38п | 10 | От –40 до +100 | Сталь 20 | 1,20 | |||
| -01 | 11лс38п | От –50 до +100 | Сталь 09Г2С | |||||
| -02 | 11нж38п | Сталь 10Х17Н13М3Т | ||||||
| -03 | 11с38п1 | От –40 до +100 | Сталь 20 | По ГОСТ 22525-77 с шаровым ниппелем под сварку | 0,90 | |||
| -04 | 11лс38п1 | От –50 до +100 | Сталь 09Г2С | |||||
| -05 | 11нж38п1 | Сталь 10Х17Н13М3Т | ||||||
| -06 | 11с38п2 | От –40 до +100 | Сталь 20 | Муфтовое по ГОСТ 6211-81 | 0,70 | |||
| -07 | 11лс38п2 | От –50 до +100 | Сталь 09Г2С | |||||
| -08 | 11нж38п2 | Сталь 10Х17Н13М3Т | ||||||
| ПЗ.39113-015 | 11с38п1 | 15 | От –40 до +100 | Сталь 20 |
По ГОСТ 22525-77 с шаровым ниппелем под сварку | 0,97 | ||
| -01 | 11лс38п1 | От –50 до +100 | Сталь 09Г2С | |||||
| -02 | 11нж38п1 | Сталь 10Х17Н13М3Т | ||||||
| -03 | 11с38п2 | От –40 до +100 | Сталь 20 | Муфтовое по ГОСТ 6211-81 | 0,78 | |||
| -04 | 11лс38п2 | От –50 до +100 | Сталь 09Г2С | |||||
| -05 | 11нж38п2 | Сталь 10Х17Н13М3Т | ||||||
| ПЗ.39113-020 | 11с38п1 | 20 | От –40 до + 100 | Сталь 20 | По ГОСТ 22525-77 с шаровым ниппелем под сварку | 1,34 | ||
| -01 | 11лс38п1 | От –50 до +100 | Сталь 09Г2С | |||||
| -02 | 11нж38п1 | Сталь 10Х17Н13М3Т | ||||||
| -03 | 11с38п2 | От –40 до + 100 | Сталь20 | Муфтовое по ГОСТ 6211-81 | 1,30 | |||
| -04 | 11лс38п2 | От –50 до +100 | Сталь 09Г2С | |||||
| -05 | 11нж38п2 | Сталь 10Х17Н13М3Т | ||||||
| ПЗ.39113-025 | 11с38п | 25 | От –40 до +100 | Сталь 20 | По наружному конусу по ГОСТ 13955-74 | 3,17 | ||
| -01 | 11лс38п | От –40 до +100
| Сталь 09Г2С | |||||
| -02 | 11нж38п | Сталь 10Х17Н13М3Т | ||||||
| -03 | 11с38п2 | От –40 до +100 | Сталь 20 | Муфтовое по ГОСТ 6211-81 |
2,82 | |||
| -04 | 11лс38п2 | От –50 до +100 | Сталь 09Г2С | |||||
| -05 | 11нж38п2 | Сталь 10Х17Н13М3Т | ||||||

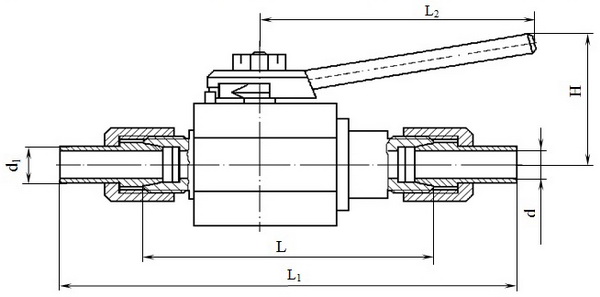

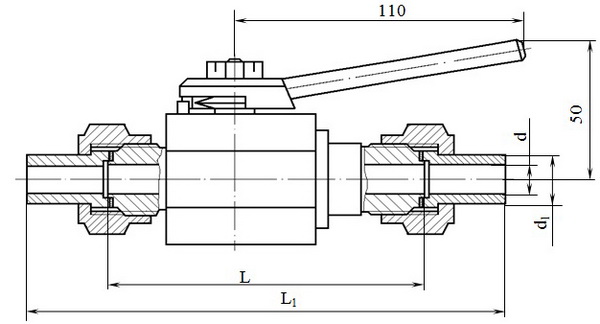

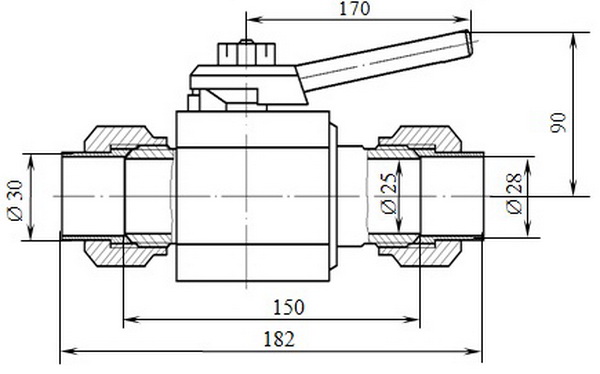

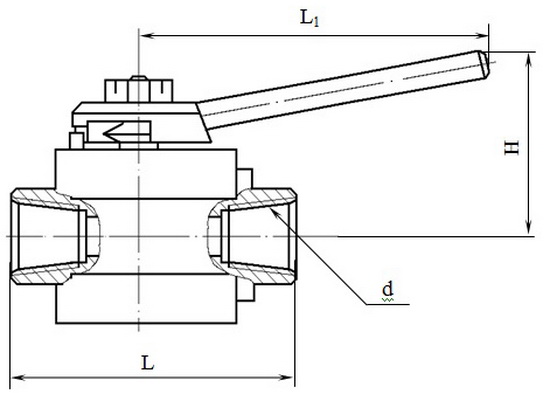

| Проход условный, DN | d | L, мм | L1, мм | H, мм |
| 10 | Rc 3/8 | 80 | 110 | 50 |
| 15 | Rc 1/2 | 82 | 110 | 60 |
| 20 | Rc 3/4 | 95 | 130 | 68 |
| 25 | Rc 1 | 113 | 170 | 90 |
