Задвижка клиновая с выдвижным шпинделем DN 50, 80, 100 PN 16 ЦКБ Л13198

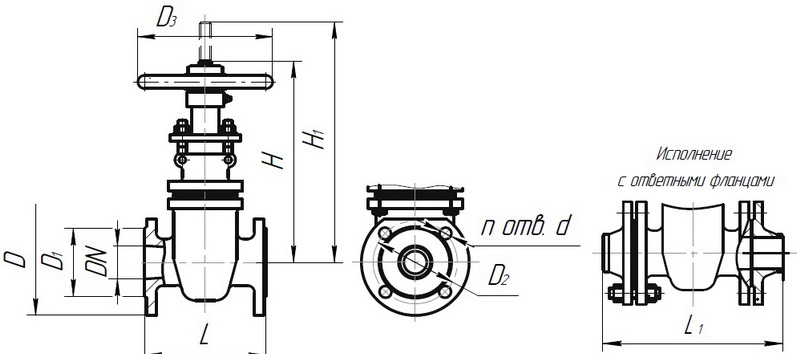

Задвижка клиновая с выдвижным шпинделем DN 50, 80, 100 PN 16, ЦКБ Л13198

DN	D	D1	D2	D3	Н	H1	L	L1	d	n
50	160	102	125	200	304	363	180	280	18	4
80	195	133	160	200	374	461	210	320
100	215	158	180	360	434	550	230	340		8

Назначение для установки в качестве запорных устройств на трубопроводах.
Условия эксплуатации – в соответствии с ГОСТ 15150-69: категория 1, исполнение «У»;
категории 3.1; 4; 4.1; 4.2; 5; 5.1, исполнение УХЛ.
Установочное положение на трубопроводе – любое, кроме маховиком вниз.
Управление ручное.
Направление потока рабочей среды – любое.
Присоединение к трубопроводу фланцевое.
Магистральные фланцы корпуса – по ГОСТ12819-80 на PN 1,6 МПа (16 кгс/см2).
Присоединительные размеры и размеры уплотнительных поверхностей магистральных
фланцев по ГОСТ 12815 на PN 1,6 МПа (16 кгс/см2), исполнение 1, ряд 2.
Ответные фланцы по ГОСТ 12821-80.
Присоединительные размеры и размеры уплотнительных поверхностей ответных фланцев
по ГОСТ 12815-80 на PN1,6 МПа (16 кгс/ см2 ) исполнение 1 ряд 2.
Герметичность в затворе класс «А» ГОСТ 9544-2005.
Уплотнение по штоку – сальниковое, материал набивки - кольца КГУ.
Уплотнение в затворе – металл по металлу.
Изготовление и поставка по ТУ 3741-014-34390194-2003.

Обозначение

PN, МПа (кгс/см2)

tср, оС

Среда

рабочая

Материал

корпусных

деталей

Коэффициент

сопротивления,

, не более

Тип

присоединения

Масса, кг

ЦКБ Л 13198-50

1,6 (16)

До 425

Вода, пар

Сталь 25Л-II

0,5

фланцевое

-01

с отв. фланцами

ЦКБ Л 13198-80

фланцевое

-01

с отв. фланцами

ЦКБ Л 13198-100

100

0,4

фланцевое

-01

с отв. фланцами
