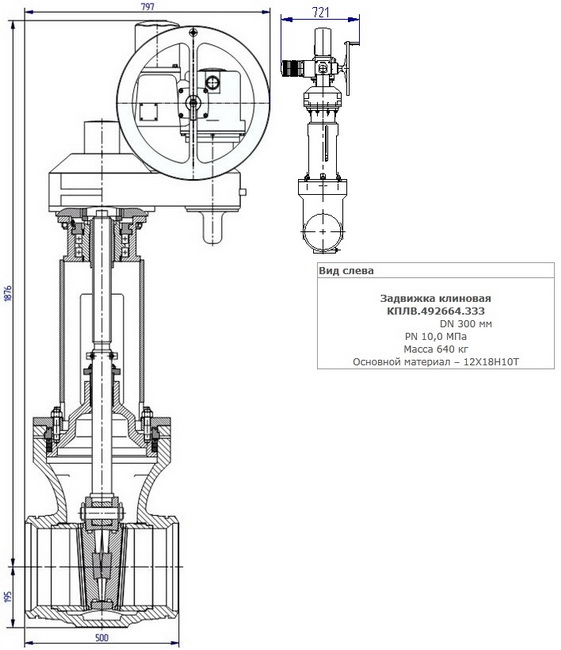

вид
23 Июня 2025г, Понедельник€ — 90.1356, $ — 78.5016
| Технические условия | ТУ3742-029-49149890-2005 | |
| Сертификат соответствия | РОСС RU.АЯ27.В13909 | с 16.05.2006 по 15.05.2009* |
| Разрешение на применение | РРС 00-22100 | с 12.09.2006 по 12.09.2009* |
| Номинальный диаметр, DN мм | 300 |
| Давление номинальное, PN МПа | 10,0 |
| Герметичность затвора | по классу «В» ГОСТ 9544-93 |
| Уплотнение в затворе | Металл по металлу |
| Усилие, открытия/закрытия затвора, | 1924 / 1200 |
| Время открытия или закрытия, с, не более | 120 |
| Нормальное положение затвора | полностью «открыто» |
| Тип привода | Электропривод |
| Рабочая среда | жидкая; |
| Температура рабочей среды, Т раб °С | от – 40 до + 120 |
| Климатическое исполнение | У5 |
| Температура окружающей среды, °С | от – 30 до + 45 |
| Направление подачи рабочей среды | Любое |
| Установочное положение | Любое в верхней полусфере |
| Присоединение к трубопроводу | Под приварку |
| Корпус, крышка Кольцо | Сталь 12Х18Н9ТЛ или Сталь 12Х18Н10Т |
| Шток | Сталь 14Х17Н2 |
| Тарелка | Сталь 12Х18Н10Т с наплавкой |
| Седло | Сталь 12Х18Н10Т с наплавкой |
| Сальник | Терморасширенный графит |
| Уплотнение корпуса | Терморасширенный графит |
| Назначенный срок службы, лет | 5 |
| Назначенный ресурс, циклов | 5000 |
| Назначенная наработка на отказ, циклов | 600 |
