Затвор обратный по КПЛВ.494464.520, КПЛВ.494464.521

Технические условия

КПЛВ.494446.001ТУ

Сертификат соответствия

РОСС  RU.АЯ27.В21303

с 27.02.2009 по 26.02.2012

Разрешение на применение

РРС 00-34069

с 29.04.2009 по 29.04.2014

Номинальный диаметр, DN, мм

300

400

Давление номинальное, МПа

4,0;   6,3;  10,0

1,6

Герметичность затвора: допустимые протечки

См. «Гер-ть» в табл. «Осн. габ. и пр. размеры и масса»

Коэффициент гидравлического сопротивления

не более 2,5

Скорость рабочей среды (max)

Тип среды

Газообразная среда

Жидкая среда

м/с

15,0

2,5

Перепад давления, необходимый для открытия затвора, ?Р не более МПа

0,05

Рабочая среда

жидкая и газообразная;
взрывопожароопасная; токсичная; агрессивная,
к которой материал деталей коррозионностоек

Температура рабочей среды, °С

Ст.12Х18Н10Т

от -40 до +250

Климатическое исполнение

У

Температура окружающей среды, °С

от -40  до + 45

Направление подачи рабочей среды

Под захлопку

Установочное положение

Вертикальное

Присоединение к трубопроводу

Стяжное фланцевое 9Ф по ГОСТ 12815-80*

Корпус

Сталь 12Х18Н10Т

Седло

Наплавка

Захлопка

Сталь 12Х18Н9Т с наплавкой

Ось

Сталь 14Х17Н2

Втулки оси

Сталь 12Х18Н10Т

Уплотнение оси

Графит терморасширенный

Назначенный срок службы, лет

20

Назначенный ресурс, циклов

3000

Средняя наработка на отказ, не менее циклов

500

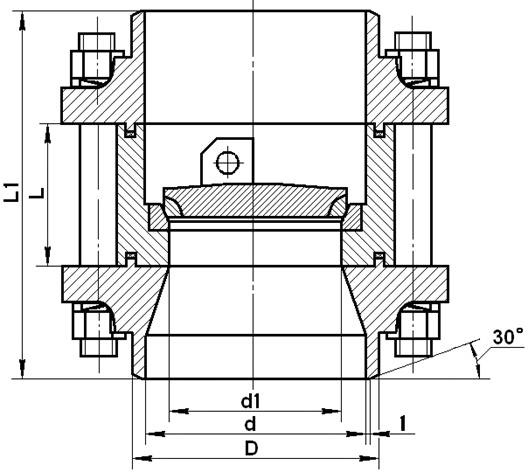

Обозначение

Исп-е

DN

PN

Фл.

исп.*

Т раб

°С

Гер-ть
См3/мин

D

d

d1

L

L1

Масса

КПЛВ.494464.520-00

300

10,0

9Ф

10…100

25

330

284

240

170

534

460

КПЛВ.494464.520-01

6,3

9Ф

294

408

305

КПЛВ.494464.520-02

4,0

9Ф

12

301

392

256

КПЛВ.494464.520-03

10,0

9Ф

10…250

25

284

534

460

КПЛВ.494464.520-04

6,3

9Ф

294

408

305

КПЛВ.494464.520-05

4,0

9Ф

12

301

392

256

КПЛВ.494464.521-00

400

1,6

9Ф

10…100

12

432

398

330

184

340

280

КПЛВ.494464.520-01

9Ф

10…250
