Клапан сильфонный Уплотнение мет/PTFE по ТУ 26-07-1573-91

Технические условия

ТУ 26-07-1573-91

Сертификат соответствия

РОСС  RU.АЯ27.В21280

с 28.01.2009 по 27.01.2012

Разрешение на применение

РРС 00-34069

с 29.04.2009 по 29.04.2014

Номинальный диаметр, DN мм

6; 10; 15; 20; 25; 32; 40; 50

Давление номинальное, PN МПа

0,6; 1,0; 1,6; 2,5; 4,0

Герметичность затвора

по классу «А» или «В» ГОСТ 9544-93

Усилие на шпинделе, необходимое
для открытия (закрытия), не более

DN мм

6; 10; 15; 20

25

32; 40

50

Мкр Нм

10

12,5

17

40

Нормальное положение затвора

полностью «открыто»
или полностью «закрыто»

Рабочая среда

жидкая и газообразная;
взрывопожароопасная; токсичная; агрессивная,
к которой материал деталей коррозионностоек

Температура рабочей среды, °С

от – 40 до +200 (250)*

от – 60 до +200 (250)*

Климатическое исполнение

У1

УХЛ1

Температура окружающей среды, °С

от – 40 до + 45

от – 60 до + 45

Направление подачи рабочей среды

См. таблицу

Установочное положение

Любое

Присоединение к трубопроводу

Под приварку; Штуцерное; Фланцевое

Корпус

исп. У1

исп. УХЛ1

Сталь 20

Сталь 12Х18Н10Т

Сильфон

Сталь 12Х18Н10Т

Шпиндель

Сталь 12Х18Н10Т

Втулка резьбовая

Бронза БрАЖН 10-4-4

Уплотнение золотника

Фторопласт 4

Уплотнение корпуса

Фторопласт 4/Ф4К20*

Обозначение

Назначенный срок службы, не менее лет

Назначенный ресурс,
не менее

циклов

Средняя наработка на отказ, не менее

циклов

ИУСЮ.491246.001-00…-19
КПЛВ.491146.020-00 …-03
КПЛВ.491146.025-00 …-03

15

5000

3000

КПЛВ.491146.032-00; -01
КПЛВ.491146.040-00; -01
КПЛВ.491146.050-00; -01

5000 для Траб 200°С
3000 для Траб 250°С

3000 для Траб 200°С
1000 для Траб 250°С

Обозначение

Испол-

нение

DN

РN

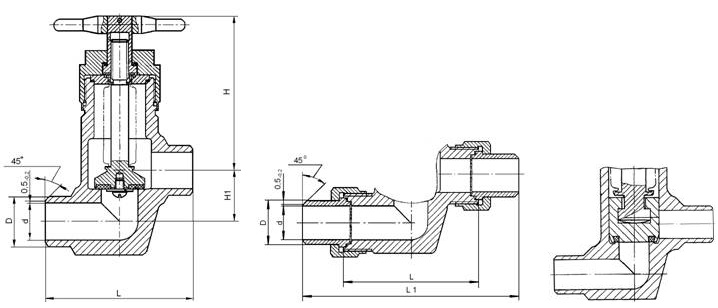

Рис.

Направление

потока
рабочей среды

D

d

L

L1

H

H1

Масса

ИУСЮ.491246.001-18;  -16

6

От 0,6 до 4,0

1, А

Под золотник

10

6

80

-

95

24

1,09

ИУСЮ.491246.001-19;  -17

2, А

125

1,23

ИУСЮ.491246.001-04;  -00

10

1, А

15

10

80

-

95

24

1,10

ИУСЮ.491246.001-06;  -02

2, А

125

1,25

ИУСЮ.491246.001-12;  -08

1, В

Любое

-

110

1,12

ИУСЮ.491246.001-14;  -10

2, В

125

1,29

ИУСЮ.491246.001-05;  -01

15

1, А

Под золотник

20

15

80

-

95

24

1,00

ИУСЮ.491246.001-07;  -03

2, А

125

1,27

ИУСЮ.491246.001-13;  -09

1, В

Любое

-

110

1,07

ИУСЮ.491246.001-15;  -11

2, В

125

1,31

КПЛВ.491146.020 -02;  -00

20

1, А

Под золотник

25

20

100

-

105

35

1,35

КПЛВ.491146.020  -03;  -01

2, А

27

160

1,45

КПЛВ.491146.025 -02; -00

25

1, А

Под золотник

32

25

100

-

105

35

2,20

КПЛВ.491146.020  -03;  -01

2, А

35

160

2,50

Наименование

DN

РN

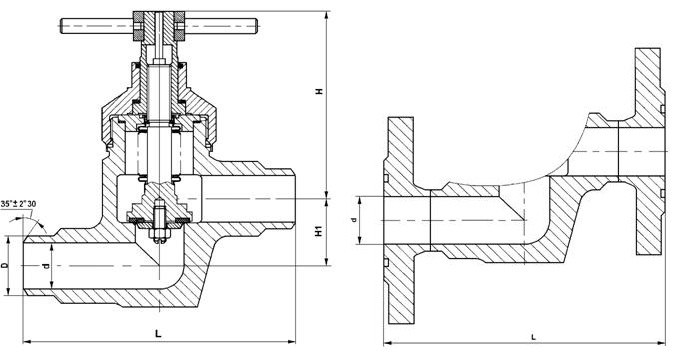

Рис.

Направление потока
рабочей среды

Исп-е
фл-в*

D

d

L

H

H1

Масса

КПЛВ.491146.032-00

32

От 0,6 до 4,0

1

Под золотник

-

40

31

180

126

45

4,8

КПЛВ.491146.032-01

2

9Ф

8,26

КПЛВ.491146.040-00

40

1

-

45

31

180

126

45

5,1

КПЛВ.491146.032-01

2

9Ф

9,2

КПЛВ.491146.050-00

50

1

-

60

49

230

156

70

11,5

КПЛВ.491146.032-01

2

9Ф

15,9
