Затворы поворотные дисковые ИА 99044-300, ИА 99044-400, ИА 99044-600, ИА 99044-800, ИА 99044-1000, ИА 99044-1200 ТУ 26-07-1083-82

Затворы поворотные дисковые ИА 99044-300, ИА 99044-400, ИА 99044-600, ИА 99044-800, ИА 99044-1000, ИА 99044-1200 ТУ 26-07-1083-82

ОПИСАНИЕ:

Конструкция затворов штампосварная. Материал основных деталей - углеродистая сталь. Управление затвором осуществляется маховиком или электроприводом. Затворы поставляются с комплектом монтажных частей или без комплекта монтажных частей.

НАЗНАЧЕНИЕ:

Затвор поворотный дисковый предназначен для установки в качестве запорной арматуры на трубопроводе.

МОНТАЖ:

Присоединение затворов к трубопроводу - фланцевое или под приварку. Установочное положение затвора на трубопроводе - любое. Направление подачи среды на диск со стороны вала.

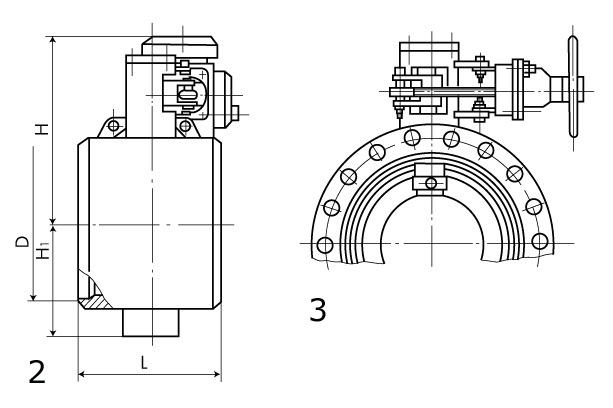

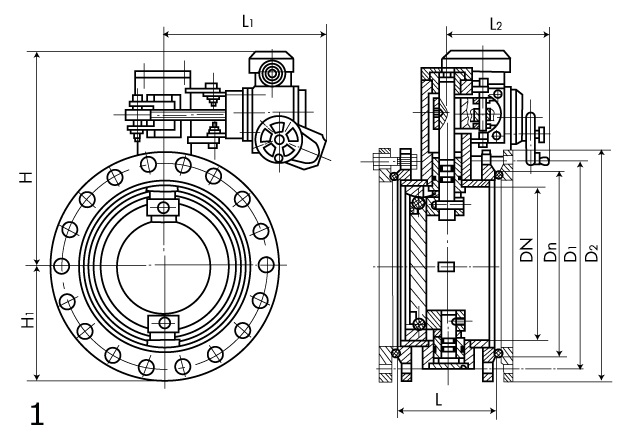

Обозначение	Табличная фигура	Ном. диаметр, DN (мм)	Ном. давление, PN (МПа)	Рабочая среда	Темп. рабочей среды, Со	Материал корпусных деталей	Рис. №
Обозначение	Табличная фигура	Ном. диаметр, DN (мм)	Ном. давление, PN (МПа)	Рабочая среда	Темп. рабочей среды, Со	Материал корпусных деталей	Рис. №
ИА 99044-300	32с910р	300	1,0	Вода	100	Углеродистая сталь	1
-01	32с310р						1, 3
-02	32с910р2						2
-03	32с310р1						2, 3
ИА 99044-400	32с910р	400					1
-01	32с910р1			Питьевая вода	50		1
-02	32с310р			Вода	100		1, 3
-03	32с910р2			Вода	100		2
-04	32с910р3			Питьевая вода	50		2
-05	32с310р1			Вода	100		2, 3
ИА 99044-600	32с910р	600		Вода	100		1
-01	32с910р1			Питьевая вода	50		1
-06	-			Вода	100		1, 3
-07	-			Питьевая вода	50		1, 3
ИА 99044-800	32с910р	800		Вода	100		1
-01	32с910р1	800		Питьевая вода	50
ИА 99044-1000	32с910р	1000		Вода	100
-01	32с910р1	1000		Питьевая вода	50
ИА 99044-1200	32с910р	1200		Вода	100
-01	32с910р1	1200		Питьевая вода	50
