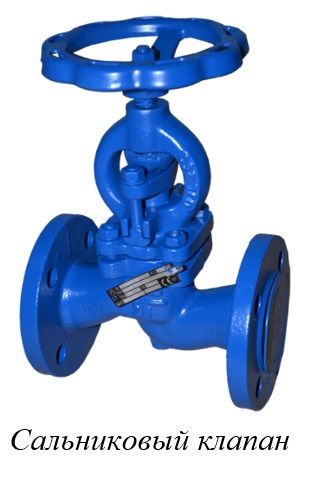

Сальниковый клапан

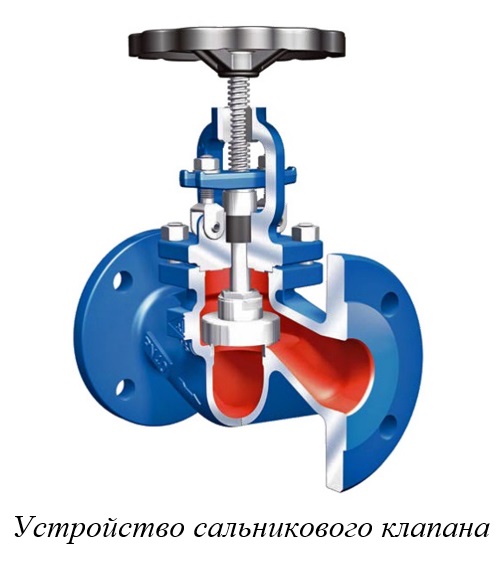

В сальниковой арматуре герметичность соединения крышки с подвижной деталью затвора обеспечивается сальниковым устройством. Суть сальникового устройства в том, что на внешней стороне крышки или корпуса в том месте, где через них проходит шток или шпиндель, создаётся сальниковая камера, в которую укладывается уплотнительный материал – сальниковая набивка.

При помощи специальных устройств набивка поджимается вдоль оси шпинделя (штока), упираясь в стенки сальниковой камеры и уплотняется. Таким образом создаётся герметичность, и рабочая среда не проникает за пределы корпуса. В арматуре малых диаметров поджатие набивки производится накидной гайкой, больших – специальной деталью – сальником при помощи двух откидных или анкерных болтов с гайками.

Сальниковое уплотнение обладает многими достоинствами, которые делают его в большинстве случаях предпочтительным. Среди них:

возможность изготовления сальниковой набивки из различных материалов, позволяющих обеспечить хорошее уплотнение в широком спектре рабочих давлений и температур;
простота конструкции;
возможность поднабивки сальника или смены набивки в процессе эксплуатации.

Сальники максимально упрощают конструкцию и уменьшают стоимость арматуры, однако для номинального давления от 2,5 МПа и номинального диаметра более 50 (эти границы весьма ориентировочные) ходовой узел выносится из зоны рабочей среды и располагается выше сальникового уплотнения, а ходовую гайку размещают в бугельном узле, расположенным над крышкой клапана, то есть конструкция существенно усложняется для ликвидации влияния рабочей среды на соединение шпиндель–гайку и повышения его долговечности и надежности.
