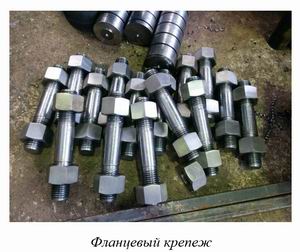

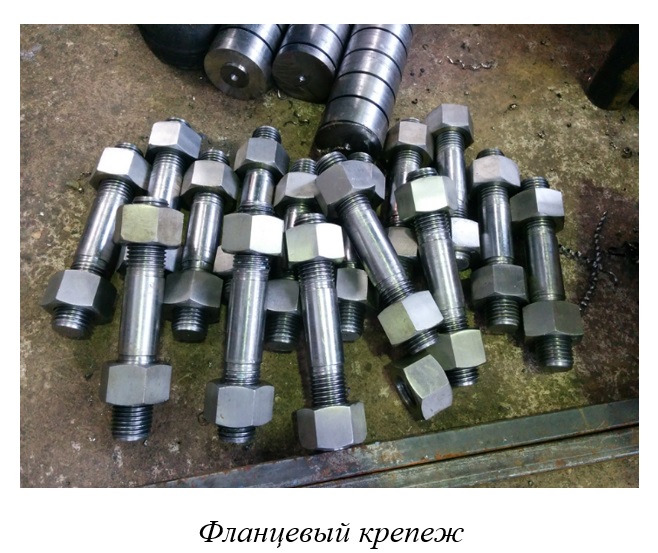

Фланцевый крепеж

Крепеж обязательно необходим для монтажа фланцевых соединений. Для крепления трубопроводов применяют следующие крепежные изделия: болт, шпилька, гайка и шайба.

В связи с тем, что фланцевые соединения трубопроводов – это очень ответственная конструкция, то к крепежу предъявляются требования в соответствии со следующими параметрами:

Среда, которая может быть агрессивной и нет. Крепеж выбирается, основываясь на этом параметре среды. Для агрессивных сред предпочтение отдают стали с антикоррозионными свойствами. Также возможно применение специальных покрытий, препятствующих коррозии.

Давление. Чем выше показатель рабочего давления, тем более высокими параметрами должен обладать используемый материал, из которого изготовлены шпильки для фланцевых соединений.

Температура. Здесь большое значение имеет температура жидкости или газа, который будет транспортироваться по данному трубопроводу, а также принимается во внимание температурный режим окружающей среды. Каждый материал имеет рабочий диапазон температур, в соответствии с которым выбирается изделие. Применение обычных марок стали возможно, если окружающая среда не превышает –30 ºС, а для более низких температур используют холодостойкие марки.

Показатели крепежных изделий: тип резьбы, шаг, длина.

Материал. Сталь, которую используют в производстве крепежных изделий для фланцевых соединений можно классифицировать по четырем категориям:

углеродистая сталь общего назначения, рабочая температура не должна превышать показатель 200 ºС, а максимальный диаметр – 48 мм;
углеродистая сталь, применяемая для изделий повышенной точности, температура работы не может быть выше значения 300 ºС;
сталь углеродистая с повышенным качеством, крепежные изделия из этого материала могут эксплуатироваться при температуре выше 450 ºС;
легированные стали, которые обладают теплоустойчивыми и антикоррозионными свойствами.

Ограниченность применения крепежных изделий

Выбор крепежных изделий обусловлен вышеперечисленными параметрами, но существуют и некоторые ограничения:

Крепежи, эксплуатируемые при рабочем давлении до 25 кгс/см, не ограничены выбором типа изделия. Если давление превышает эту цифру, то использоваться могут только шпильки для фланцевых соединений, а применение болтов запрещено.
Марка стали для пары «шпилька–гайка» может выбираться как одинаковой, так и различной. Если используется один материал, прочность гайки должна быть ниже прочности шпильки на 20 единиц.

Существует специальный ГОСТ шпильки для фланцевых соединений, в соответствии с которым выбираются номинальные размеры крепежного изделия. Выбор размеров зависит от рабочего давления, которому будет подвержена шпилька.
