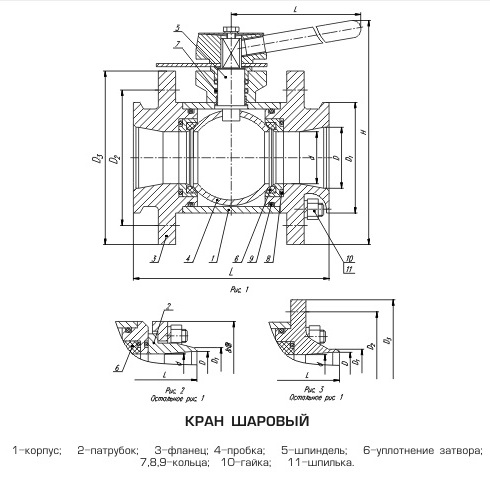

DN 50, 80, 100/80, 100, 150| Обозначение | DN | PN, МПа (кгс/см2) | Рис. | Размеры, мм | Масса, кг, не более | |||||||||
| d | D | D1 | D2 | D3 | L | l | H | B | ||||||
| УК 39240-050 | 50 | 2,5 (25) | 1 | ø48 | ø48 | ø100 | ø125 | ø160 | 180 | 300 | 240 | - | 13 |
|
| 2 | 108 | 10 | ||||||||||||
| ø58 | - | - | 200 | |||||||||||
| -01 | ||||||||||||||
| 3 | 10 | |||||||||||||
| 180 | ||||||||||||||
| ø58 | ||||||||||||||
| -02 | ||||||||||||||
| -03 | ||||||||||||||
| -04 | ||||||||||||||
| -05 | ||||||||||||||
| УК 39240-080 | 80 | 2,5 (25) | 1 | ø70 | ø78 | ø132 | ø160 | ø195 | 210 | 400 | 385 | - | 25 |
|
| 2 | 150 | |||||||||||||
| ø90 | - | - | 260 | |||||||||||
| -01 | ||||||||||||||
| -02 | ||||||||||||||
| -03 | 3 | ø90 | ø160 | ø195 | 260 | - | ||||||||
| -04 | ||||||||||||||
| -05 | ||||||||||||||
| УК 39240-100/80 | 100/80 | 1,6 (16) | 1 | ø78 | ø96 | ø160 | ø180 | ø215 | 230 | 400 | 405 | - | 30 |
|
| 2,5 (25) | 2 | 170 | ||||||||||||
| ø110 | - | - | 280 | |||||||||||
| -01 | ||||||||||||||
| 3 | 170 | |||||||||||||
| 280 | ||||||||||||||
| ø110 | ||||||||||||||
| -02 | ||||||||||||||
| -03 | ||||||||||||||
| -04 | ||||||||||||||
| -05 | ||||||||||||||
| УК 39240-100 | 100 | 1,6 (16) | 1 | ø96 | ø96 | ø215 | ø180 | ø215 | 230 | 500 | 346 | - | 36 |
|
| 2 | 180 | |||||||||||||
| ø110 | - | - | 280 | |||||||||||
| -01 | ||||||||||||||
| 3 | 180 | |||||||||||||
| 280 | ||||||||||||||
| ø110 | ||||||||||||||
| -02 | ||||||||||||||
| -03 | ||||||||||||||
| -04 | ||||||||||||||
| -05 | ||||||||||||||
| УК 39240-150 | 150 | 1,6 (16) | 1 | ø140 | ø140 | ø280 | ø240 | ø280 | 280 | 300 | 444 | - | 86 |
|
| 2 | 310 | |||||||||||||
| ø146 | ø161 | - | - | 360 | ||||||||||
| -01 | ||||||||||||||
| 3 | 310 | |||||||||||||
| 360 | ||||||||||||||
| ø161 | ||||||||||||||
| -02 | ||||||||||||||
| -03 | ||||||||||||||
| -04 | ||||||||||||||
| -05 | ||||||||||||||
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Условный проход DN | 50, 80, 100/80, 100, 150 |
| Условное давление, РN МПа (кгс/см2) | 1,6, 2,5 (16, 25) |
| Класс герметичности по ГОСТ 9544-93 | В* |
| Рабочая среда | неагрессивные природный газ, нефть и нефтепродукты; природный топливный и сжиженный газ температурой: |
| Температура окружающей среды, °С | для УI - от минус 45 до +40 |
| Присоединение к трубопроводу | фланцевое и под приварку |
| МАТЕРИАЛ КОРПУСНЫХ ДЕТАЛЕЙ | |
| Сталь 20 | для У1 |
| Сталь 10Г2 | для УХЛ1 |
| Полный средний срок службы | не менее 15 лет |
| Полный средний ресурс | не менее 2500 циклов |
| Наработка на отказ | не менее 600 циклов |
| * класс «А» по требованию заказчика По требованию потребителя краны поставляются с комплектом ответных фланцев. | |
