  3. Вентили 15с22нж (ГЛ 21003М) 15нж22п и 15нж22нж (У 21003)

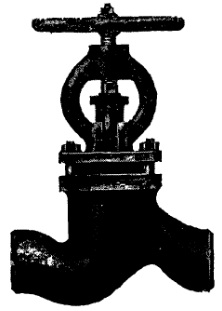

Вентили 15с22нж (ГЛ 21003М) 15нж22п и 15нж22нж (У 21003)

ПОИСК

Вентили 15с22нж (ГЛ 21003М) 15нж22п и 15нж22нж (У 21003) Вентили 15с22нж (ГЛ 21003М) 15нж22п и 15нж22нж (У 21003)

Применяются на трубопроводах для воды, пара и неагрессивных сред рабочей температурой до 425 С (вентиль 15с22нж) или для агрессивных сред, по отношению к которым коррозионностойки применяемые материалы, рабочей температурой до
200 С (вентиль 15нж22п) и до 420 С (вентиль 15нж22нж).



Основные параметры размеры и технические требования: по ГОСТ 19192—73 (вентиль 15с22нж).
Присоединение к трубопроводу: фланцевое, ответные фланцы под приварку или патрубки под приварку.
Присоединительные размеры фланцев: по ГОСТ 12821—67 или ГОСТ 12830—67.

Уплотнение в затворе: плоское (вентили 15с22нж и 15нж22п) или конусное (вентиль 15нж22нж) с наплавкой уплотнительной поверхности золотника коррозионностойкой сталью.
Уплотнение шпинделя: сальниковое.
Подтяжка сальника: откидными болтами.

Рабочая среда: подается под золотник.
Герметичность затвора: по 1-му классу ГОСТ 9544—75.
Управление вентилем: ручное, маховиком.

Максимальное усилие на маховике при закрывании: 72 кгс (для Dy 40 мм); 92 кгс (для Dy 50 мм); 121 кгс (для Dy 65 мм); 139 кгс (для Dy 80 мм) и 168 кгс (для Dy 100 мм).

Вентиль устанавливают: на трубопроводе в любом рабочем положении.
Вентиль относится к классу: ремонтируемых.

Материал основных деталей: корпус, крышка — сталь (у вентиля 15с22нж) или сталь 12Х18Н12МЗТЛ (у вентилей 15нж22п и 15нж22нж); золотник, шпиндель — сталь 20X13 (у вентиля 15с22нж) или сталь 10Х17Н13МЗТ (у вентилей 15нж22п и 15нж22нж); набивка — сухой асбест (у вентиля 15о22нж), ФУМ-В (у :вентиля 15нж22п) или асбест АГ-1 (у венгиля 15нж22нж); уплотни - тельное кольцо в золотнике — фторопласт (у вен- тиля 15нж22п).
