  3. Регулятор давления «после себя», тип РД 110 (муфтовый)

Регулятор давления «после себя», тип РД 110 (муфтовый)

ПОИСК

Регулятор давления «после себя», тип РД 110 (муфтовый) Регулятор давления «после себя», тип РД 110 (муфтовый)

Регуляторы давления РД 110 представляют собой регулирующие устройства прямого действия. Они работают от энергии потока рабочей среды и предназначены для поддержания заданного, пониженного давления рабочей среды в трубопроводе после регулятора, обеспечивая при этом требуемый расход.

Применение:
на технологических линиях азота, природного газа, подачи воды в котлы, обеспечения процессов химическими веществами, подведения охлаждающей воды, топлива, для тестирования арматуры, в пневматических системах и многое другое.

Преимущества регуляторов давления РД 110, выпускаемых ЗАО «РУСТ-95»
высокая скорость срабатывания
компактность и простота конструкции
удобство в эксплуатации

Технические параметры:

Наименование параметра

Значение

Условный диаметр (Ду), мм

15

20

25

40

50

Условная пропускная способность (Kvy),м3/ч

1,6

4

12

Условное давление (Pу), МПа

1,6; 2,5; 4,0;

Рабочая среда

жидкие и газообразные продукты, включая пожароопасные, содержащие различные органические соединения и механические включения

Температура рабочей среды (t), оС

от минус 60 до плюс 150

Входное давление (Рвх), МПа

до значений Ру

Выходное давление (Рвых), МПа

от 0,01 до 1,03

Аварийное выходное давление (РА), МПа

равно Ру

Климатическое исполнение
по ГОСТ 15150-69

У – от минус 40 до плюс 70;
УХЛ(1) – от минус 60 до плюс 70.

Материал корпуса

Стали 25Л, 20ХН3Л, 12Х18Н9ТЛ,20ГМЛ

Протечка в затворе закрытого регулятора давления соответствует классу А или классу В герметичности по ГОСТ 9544-93.
Присоединение к технологическому трубопроводу - муфтовое. Присоединительная резьба внутренняя коническая дюймовая по ГОСТ 6111-52.

Диапазоны настройки выходного давления

Ду,
мм

Pу,
МПа

Pвых,
МПа

Диапазоны Pвых, МПа

15; 20; 25

1,6; 2,5; 4,0;

0,01…0,21

0,01…0,035

0,03…0,10

0,09…0,21

15; 20; 25

1,6; 2,5; 4,0;

0,10…1,03

0,10…0,21

0,17…0,52

0,48…1,03

40; 50

1,6; 2,5; 4,0;

0,03…1,03

0,03…0,10

0,09…0,21

0,17…0,52

0,48…1,03

Устройство и принцип действия:

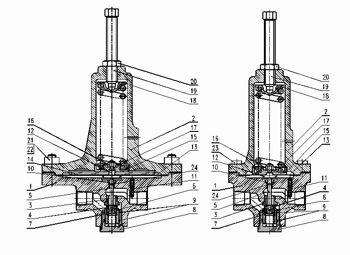

Регулятор давления РД 110 состоит из корпуса 1, крышек 2 и 8, редукционного органа, штока 5 с резиновым кольцом 24, установленного в направляющей 10, мембранной сборки, настроечной части, втулки направляющей 6, установленной в подшипниках 9, возвратной пружины 7, трубки 11. Крышка 2 крепится к корпусу 1 при помощи шпилек 21 и гаек 22, или болтами 23. Редукционный орган включает в себя седло 3 и тарелку 4. Мембранная сборка состоит из опоры 12, мембраны 13 с диском 14 или без него, жесткого центра 15 и гайки 16. В настроечную часть входит пружина 17, опора 18, винт регулировочный 19 и гайка 20.

Принцип работы

В исходном состоянии, при полностью вывернутом регулировочном винте 19, тарелка 4 закрывает седло 3 при помощи пружины 7.

При закручивании регулировочного винта 19 сжимается настроечная пружина 17, образуя силу, которая через мембранную сборку посредством штока 5, тарелки 4 и втулки 6 сравнивается с силой возвратной пружины 7. Когда сила пружины 17 превышает силу возвратной пружины 7, тарелка 4 опускается, открывая седло 3. Среда с входным давлением проходит через отверстие в седле 3, понижаясь до определенного значения выходного давления. Среда с выходным давлением через трубку 11 попадает в полость под мембраной 13, образуя при этом силу, которая через мембранную сборку также сравнивается с силой пружины 17.

При уменьшении выходного давления ниже настройки пружина 17 преодолевает силы от выходного давления и пружины 7, вследствие чего тарелка опускается ниже увеличивая проходное сечение. Расход через редукционный орган увеличивается до тех пор, пока давление на выходе не станет равным настройке. При повышении выходного давления выше настройки регулятор закрывается. Настройка требуемого давления на выходе регулятора производится при помощи регулировочного винта 19. При настройке изменяется сила настроечной пружины 17, следовательно, и выходное давление всего регулятора.

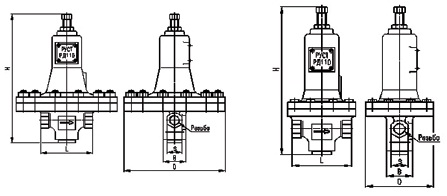

Габаритные размеры:

Ду,
мм

Ру,
кгс/см2

Рвых,
кгс/см2

L,
мм

Нmax,
мм

D,
мм

Резьба,
дюйм

S,
мм

B,
мм

15

16; 25; 40;

0,1…2,1

105

330

205

K 1/2

30

46

1,0…10,3

105

325

120

30

46

20

16; 25; 40;

0,1…2,1

120

415

285

K 3/4

46

60

1,0…10,3

120

415

160

46

60

25

16; 25; 40;

0,1…2,1

120

415

285

K 1

46

60

1,0…10,3

120

415

160

46

60

40

16; 25; 40;

0,3…10,3

185

535

235

K 1 1/2

85

86

50

16; 25; 40;

0,3…10,3

185

535

235

K 2

85

86

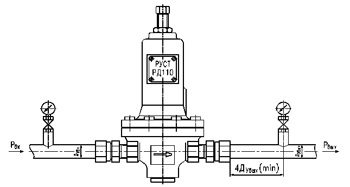

Монтажная схема:
