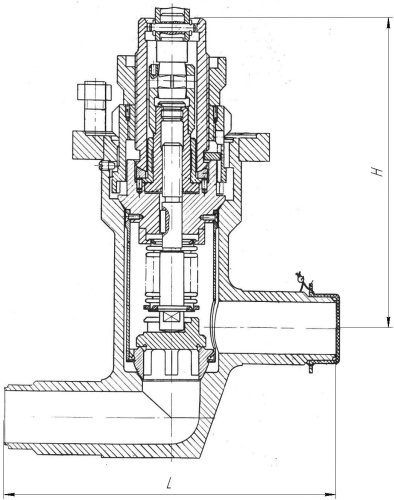

| Исп-ние | Таблица фигур | DN, мм | PN, МПа | Тр. мин. | Тр макс. | Присоединение | L, мм | H, мм | Масса, кг | Привод |
| 150-01 | нет | 150 | 0.30 | -40 | 160 | Патрубки под приварку | 450.00 | 484.00 | 99.99 | Качающаяся муфта |
| 150 | нет | 150 | 0.30 | -40 | 160 | Патрубки под приварку | 450.00 | 484.00 | 99.99 | Качающаяся муфта |
| 100-01 | нет | 100 | 0.80 | -40 | 160 | Патрубки под приварку | 360.00 | 360.00 | 67.50 | Качающаяся муфта |
| 100 | нет | 100 | 0.80 | -40 | 160 | Патрубки под приварку | 360.00 | 360.00 | 67.50 | Качающаяся муфта |
| 65-01 | нет | 65 | 0.80 | -40 | 160 | Патрубки под приварку | 320.00 | 316.00 | 26.50 | Качающаяся муфта |
| 65 | нет | 65 | 0.80 | -40 | 160 | Патрубки под приварку | 320.00 | 316.00 | 26.50 | Качающаяся муфта |
| 50-01 | нет | 50 | 0.80 | -40 | 160 | Патрубки под приварку | 300.00 | 169.00 | 20.10 | Качающаяся муфта |
| 50 | нет | 50 | 0.80 | -40 | 160 | Патрубки под приварку | 300.00 | 169.00 | 20.10 | Качающаяся муфта |
