Задвижки DN 350, 400 и 450 серии 850
с головкой приводной цилиндрической.

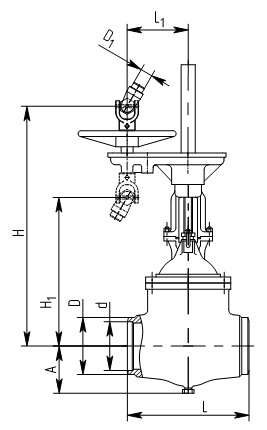

Основные размеры задвижек
| Обозначение изделия | Размеры, мм | |||||||
| H1 | A | L1 | D1 | d | D | |||
| 850-350-ЦЗ | 1461 | 1056 | 248,0 | 850 | 378 | 52 | 345 | 390 |
| 850-400-ЦЗ | 1910 | 1505 | 345,0 | 1000 | 378 | 52 | 390 | 440 |
| 850-450-ЦЗ | 1910 | 1505 | 345,0 | 1000 | 378 | 52 | 424 | 480 |
Технические характеристики задвижек
| Обозначение изделия | Коэффициент гидравлического сопротивления | Ход, мм | Крутящий момент на втулке шпинделя, Н·м | Число оборотов шпинделя (втулки) для осуществления полного хода | Обозначение приводной головки | Обозначение электропривода (мощность эл. двигателя, кВт) | Масса, кг |
| 850-350-ЦЗ | 1,40 | 285 | 620 | 37,5 | 359-ЦЗ-0а-0 | 824-КЭ-0-01 (3,2) | 1090 |
| 850-400-ЦЗ | 0,16 | 430 | 1400 | 53,75 | 359-ЦЗ-0а-0 | 824-КЭ-0-01 (3,2) | 2159 |
| 850-450-ЦЗ | 0,26 | 430 | 1450 | 53,75 | 359-ЦЗ-0а-0 | 824-КЭ-0-01 (3,2) | 2135 |
