Кран шаровой по ИУСЮ.491816.052 ТУ

Технические условия

ИУСЮ.491816.052-92ТУ

Сертификат соответствия

РОСС  RU.АЯ27.В21216

с 03.12.2008 по 19.10.2011

Разрешение на применение

РРС 00-31126

с 09.09.2008 по 09.09.2013

Номинальный диаметр, DN, мм

15; 20/15; 25; 32; 40/32

Давление номинальное, PN, МПа

0,6;  1,0;  1,6;  2,5;  4,0

Герметичность затвора

по классу «А» или «В» ГОСТ 9544-93

Усилие на шпинделе, необходимое для открытия (закрытия) затвора, не более

DN, мм

15; 20/15

25

32; 40/32

Мкр Нм

7

20

37

Нормальное положение затвора

полностью «открыто»
или полностью «закрыто»

Тип привода

Ручной; Пневмопривод; Электропривод

Рабочая среда

жидкая и газообразная;
взрывопожароопасная; токсичная; агрессивная,
к которой материал деталей коррозионностоек

Температура рабочей среды, °С

от – 40 до + 150или190*

от – 60 до + 150или190*

Климатическое исполнение (для ручного упр-я)

У1

УХЛ1

Температура окружающей среды , °С (руч. упр.)

от – 40 до + 45

от – 60 до + 45

Направление подачи рабочей среды

Любое

Установочное положение

Любое; С приводом – предпочтительно прив. вверх

Присоединение к трубопроводу

Под приварку, Муфтовое,
Фланцевое исп. 9Ф по ГОСТ 12815-80**

Корпус

исп. У1

исп. УХЛ1

Сталь 20

09Г2С

Сталь 12Х18Н10Т

Сталь 10Х17Н13М2Т

Пробка

Сталь 12Х18Н10Т

Сталь 10Х17Н13М2Т

Шпиндель

Сталь 20Х13

Сталь 07Х16Н4Б

Сталь 07Х16Н4Б

Седла

Фторопласт-4 или Ф4К20

Уплотнение корпуса и шпинделя

Фторопласт-4 или Ф4К20

Назначенный срок службы, лет

10

Назначенный ресурс, циклов

4000

Средняя наработка на отказ, не менее циклов

800

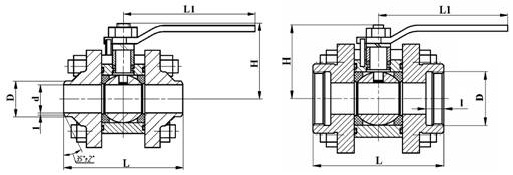

Обозначение

Исполнение

DN

PN

D

d

L

L1

H

Масса

ИУСЮ.491816.052-00; -54; -01; -02

15

0,6… 4,0

18

12

85

152

61

1,61

ИУСЮ.491816.056-00; -54; -01; -02

20/15

0,6… 4,0

26

18

95

152

70

1,8

ИУСЮ.491816.053-00; -54; -01; -02

25

0,6… 4,0

32

25

105

152

66

2,3

ИУСЮ.491816.054-00; -51; -01; -02

32

0,6… 4,0

43

31

120

152

120

5,1

ИУСЮ.491816.055-00; -51; -01; -02

40/32

0,6… 4,0

46

38

165

152

120

5,5

Обозначение

Исполнение

DN

PN

D*

l

L

L1

H

Масса

ИУСЮ.491816.052-12; -56; -13; -14

15

0,6… 4,0

G ?

12

85

152

61

1,64

ИУСЮ.491816.056-12; -56; -13; -14

20/15

0,6… 4,0

G ?

14

95

152

70

1,92

ИУСЮ.491816.053-12; -56; -13; -14

25

0,6… 4,0

G 1

16

105

152

66

2,26

ИУСЮ.491816.054-12; -53; -13; -14

32

0,6… 4,0

G 1?

18

145

152

120

5,7

ИУСЮ.491816.055-12; -53; -13; -14

40/32

0,6… 4,0

G 1?

20

172

152

120

6,1

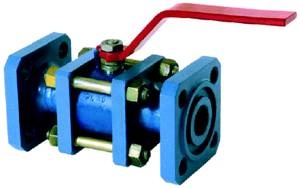

Обозначение

Исполнение

DN

PN

Исп-е фл-в*

L

L1

H

Масса

ИУСЮ.491816.052-03; -55; -04; -05

15

1,6; 2,5; 4,0

9Ф

140

152

82

3,3

ИУСЮ.491816.056-03; -55; -04; -05

20/15

1,6; 2,5; 4,0

9Ф

150

152

118

3,8

ИУСЮ.491816.053-03; -55; -04; -05

25

1,6; 2,5; 4,0

9Ф

165

152

118

4,2

ИУСЮ.491816.054-03; -52; -04; -05

32

1,6; 2,5; 4,0

9Ф

180

152

120

6,0

ИУСЮ.491816.055-03; -52; -04; -05

40/32

1,6; 2,5; 4,0

9Ф

200

152

120

8,0

Обозначение

Исполнение

DN

PN

D

d

L

L1

L2

H

h

Масса

ИУСЮ.491816.052-42; -65; -43; -44

15

До 4,0

18

12

85

140

71

148

95

3,5

ИУСЮ.491816.056-42; -65; -43; -44

20/15

26

18

95

140

71

148

95

3,9

ИУСЮ.491816.053-42; -65; -43; -44

25

32

25

105

210

95

217

120

4,5

ИУСЮ.491816.054-39; -62; -40; -41

32

43

31

120

247

107

215

140

10,6

ИУСЮ.491816.055-39; -62; -40; -41

40/32

46

38

165

247

107

215

140

11,0

Обозначение

Исполнение

DN

PN

D

d

L

L1

L2

H

h

Масса

ИУСЮ.491816.052-36; -63; -37; -38

15

До 4,0

18

12

85

210

95

184

114

5,7

ИУСЮ.491816.056-36; -63; -37; -38

20/15

26

18

95

210

95

184

114

6,1

ИУСЮ.491816.053-36; -63; -37; -38

25

32

25

105

268

123

217

135

8,3

ИУСЮ.491816.054-33; -60; -34; -35

32

43

31

120

315

141

258

155

16,5

ИУСЮ.491816.055-33; -60; -34; -35

40/32

46

38

165

315

141

258

155

17,0

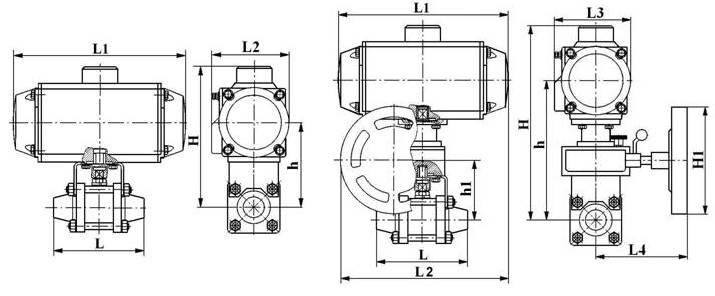

Обозначение

Исполнение

DN

PN

D

d

L

L1

L2

L3

L4

Н

H1

h

h1

Масса

ИУСЮ.491816.052-30; -61; -31; -32

15

До 4,0

18

12

85

210

260

95

192

290

200

217

92

11,5

ИУСЮ.491816.056-30; -61; -31; -32

20/15

26

18

95

210

260

95

192

290

200

217

92

11,9

ИУСЮ.491816.053-30; -61; -31; -32

25

32

25

105

268

290

123

192

322

200

235

100

14,1

ИУСЮ.491816.054-27; -58; -28; -29

32

43

31

120

315

315

141

192

373

200

259

112

22,5

ИУСЮ.491816.055-27; -58; -28; -29

40/32

46

38

165

315

315

141

192

373

200

259

112

23,0

Наименование

Исполнение

DN

PN

Исп. фл.*

L

L1

L2

H

h

Масса

ИУСЮ.491816.052-45; -66; -46; -47

15

До 4,0

9

140

140

71

148

95

5,1

ИУСЮ.491816.056-45; -66; -46; -47

20/15

9

150

140

71

148

95

5,6

ИУСЮ.491816.053-45; -66; -46; -47

25

9

165

210

95

217

120

5,8

ИУСЮ.491816.054-42; -63; -43; -44

32

9

180

247

107

215

140

11,2

ИУСЮ.491816.055-42; -63; -43; -44

40/32

9

200

247

107

215

140

12,5

Наименование

Исполнение

DN

PN

Исп. фл.*

L

L1

L2

H

h

Масса

ИУСЮ.491816.052-39; -64; -40; -41

15

До 4,0

9

140

210

95

184

114

7,3

ИУСЮ.491816.056-39; -64; -40; -41

20/15

9

150

210

95

184

114

7,8

ИУСЮ.491816.053-39; -64; -40; -41

25

9

165

268

123

217

135

8,6

ИУСЮ.491816.054-36; -61; -37; -38

32

9

180

315

141

258

155

17,2

ИУСЮ.491816.055-36; -61; -37; -38

40/32

9

200

315

107

215

140

18,5

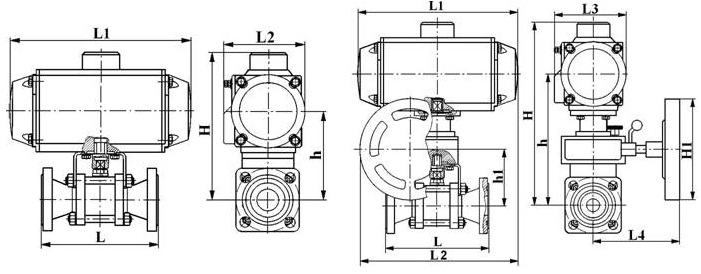

Наименование

Исполнение

DN

PN

L

L1

L2

L3

L4

H

H1

h

h1

Масса

ИУСЮ.491816.052-33; -62; -34; -35

15

До 4,0

140

210

260

95

192

290

200

217

92

13,1

ИУСЮ.491816.056-33; -62; -34; -35

20/15

150

210

260

95

192

290

200

217

92

14,0

ИУСЮ.491816.053-33; -62; -34; -35

25

165

268

290

123

192

322

200

235

100

14,4

ИУСЮ.491816.054-30; -59; -31; -32

32

180

315

315

141

192

373

200

259

112

23,0

ИУСЮ.491816.055-30; -59; -31; -32

40/32

200

315

315

141

192

373

200

259

112

24,5
