Автор:  Эак [ 07 янв 2019, 11:49 ]
Заголовок сообщения:  Поворотные затворы

Поворотные затворы достаточно интересный продукт в мире ТПА
Но у них есть как сильные стороны,так и слабые
Срок службы их небольшой и главные детали от которых исходит вся ответственность
это разумеется диск и седло (манжета)
Очень много зависит от конструктивов отдельных деталей поворотных затворов
Очень много зависит от материалов в поворотных затворах
И т.д и т.п
Посмотрим на различных примерах из практики межфланцевых поворотных затворов
Поворотные затворы WATTS INDUSTRIES (в работе были 2009-2012)
С 2003 года материнской компанией стала Watts Water Technologies, Inc.
https://www.watts.com/products/plumbing ... fly-valves
Д65 Д80 Д100 в общей сложности 18 штук спустя три года на системе охлаждения (98% этиленгликоль-40% +60% вода)

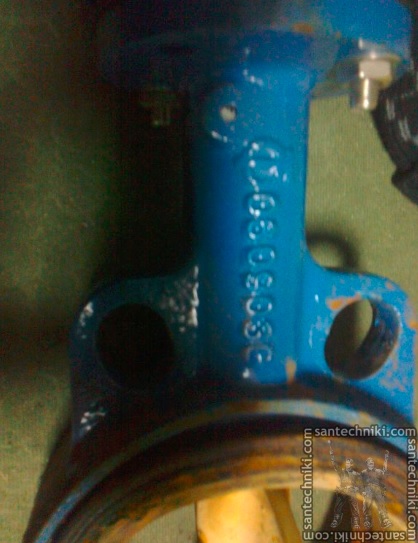

Корпус EN-CJS-400-15 (старая марка GGG40)-ковкий чугун
Диск EN-CJS-400-15 (старая марка GGG40)-ковкий чугун
Седло (манжета)-EPDM
Шток из нержавейки СС416
На таких системах с подобной агрессивной средой не следует использовать
поворотные затворы в которых диски из чугуна,правильнее из нержавейки
Иными словами здесь была допущена грубая ошибка в выборе поворотных затворах с чугунными дисками

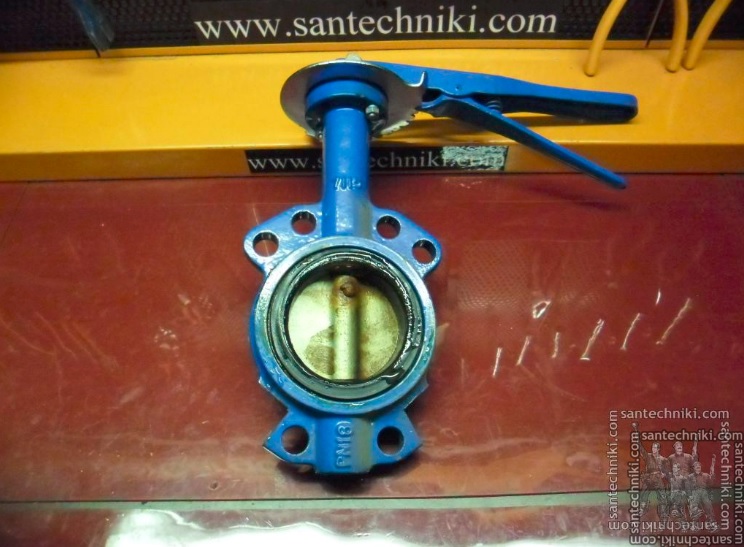

Фотки всех затворов не стал делать,и этих достаточно,

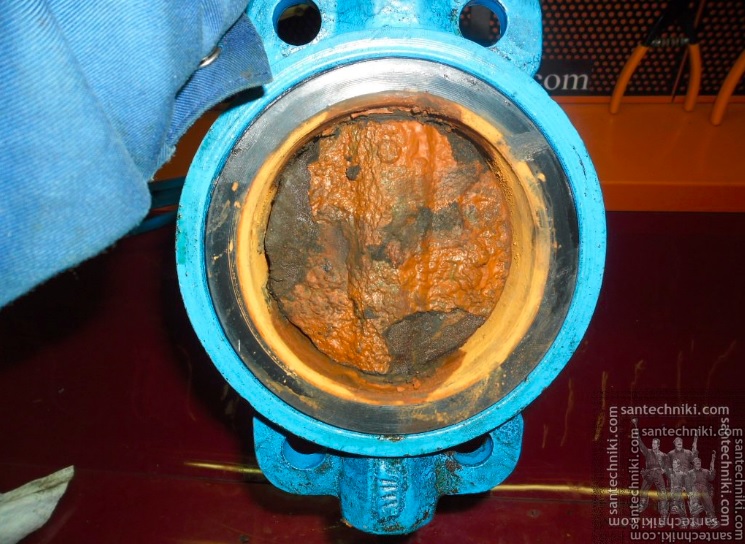

чтобы воочию убедиться что стало с чугунными дисками в этих 18ти поворотных затворах

Вложения:
Поворотные затворы / 1.jpg
141.12 КБ, Просмотров: 9571
Поворотные затворы / 1-.jpg
115.13 КБ, Просмотров: 9571
Поворотные затворы / 1--.jpg
114.4 КБ, Просмотров: 9571
Поворотные затворы / 1---.jpg
128.89 КБ, Просмотров: 9571
Поворотные затворы / 1----.jpg
154.76 КБ, Просмотров: 9571
Поворотные затворы / 1-----.jpg
118.31 КБ, Просмотров: 9571
Поворотные затворы / 1------.jpg
120.55 КБ, Просмотров: 9571
Поворотные затворы / 1-------.jpg
136.43 КБ, Просмотров: 9571

Автор:  Эак [ 07 янв 2019, 13:04 ]
Заголовок сообщения:  Re: Поворотные затворы

«Завод Квант» (ранее «Квант СПб»)
KVANT и её поворотный затвор (в работе был 2010-2012)

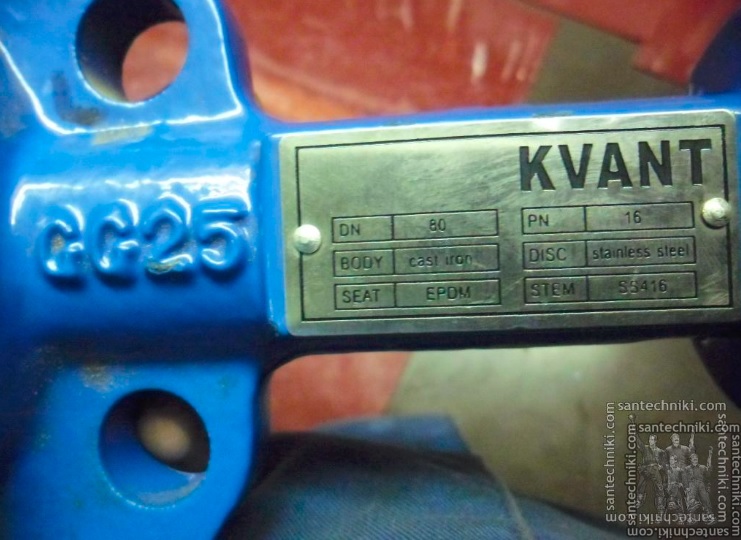

Сразу обращаем внимание на шильду поворотного затвора:
BODY(корпус)-cast iron,тобишь чугун.
Какая марка чугуна,для этого перемещаемся с шильды на корпус
и видим GG25,стало быть серый чугун (новая его марка EN-GJL-250)
Далее снова возвращаемся на шильду и читаем:
SEAT (Манжета/седло)-EPDM
DISC (Диск)-stanless steel (нержавка),что за нержавка-это мы увидим только на самом диске (СF8)
STEM (шток)-SS416
Данный поворотный затвор отстоял чуть более 2х лет и за сим начал течь (не держал давление в закрытом положении)
Условия в которых он стоял можно сказать идеальные:
ХВС после водоподготовки с давлением 4.2кг.
Анализы воды на которой стоял этот поворотный затвор делаются каждый месяц (на фото)
с основания компании,так что о плохой воде не может быть и речи.

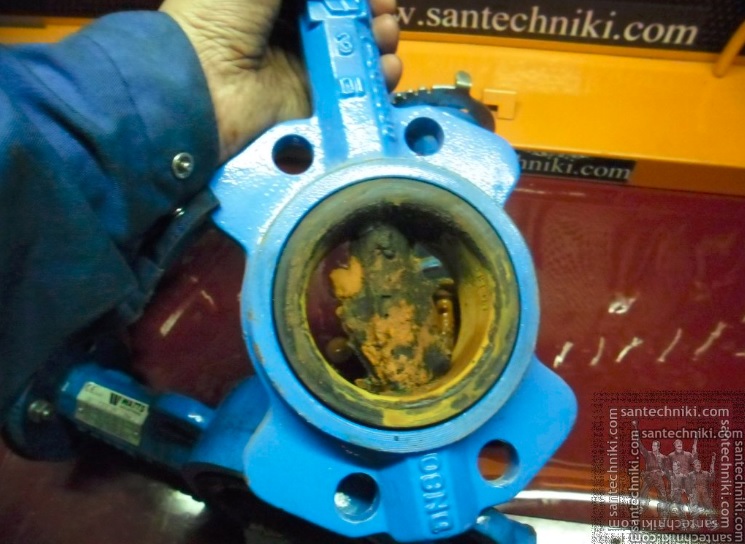

Вскроем и посмотрим этот затвор,чтобы убедиться из-за чего он перестал держать в закрытом положении

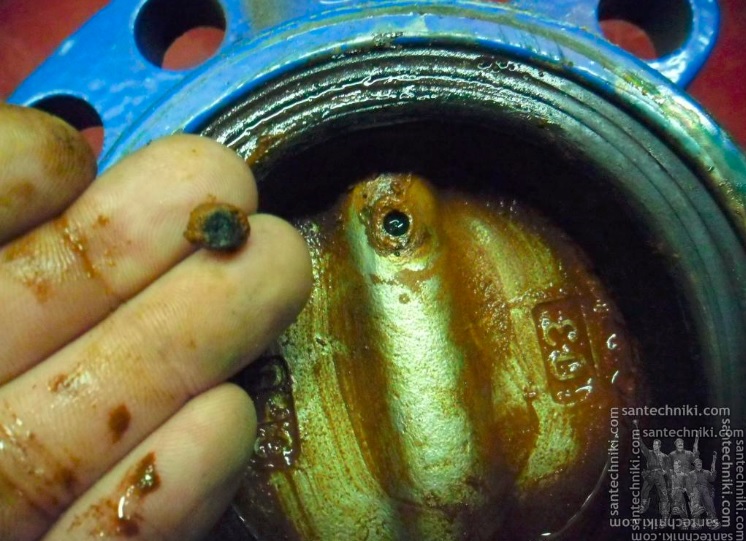

Сразу видим,что началось корродирование на штоке,где он фиксируется стальным штифтом в диске
Обратите внимание на то,как шток в диске фиксирует штифт.
Иными словами если штифт накрывается,то шток будет сам по себе,а диск сам по себе
И на этом поворотном затворе произошло бы это примерно через полгода
Одна сторона штифта сгнила и шток держится в диске только благодаря тому,
что вторая сторона штифта ещё жива была
Но разумеется это не относится к тому,что данный поворотный затвор перестал держать

Вложения:
Поворотные затворы / 1--.jpg
171.38 КБ, Просмотров: 9555
Поворотные затворы / 1.jpg
72.94 КБ, Просмотров: 9555
Поворотные затворы / 1---.jpg
124.42 КБ, Просмотров: 9555
Поворотные затворы / 1----.jpg
120.03 КБ, Просмотров: 9555
Поворотные затворы / 1-.jpg
114.73 КБ, Просмотров: 9555
Поворотные затворы / 2.jpg
136.67 КБ, Просмотров: 9555
Поворотные затворы / 2-.jpg
138.16 КБ, Просмотров: 9555
Поворотные затворы / 2--.jpg
143.66 КБ, Просмотров: 9555
Поворотные затворы / 2----.jpg
117.08 КБ, Просмотров: 9555
Поворотные затворы / 2-----.jpg
122.06 КБ, Просмотров: 9555

Автор:  Эак [ 07 янв 2019, 13:06 ]
Заголовок сообщения:  Re: Поворотные затворы

В продолжении

Вложения:
Поворотные затворы / 3.jpg
65.93 КБ, Просмотров: 9554
Поворотные затворы / 3-.jpg
95.17 КБ, Просмотров: 9554
Поворотные затворы / 3--.jpg
102.09 КБ, Просмотров: 9554
Поворотные затворы / 3---.jpg
66.56 КБ, Просмотров: 9554
Поворотные затворы / 3----.jpg
112.19 КБ, Просмотров: 9554

Автор:  Эак [ 07 янв 2019, 13:12 ]
Заголовок сообщения:  Re: Поворотные затворы

Перестал держать этот поворотный затвор KVANT в закрытом положении,
потому что седло (манжета) не из EPDM,а из хлама с песочным наполнителем
и попросту задубел, а вытащить его из корпуса попросту невозможно было,только срезать ножом на куски
Полное отсутствие эластичности
Это непорядочный производитель KVANT судя по этому его поворотному затвору

Вложения:
Поворотные затворы / 4.jpg
98.02 КБ, Просмотров: 9548
Поворотные затворы / 4-.jpg
118.78 КБ, Просмотров: 9548
Поворотные затворы / 4--.jpg
104.8 КБ, Просмотров: 9548
Поворотные затворы / 4---.jpg
118.22 КБ, Просмотров: 9548
Поворотные затворы / 4----.jpg
81.32 КБ, Просмотров: 9548

Автор:  Эак [ 08 янв 2019, 12:53 ]
Заголовок сообщения:  Re: Поворотные затворы

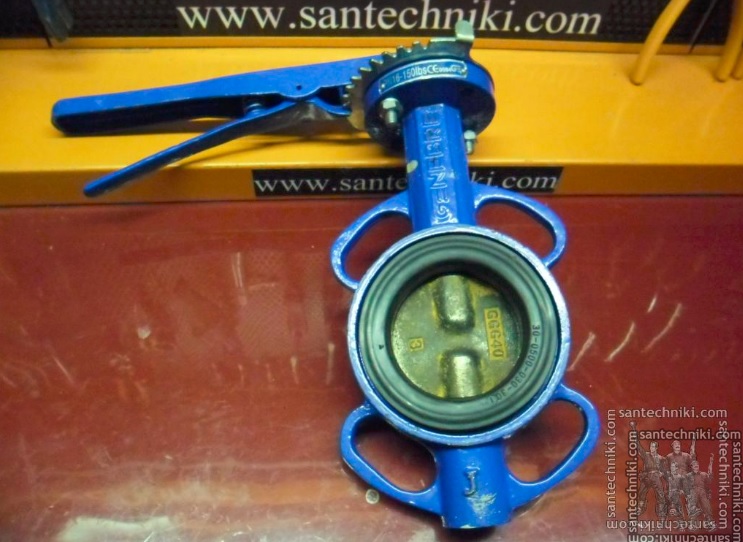

Следующий поворотный затвор 2103
от испанской компании Genebre
https://www.genebre.com/butterfly-valves
Этот поворотный затвор стоял в нормальных
условиях на системе охлаждения (вода +15 градусов,давление 5 bar)
Вода для охлаждения использовалась напрямую из Ладожского озера
Отработал он около 3х лет примерно и пришлось его демонтировать,
в связи с изменениями и переделками системы
Никаких проблем с данным поворотным затвором не было,полный порядок
Что можно сказать про данный поворотный затвор:
Здесь в конструктиве используется не один шток с диском,а шток-диск-шкворень
Корпус-серый чугун GG-20 (новый EN-GJL-200)
Шток из нержавки 1.4005
Шкворень из нержавки 1.4005
Диск-ковкий чугун GGG-40
Манжета (седло)-EPDM
Все детали хорошего качества
Здесь бы я сказал,что всё же не идеал-сферическая рабочая поверхность диска
Я встречал у одного из производителей просто эталон скруглённости рабочей поверхности диска,
потому как именно она влияет на изностойкость манжеты
Поэтому,приобретая поворотные затворы всегда смотрите и на диск в полностью открытом положении

Вложения:
Поворотные затворы / 1-.jpg
109.32 КБ, Просмотров: 9034
Поворотные затворы / 1--.jpg
117.07 КБ, Просмотров: 9034
Поворотные затворы / 1---.jpg
119.25 КБ, Просмотров: 9034
Поворотные затворы / 1----.jpg
61.5 КБ, Просмотров: 9034
Поворотные затворы / 1-----.jpg
80.23 КБ, Просмотров: 9034
Поворотные затворы / 1------.jpg
120.88 КБ, Просмотров: 9034
Поворотные затворы / 1--------.jpg
109.43 КБ, Просмотров: 9034
Поворотные затворы / 1-------.jpg
111.43 КБ, Просмотров: 9034
Поворотные затворы / 2.jpg
48.04 КБ, Просмотров: 9034
Поворотные затворы / 1---------.jpg
108.42 КБ, Просмотров: 9034

Автор:  Эак [ 08 янв 2019, 13:13 ]
Заголовок сообщения:  Re: Поворотные затворы

В продолжении

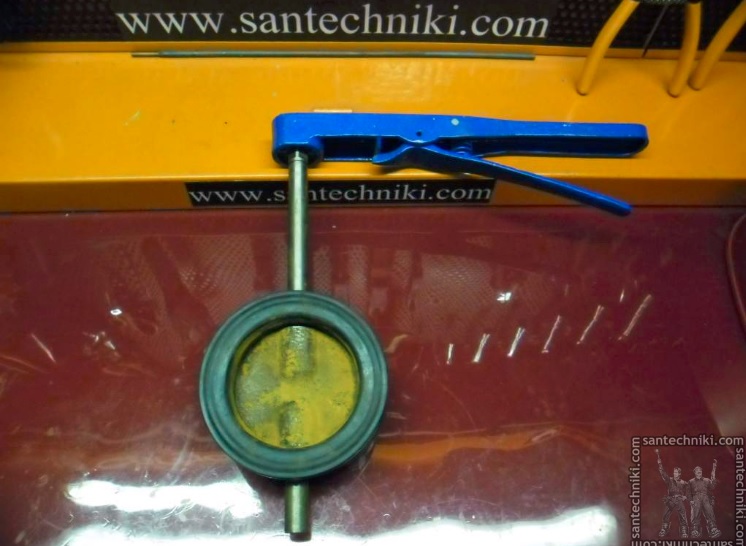

шток-диск-шкворень с манжетой

Вложения:
Поворотные затворы / 1.jpg
104.62 КБ, Просмотров: 9023
Поворотные затворы / 1-.jpg
89.7 КБ, Просмотров: 9023
Поворотные затворы / 1-.jpg
100.39 КБ, Просмотров: 9025
Поворотные затворы / Безымянный.jpg
115.75 КБ, Просмотров: 9025

Автор:  Эак [ 08 янв 2019, 14:00 ]
Заголовок сообщения:  Re: Поворотные затворы

Поворные затворы "Sigeval" (Испания)
Более 40 лет этому Испанскому Производителю
https://www.sigeval.com/productos/
В России достаточно много поворотных затворов под тм Гранвэл от компании АДЛ реализуется
АДЛ получает от Sigeval поворотные затворы в деталях
Далее осуществляет сборку,тестирование и реализует поворотные затворы под своей тм Гранвэл
https://adl.ru/truboprovodnaya-armatura ... ovorotnye/
На мой взгляд это одни из лучших поворотных затворов в России
Sigeval (Испания) и АДЛ (Россия) являются давними партнёрами по сей день
----------------------------------------------------------------------------------------------------------------------
Для многих людей в России поворотные затворы словно как жаренное и пюре
Но это заблуждение
В качестве примера обратите внимание,какая разновидность поворотных затворов у АДЛ
и у каждого их них своё предназначение
Здесь и разная марка чугуна корпусов,разный материал манжетов,разные диски и на разные системы,среды,параметры и т.д

Вложения:
Поворотные затворы / 1.jpg
173.94 КБ, Просмотров: 8991
Поворотные затворы / 1-.jpg
152.69 КБ, Просмотров: 8991
Поворотные затворы / 1--.jpg
138.98 КБ, Просмотров: 8991
Поворотные затворы / 1---.jpg
139.85 КБ, Просмотров: 8991

Автор:  Эак [ 08 янв 2019, 14:42 ]
Заголовок сообщения:  Re: Поворотные затворы

В качестве примера посмотрим на поворотный затвор Гранвэл от АДЛ ЗП ВЛ DN80 PN16bar +95 (кратк +110)
Корпус из ковкого чугуна GGG40
Манжета (седло) EPDM
Диск из нержавейки CF8M
Шток из нержавейки (AISI 316)
Большой плюс,что АДЛ ещё и реализовывает манжеты как ЗиП
Порой вместо того,чтобы заменить одно седло со временем,люди меняют зачем-то целиком поворотный затвор,
но по мне это деньги на ветер

Вложения:
Поворотные затворы / 1.jpg
134.7 КБ, Просмотров: 8962
Поворотные затворы / 1-.jpg
106.72 КБ, Просмотров: 8962
Поворотные затворы / 1--.jpg
121.88 КБ, Просмотров: 8962
Поворотные затворы / 1---.jpg
112.25 КБ, Просмотров: 8962
Поворотные затворы / 1----.jpg
129.47 КБ, Просмотров: 8962
Поворотные затворы / 1-----.jpg
134.68 КБ, Просмотров: 8962

Автор:  Эак [ 08 янв 2019, 15:00 ]
Заголовок сообщения:  Re: Поворотные затворы

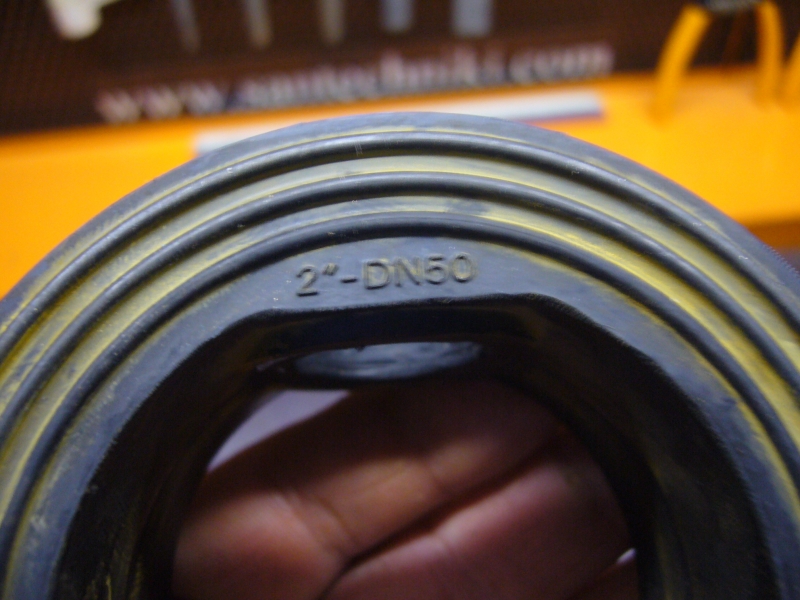

Какая бы не была золотая манжета из EPDM но придёт время,
когда потребуется её замена

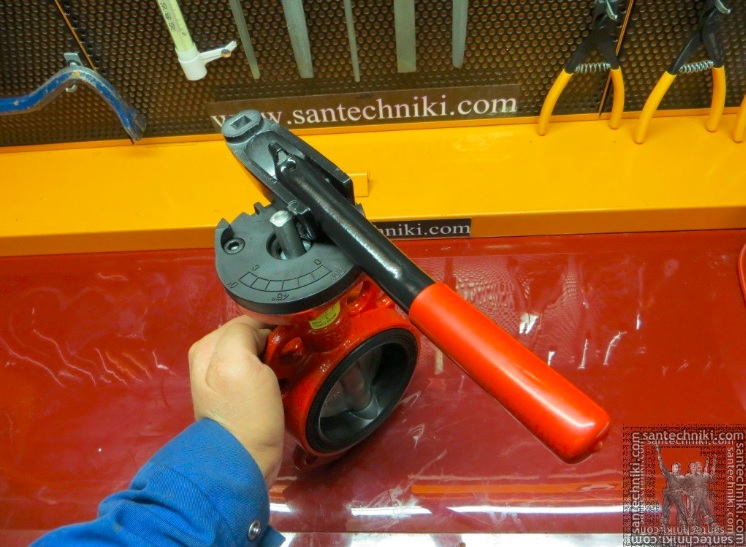

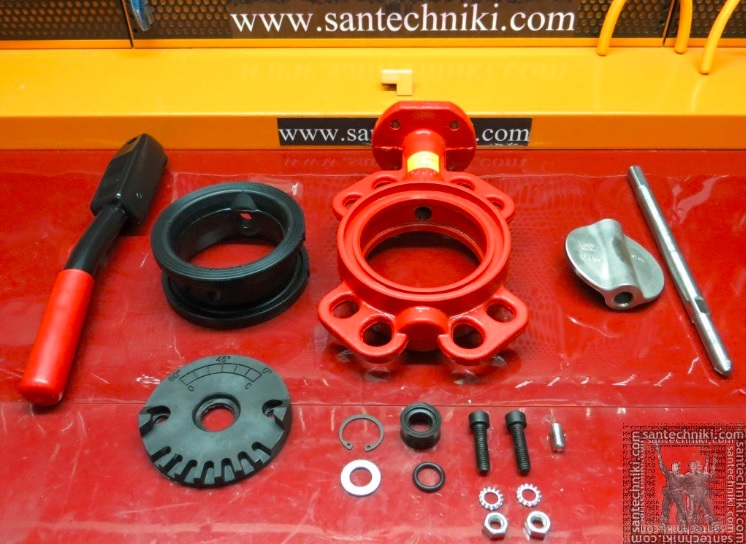

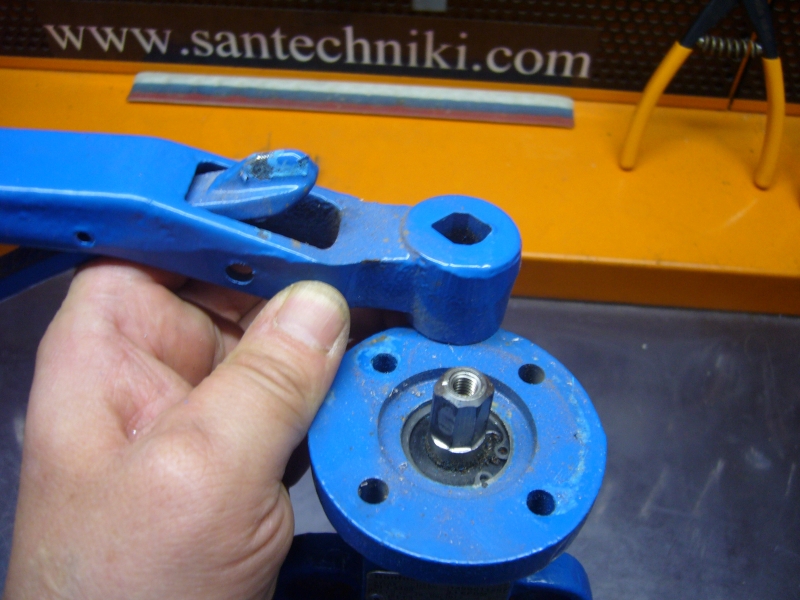

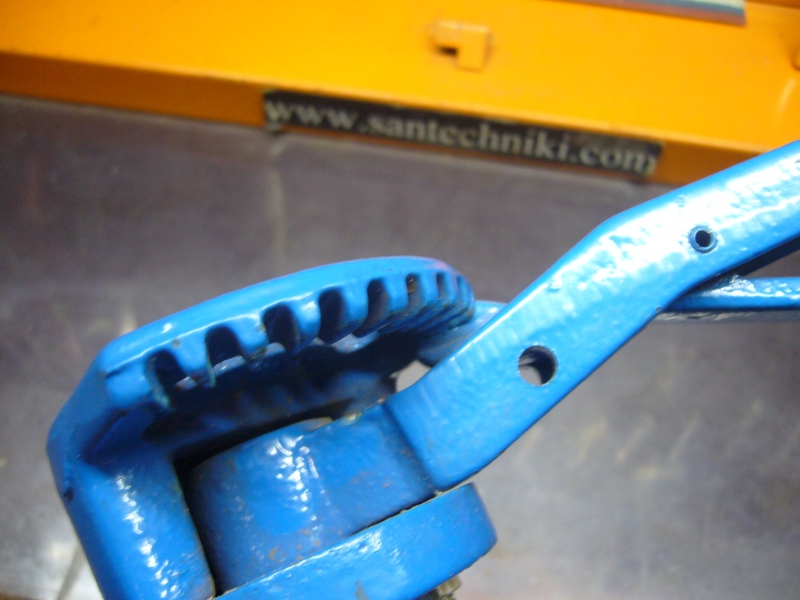

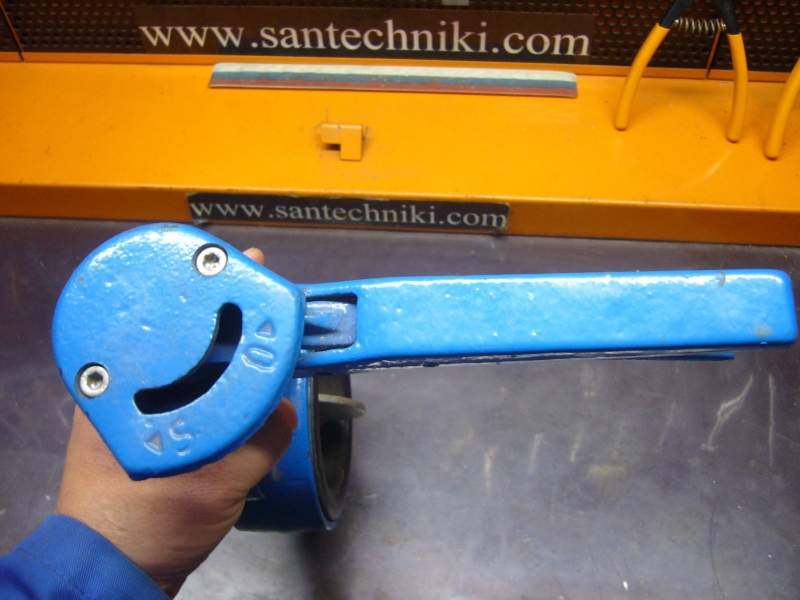

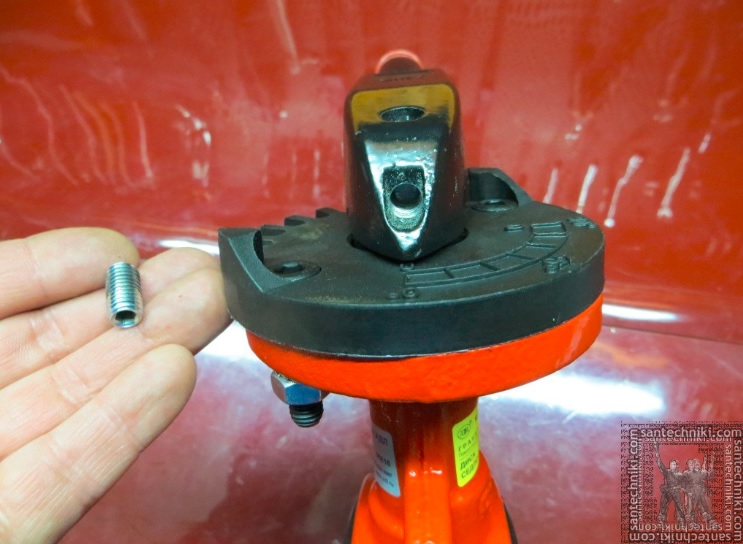

Для этого потребуется разобрать поворотный затвор как скажим этот Гранвэл
Всё разбирается в нём легко без всяких проблем

Вложения:
Поворотные затворы / 1.jpg
113.59 КБ, Просмотров: 8950
Поворотные затворы / 1-.jpg
106.05 КБ, Просмотров: 8950
Поворотные затворы / 1--.jpg
138.09 КБ, Просмотров: 8950
Поворотные затворы / 1---.jpg
107.81 КБ, Просмотров: 8950
Поворотные затворы / 1----.jpg
124.99 КБ, Просмотров: 8950
Поворотные затворы / 1-----.jpg
115.6 КБ, Просмотров: 8950

Автор:  Эак [ 08 янв 2019, 15:12 ]
Заголовок сообщения:  Re: Поворотные затворы

Уплотнители ЕPDM хорошего качества на штоке

Вложения:
Поворотные затворы / 1.jpg
132.08 КБ, Просмотров: 8921
Поворотные затворы / 1-.jpg
119 КБ, Просмотров: 8921
Поворотные затворы / 1--.jpg
118.11 КБ, Просмотров: 8921
Поворотные затворы / 1---.jpg
117.12 КБ, Просмотров: 8921
Поворотные затворы / 1----.jpg
115 КБ, Просмотров: 8921
Поворотные затворы / 1-----.jpg
117.52 КБ, Просмотров: 8921
Поворотные затворы / 1------.jpg
130.55 КБ, Просмотров: 8921
Поворотные затворы / 1-------.jpg
122.47 КБ, Просмотров: 8921

Автор:  Эак [ 08 янв 2019, 15:28 ]
Заголовок сообщения:  Re: Поворотные затворы

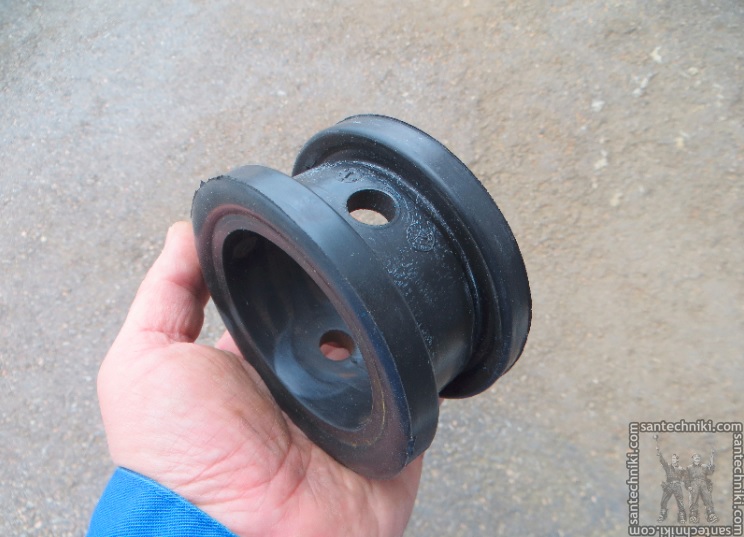

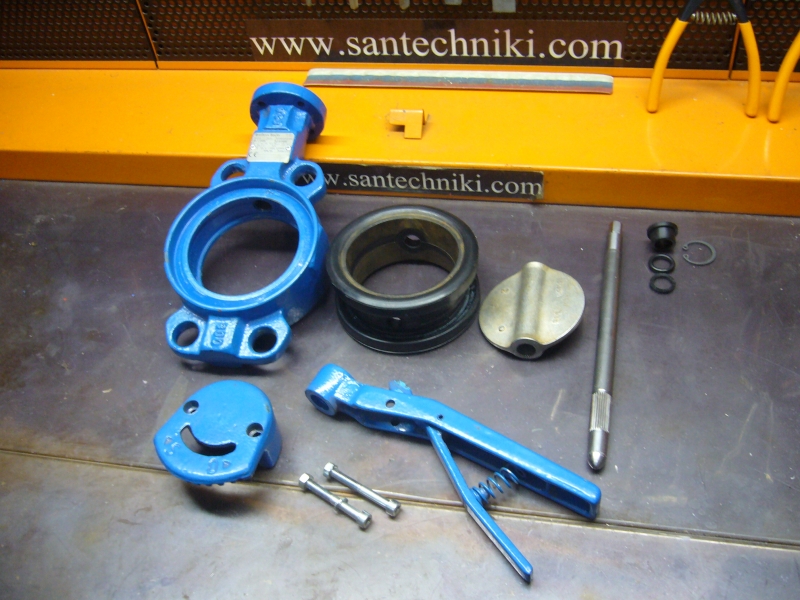

В завершении вынимаем шток,диск и саму манжету
После замены манжеты собираем в обратном порядке

Вложения:
Поворотные затворы / 1.jpg
129.25 КБ, Просмотров: 8902
Поворотные затворы / 1-.jpg
117.88 КБ, Просмотров: 8902
Поворотные затворы / 1---.jpg
114.46 КБ, Просмотров: 8902
Поворотные затворы / 1----.jpg
115.71 КБ, Просмотров: 8902
Поворотные затворы / 1-----.jpg
115.67 КБ, Просмотров: 8902
Поворотные затворы / 1------.jpg
91.56 КБ, Просмотров: 8902
Поворотные затворы / 2.jpg
124.08 КБ, Просмотров: 8902
Поворотные затворы / 2-.jpg
142.06 КБ, Просмотров: 8902

Автор:  Эак [ 08 янв 2019, 16:02 ]
Заголовок сообщения:  Re: Поворотные затворы

Поворотный затвор Гранвэл от АДЛ ЗП ВЛ DN100 PN16bar +95 (кратк +110)

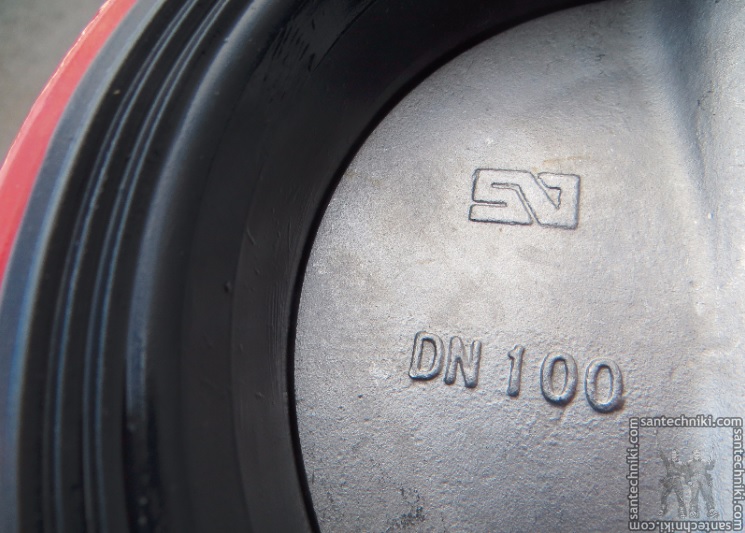

Маркировки логотипа Sigeval на деталях

Вложения:
Поворотные затворы / 2.jpg
124.64 КБ, Просмотров: 8878
Поворотные затворы / 2-.jpg
104.99 КБ, Просмотров: 8878
Поворотные затворы / 2--.jpg
102.88 КБ, Просмотров: 8878
Поворотные затворы / 2----.jpg
81.59 КБ, Просмотров: 8878
Поворотные затворы / 2-----.jpg
100.25 КБ, Просмотров: 8878
Поворотные затворы / 2------.jpg
126.49 КБ, Просмотров: 8878
Поворотные затворы / 2-------.jpg
133.12 КБ, Просмотров: 8878
Поворотные затворы / 2--------.jpg
96.28 КБ, Просмотров: 8878

Автор:  Эак [ 08 янв 2019, 16:10 ]
Заголовок сообщения:  Re: Поворотные затворы

Сферическая рабочая поверхность хорошая у этого диска поворотного затвора Гранвэл

Вложения:
Поворотные затворы / 3.jpg
140.84 КБ, Просмотров: 8867
Поворотные затворы / 3-.jpg
131.73 КБ, Просмотров: 8867
Поворотные затворы / 3--.jpg
110.78 КБ, Просмотров: 8867

Автор:  Эак [ 08 янв 2019, 16:22 ]
Заголовок сообщения:  Re: Поворотные затворы

Поворотные затворы Гранвэл от АДЛ ЗП ВЛ 65,80,100 в количестве 20 штук
Шестой год прекрасно служат на системе охлаждения (этиленгликоль + вода)

Вложения:
Поворотные затворы / 0-.jpg
114.33 КБ, Просмотров: 8840
Поворотные затворы / 1.jpg
77.98 КБ, Просмотров: 8840
Поворотные затворы / 1----.jpg
71.34 КБ, Просмотров: 8840
Поворотные затворы / 1---.jpg
55.75 КБ, Просмотров: 8840
Поворотные затворы / 1-.jpg
95.02 КБ, Просмотров: 8840
Поворотные затворы / 1--.jpg
60.44 КБ, Просмотров: 8840

Автор:  Эак [ 08 янв 2019, 18:51 ]
Заголовок сообщения:  Re: Поворотные затворы

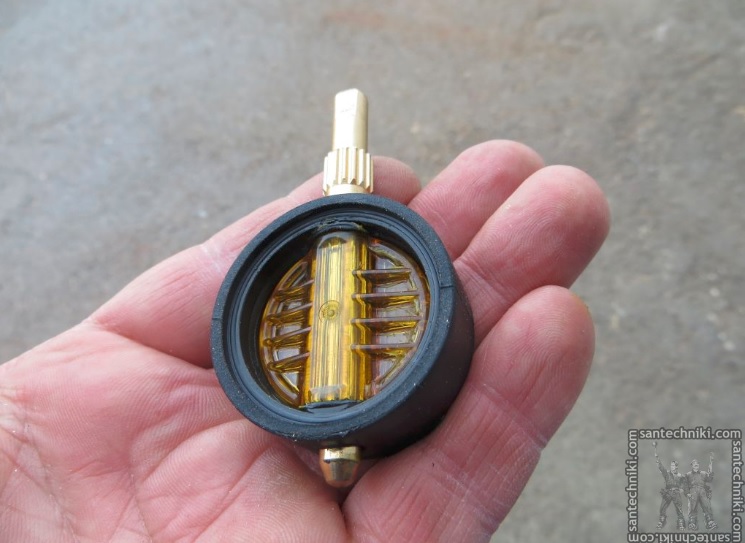

Не так уж и давно Итальянский Производитель RUBINETTERIE BRESCIANE
вывел новый запатентованный свой продукт-линейку латунных резьбовых поворотных затворов серии EUROFLY и FLY
Корпус из латуни CW617N
Диск выполнен из Полиэфиримида (PEI), изготовленный из аморфной смолы (ULTEM 1000)
Манжета (седло) из EPDM
Шток из латуни CW614N
Расчитаны эти затворы:
Давление 16 bar +130 градусов
Регулировка состоит из 5ти положений:
0 (полностью открыт) -1-2-3-4 (полностью закрыт)

Вложения:
Поворотные затворы / 1.jpg
155.59 КБ, Просмотров: 8715
Поворотные затворы / 1-.jpg
164.15 КБ, Просмотров: 8715
Поворотные затворы / 1--.jpg
166.44 КБ, Просмотров: 8715
Поворотные затворы / 1---.jpg
136.96 КБ, Просмотров: 8715
Поворотные затворы / 1----.jpg
135.39 КБ, Просмотров: 8715
Поворотные затворы / 1-----.jpg
136.91 КБ, Просмотров: 8715
Поворотные затворы / 1------.jpg
123.42 КБ, Просмотров: 8715

Автор:  Эак [ 08 янв 2019, 19:24 ]
Заголовок сообщения:  Re: Поворотные затворы

Небольшой обзор для понимания подобных поворотных затворов

Вложения:
Поворотные затворы / 1.jpg
94.94 КБ, Просмотров: 8685
Поворотные затворы / 1--.jpg
88.23 КБ, Просмотров: 8685
Поворотные затворы / 1---.jpg
91.04 КБ, Просмотров: 8685
Поворотные затворы / 1----.jpg
100.59 КБ, Просмотров: 8685
Поворотные затворы / 1-----.jpg
70.44 КБ, Просмотров: 8685
Поворотные затворы / 2.jpg
84.73 КБ, Просмотров: 8685

Автор:  Эак [ 08 янв 2019, 19:26 ]
Заголовок сообщения:  Re: Поворотные затворы

В продолжении

Вложения:
Поворотные затворы / 2-.jpg
104.12 КБ, Просмотров: 8665
Поворотные затворы / 2--.jpg
89.26 КБ, Просмотров: 8665
Поворотные затворы / 2---.jpg
97.34 КБ, Просмотров: 8665
Поворотные затворы / 2----.jpg
84.25 КБ, Просмотров: 8665
Поворотные затворы / 2-----.jpg
74.5 КБ, Просмотров: 8665
Поворотные затворы / 3.jpg
94.12 КБ, Просмотров: 8665
Поворотные затворы / 3-.jpg
84.04 КБ, Просмотров: 8665
Поворотные затворы / 3--.jpg
109.39 КБ, Просмотров: 8665

Автор:  Эак [ 08 янв 2019, 19:47 ]
Заголовок сообщения:  Re: Поворотные затворы

В продолжении немного фоток в разрезах
Детали этих поворотных затворов качественные конечно
Но говорить об этих поворотных затворах в работе слишком ещё рано,хоть они в России уже и продаются

Вложения:
Поворотные затворы / 0.jpg
114.35 КБ, Просмотров: 8661
Поворотные затворы / 0-.jpg
91.63 КБ, Просмотров: 8661
Поворотные затворы / 1.jpg
103.56 КБ, Просмотров: 8661
Поворотные затворы / 1--.jpg
93.62 КБ, Просмотров: 8661
Поворотные затворы / 1---.jpg
83.64 КБ, Просмотров: 8661
Поворотные затворы / 2.jpg
102.35 КБ, Просмотров: 8661
Поворотные затворы / 2-.jpg
103.66 КБ, Просмотров: 8661
Поворотные затворы / 2--.jpg
90.94 КБ, Просмотров: 8661
Поворотные затворы / 2---.jpg
97.78 КБ, Просмотров: 8661
Поворотные затворы / 2----.jpg
92.28 КБ, Просмотров: 8661

Автор:  Эак [ 08 янв 2019, 21:44 ]
Заголовок сообщения:  Re: Поворотные затворы

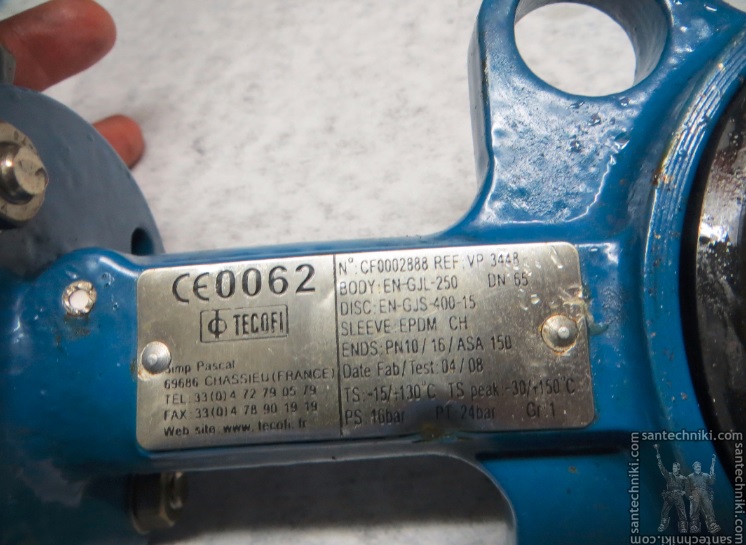

Поворотный затвор Tecofi серии Tecfly (Франция)
https://www.tecofi.fr/categorie/vannes-papillon/
Корпус из серого чугуна EN-GJL-250
Диск из ковкого чугуна EN-CJS-400-15
Maнжета из жаростойкого EPDM CH

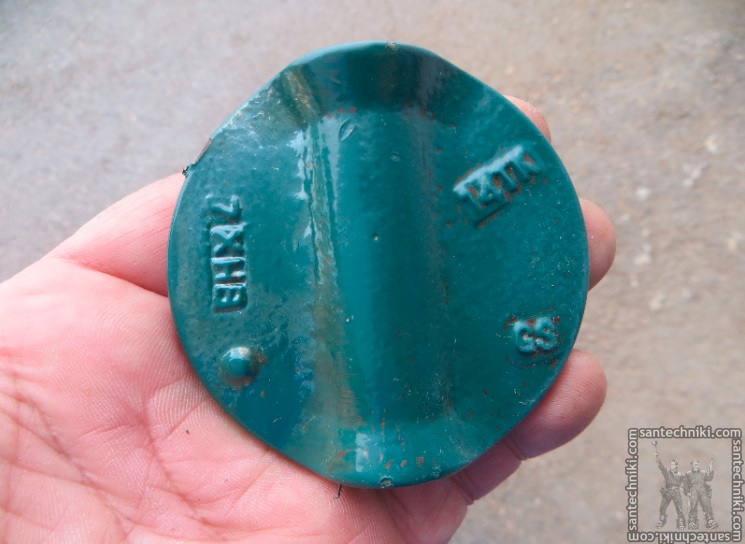

Тоже вот диск на охлаждении (этиленгликоль+вода) скончался в своё время
Вины производителя нет никакой,что был установлен этот поворотный затвор там,где не его место
При этом манжета EPDM CH была в отличном состоянии

Вложения:
Поворотные затворы / 1.jpg
117.4 КБ, Просмотров: 8517
Поворотные затворы / 1-.jpg
118.7 КБ, Просмотров: 8517
Поворотные затворы / 1--.jpg
114.45 КБ, Просмотров: 8517
Поворотные затворы / 1---.jpg
111.73 КБ, Просмотров: 8517
Поворотные затворы / 1----.jpg
144.88 КБ, Просмотров: 8517
Поворотные затворы / 1-----.jpg
101.84 КБ, Просмотров: 8517

Автор:  Эак [ 08 янв 2019, 21:58 ]
Заголовок сообщения:  Re: Поворотные затворы

У меня на работе установлены подобные поворотные затворы Tecofi
на хвс и теплоснабжении и полный порядок 10 лет

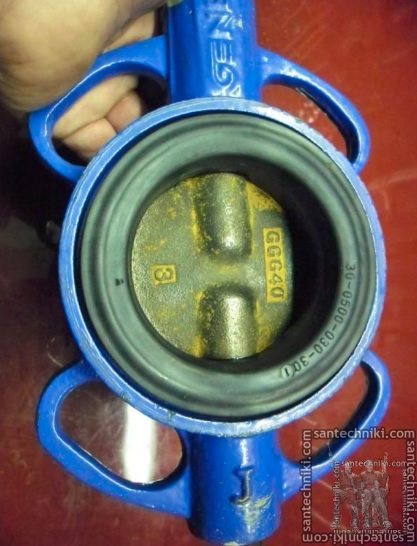

А вот у коллеги в Саратове на хвс диск GGG40 у Tecofi начал корродировать через два года
Здесь тоже нужно учитывать качество Российской воды в которой этому чугуну не очень комфортно

Вложения:
Поворотные затворы / 1.jpg
67.33 КБ, Просмотров: 8500
Поворотные затворы / 1-.jpg
67 КБ, Просмотров: 8500
Поворотные затворы / 1--.jpg
70.46 КБ, Просмотров: 8500
Поворотные затворы / 1---.jpg
65.31 КБ, Просмотров: 8500

Автор:  Эак [ 09 янв 2019, 20:01 ]
Заголовок сообщения:  Re: Поворотные затворы

Тоже достаточно известный Французский производитель поворотных затворов
Socla sas была основана в 1956 году в местечке Вирей-ле-Гранд
Затем эту компанию приобрёл Danfoss и название сменилось на Danfoss Socla sas
В 2011 году Danfoss продал эту французскую компанию
Watts Water Technologies, Inc.стал владельцем Socla sas и по сей день
Сокла производила и производит достаточно много разнообразных поворотных затворов
http://www.socla.com/SOC/site_Uk/catego ... valves.jsp
Посмотрим на примере их поворотного затвора серии SYLAX DN80 который был установлен
на хвс в 2008 году а спустя 8 лет был заменён на межфланцевый обратный клапан той же Socla
в связи с реконструкцией
Корпус серый чугун JL1040 (EN-GJL-250)
Диск из нержавки 1.4408
Манжета EPDM (тм OREG)
Шток из нержавки 1.4542 или 1.4028
Детали этого поворотного затвора хорошего качества

Вложения:
Поворотные затворы / P1400915.JPG
363.58 КБ, Просмотров: 7584
Поворотные затворы / P1400916.JPG
359.92 КБ, Просмотров: 7584
Поворотные затворы / P1400918.JPG
339.92 КБ, Просмотров: 7584
Поворотные затворы / P1400919.JPG
359.23 КБ, Просмотров: 7584
Поворотные затворы / P1400920.JPG
361.33 КБ, Просмотров: 7584
Поворотные затворы / P1400921.JPG
386.28 КБ, Просмотров: 7584
Поворотные затворы / P1400922.JPG
340.27 КБ, Просмотров: 7584
Поворотные затворы / P1400923.JPG
364.11 КБ, Просмотров: 7584
Поворотные затворы / P1400924.JPG
347.69 КБ, Просмотров: 7584
Поворотные затворы / P1400925.JPG
347.34 КБ, Просмотров: 7584

Автор:  Эак [ 09 янв 2019, 20:09 ]
Заголовок сообщения:  Re: Поворотные затворы

В продолжении

Вложения:
Поворотные затворы / P1400926.JPG
323.23 КБ, Просмотров: 7576
Поворотные затворы / P1400927.JPG
364.09 КБ, Просмотров: 7576
Поворотные затворы / P1400928.JPG
346.01 КБ, Просмотров: 7576
Поворотные затворы / P1400929.JPG
357.44 КБ, Просмотров: 7576
Поворотные затворы / P1400930.JPG
360.45 КБ, Просмотров: 7576
Поворотные затворы / P1400931.JPG
368.08 КБ, Просмотров: 7576
Поворотные затворы / P1400932.JPG
361.53 КБ, Просмотров: 7576
Поворотные затворы / P1400933.JPG
322.9 КБ, Просмотров: 7576
Поворотные затворы / P1400934.JPG
331.26 КБ, Просмотров: 7576
Поворотные затворы / P1400935.JPG
335.59 КБ, Просмотров: 7576

Автор:  Эак [ 09 янв 2019, 20:15 ]
Заголовок сообщения:  Re: Поворотные затворы

Вот здесь прижимная втулка и подшипник скольжения на штоке
из термопластика армированного стекловолокном
Я вообще привык,что подшипники скольжения в основном из PTFE

Вложения:
Поворотные затворы / P1400936.JPG
354.13 КБ, Просмотров: 7569
Поворотные затворы / P1400937.JPG
367.96 КБ, Просмотров: 7569
Поворотные затворы / P1400938.JPG
347.1 КБ, Просмотров: 7569
Поворотные затворы / P1400939.JPG
327.28 КБ, Просмотров: 7569
Поворотные затворы / P1400940.JPG
351.42 КБ, Просмотров: 7569
Поворотные затворы / P1400941.JPG
336.36 КБ, Просмотров: 7569
Поворотные затворы / P1400942.JPG
369.09 КБ, Просмотров: 7569
Поворотные затворы / P1400943.JPG
343.97 КБ, Просмотров: 7569
Поворотные затворы / P1400944.JPG
354.9 КБ, Просмотров: 7569
Поворотные затворы / P1400945.JPG
365.89 КБ, Просмотров: 7569

Автор:  Эак [ 09 янв 2019, 20:24 ]
Заголовок сообщения:  Re: Поворотные затворы

В этом поворотном затворе так же без труда можно со временем
заменить любую деталь при необходимости
Главное,чтобы в продаже имелись

Вложения:
Поворотные затворы / P1400946.JPG
331.92 КБ, Просмотров: 7561
Поворотные затворы / P1400947.JPG
282.65 КБ, Просмотров: 7561
Поворотные затворы / P1400949.JPG
296.29 КБ, Просмотров: 7561
Поворотные затворы / P1400951.JPG
287.47 КБ, Просмотров: 7561
Поворотные затворы / P1400952.JPG
369.92 КБ, Просмотров: 7561
Поворотные затворы / P1400953.JPG
319.48 КБ, Просмотров: 7561
Поворотные затворы / P1400954.JPG
315.06 КБ, Просмотров: 7561

Автор:  Эак [ 09 янв 2019, 20:29 ]
Заголовок сообщения:  Re: Поворотные затворы

Сферическая рабочая поверхность у диска хорошая

Вложения:
Поворотные затворы / P1400955.JPG
304.79 КБ, Просмотров: 7551
Поворотные затворы / P1400956.JPG
311.59 КБ, Просмотров: 7551
Поворотные затворы / P1400957.JPG
299.55 КБ, Просмотров: 7551
Поворотные затворы / P1400958.JPG
297.46 КБ, Просмотров: 7551
Поворотные затворы / P1400959.JPG
294.77 КБ, Просмотров: 7551
Поворотные затворы / P1400960.JPG
363.56 КБ, Просмотров: 7551
Поворотные затворы / P1400961.JPG
350.6 КБ, Просмотров: 7551
Поворотные затворы / P1400962.JPG
345.19 КБ, Просмотров: 7551
Поворотные затворы / P1400963.JPG
323.87 КБ, Просмотров: 7551
Поворотные затворы / P1400964.JPG
322.49 КБ, Просмотров: 7551

Автор:  Эак [ 09 янв 2019, 20:33 ]
Заголовок сообщения:  Re: Поворотные затворы

Манжета из EPDM хорошая
Прочная и эластичная

Вложения:
Поворотные затворы / P1400965.JPG
326.59 КБ, Просмотров: 7551
Поворотные затворы / P1400966.JPG
355.87 КБ, Просмотров: 7551
Поворотные затворы / P1400967.JPG
333.32 КБ, Просмотров: 7551
Поворотные затворы / P1400968.JPG
326.11 КБ, Просмотров: 7551
Поворотные затворы / P1400969.JPG
339.56 КБ, Просмотров: 7551
Поворотные затворы / P1400970.JPG
339.78 КБ, Просмотров: 7551
Поворотные затворы / P1400971.JPG
327.3 КБ, Просмотров: 7551

Автор:  Эак [ 09 янв 2019, 20:42 ]
Заголовок сообщения:  Re: Поворотные затворы

Когда поворотный затвор изготовлен из качественных деталей
и установлен там,где ему место предназначено,так и будет он приносить пользу
а не мучаться

Вложения:
Поворотные затворы / P1400972.JPG
342.77 КБ, Просмотров: 7542
Поворотные затворы / P1400973.JPG
325.03 КБ, Просмотров: 7542
Поворотные затворы / P1400974.JPG
339.98 КБ, Просмотров: 7542
Поворотные затворы / P1400975.JPG
367.71 КБ, Просмотров: 7542
Поворотные затворы / P1400976.JPG
340.68 КБ, Просмотров: 7542
Поворотные затворы / P1400977.JPG
339.8 КБ, Просмотров: 7542
Поворотные затворы / P1400978.JPG
337 КБ, Просмотров: 7542
Поворотные затворы / P1400979.JPG
344.28 КБ, Просмотров: 7542
Поворотные затворы / P1400980.JPG
319.35 КБ, Просмотров: 7542
Поворотные затворы / P1400981.JPG
377.75 КБ, Просмотров: 7542

Автор:  Эак [ 09 янв 2019, 20:53 ]
Заголовок сообщения:  Re: Поворотные затворы

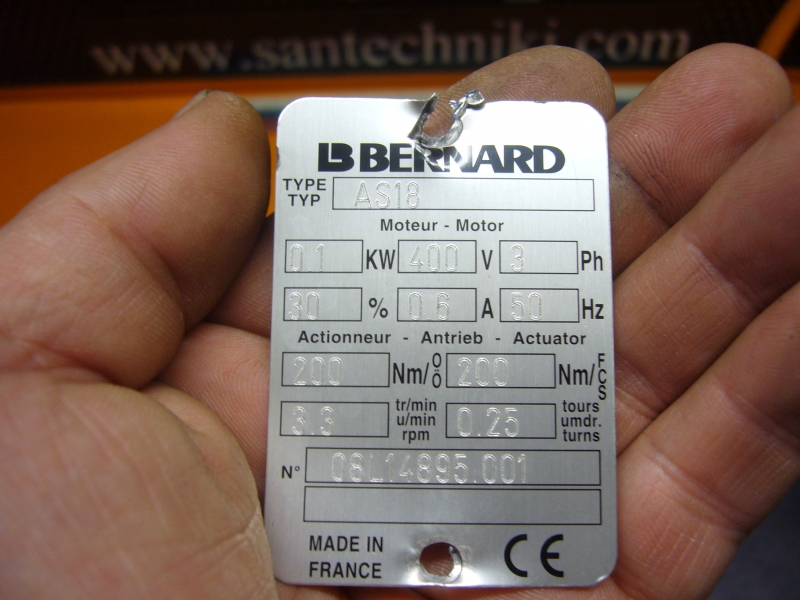

Шильду перефоткал

Вложения:
Поворотные затворы / Р1400916.jpg
108.11 КБ, Просмотров: 7540

Автор:  Эак [ 09 янв 2019, 21:00 ]
Заголовок сообщения:  Re: Поворотные затворы

Как распознать повортный затвор из ковкого чугуна или из серого,
когда они в эпоксидном покрытии,а узнать кому-то захочется
Выбираете место на затворе и слегка просверливаете
У серого чугуна при сверлении появится чёрный порошок (пыль)
У ковкого чугуна при сверлении появится мелкая стружка (на фото затвор из ковкого чугуна)

Вложения:
Поворотные затворы / P1400985.JPG
319.03 КБ, Просмотров: 7538
Поворотные затворы / P1400986.JPG
341.21 КБ, Просмотров: 7538
Поворотные затворы / P1400987.JPG
303.66 КБ, Просмотров: 7538

Автор:  Эак [ 09 янв 2019, 21:49 ]
Заголовок сообщения:  Re: Поворотные затворы

У SOCLA как я ранее говорил,в разнообразии поворотных затворов
SOCLA серии VFY-WH (SYLAX)
В этих затворах диск из ковкого чугуна GGG-40 c полиамидным покрытием (зелёного цвета)

Вложения:
Поворотные затворы / 2.jpg
147.79 КБ, Просмотров: 7441
Поворотные затворы / 2-.jpg
129.82 КБ, Просмотров: 7441
Поворотные затворы / 1-----.jpg
106.04 КБ, Просмотров: 7441
Поворотные затворы / 1-.jpg
101.33 КБ, Просмотров: 7441
Поворотные затворы / 1--.jpg
98.96 КБ, Просмотров: 7441
Поворотные затворы / 1------.jpg
90.57 КБ, Просмотров: 7441
Поворотные затворы / 1---.jpg
89.23 КБ, Просмотров: 7441
Поворотные затворы / 1----.jpg
78.91 КБ, Просмотров: 7441
Поворотные затворы / 1.jpg
124.08 КБ, Просмотров: 7441

Автор:  Эак [ 09 янв 2019, 22:08 ]
Заголовок сообщения:  Re: Поворотные затворы

В остальном у него всё тоже самое,что и у ранее показанного SOCLA с диском из нержавки

Вложения:
Поворотные затворы / 1.jpg
145.17 КБ, Просмотров: 7426
Поворотные затворы / 1-.jpg
123.15 КБ, Просмотров: 7426
Поворотные затворы / 1--.jpg
107.76 КБ, Просмотров: 7426
Поворотные затворы / 1---.jpg
92.84 КБ, Просмотров: 7426
Поворотные затворы / 1----.jpg
112 КБ, Просмотров: 7426

Автор:  Эак [ 09 янв 2019, 23:28 ]
Заголовок сообщения:  Re: Поворотные затворы

Поворотные затворы Socla могут комплектоваться по разному,исходя из среды
и параметров:
Корпус из серого чугуна,ковкого чугуна,стали,из нержавки
Диск из ковкого чугуна с полиамидным покрытием,с эпоксидным покрытием,
из нержавки,из алюминиевой бронзы
Манжета из EPDM,из белого EPDM,из Нитрила,из Карбоксилатного нитрила,
из Силикона,из Фторкаучука FKM,из Гипалона

Автор:  Эак [ 10 янв 2019, 19:54 ]
Заголовок сообщения:  Re: Поворотные затворы

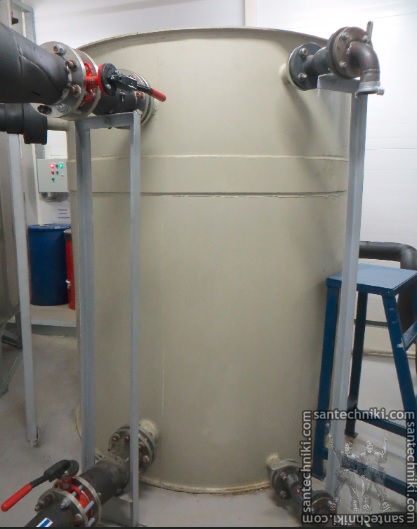

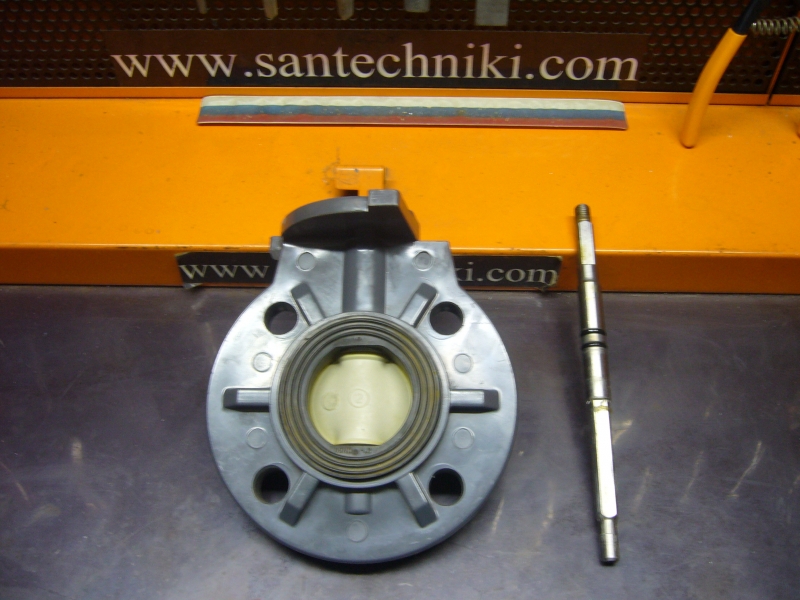

Поворотный затвор от китайского производителя:
Xiamen Shieyu Plastic Co.,Ltd.
тм S.H
http://xmsanking.cn
Давольно неплохой поворотный затвор скажим для хвс
Один из его плюсов,что он не корродирует

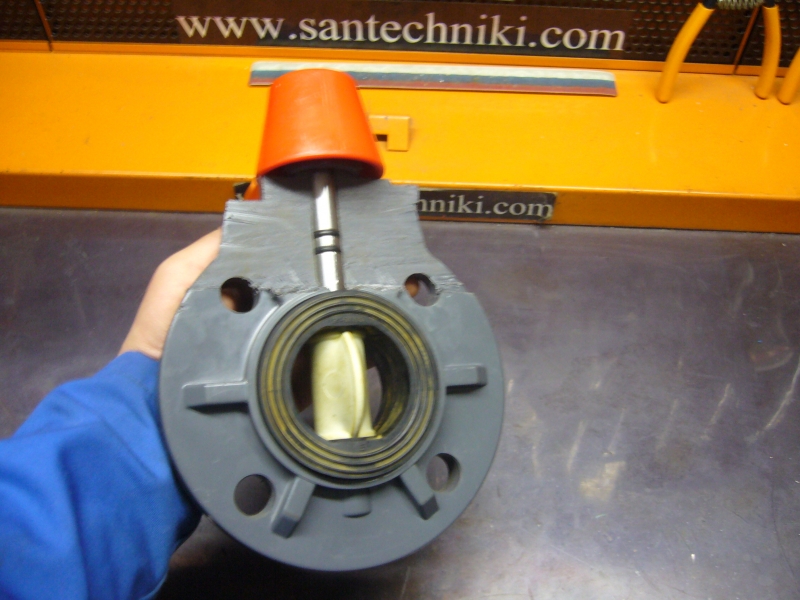

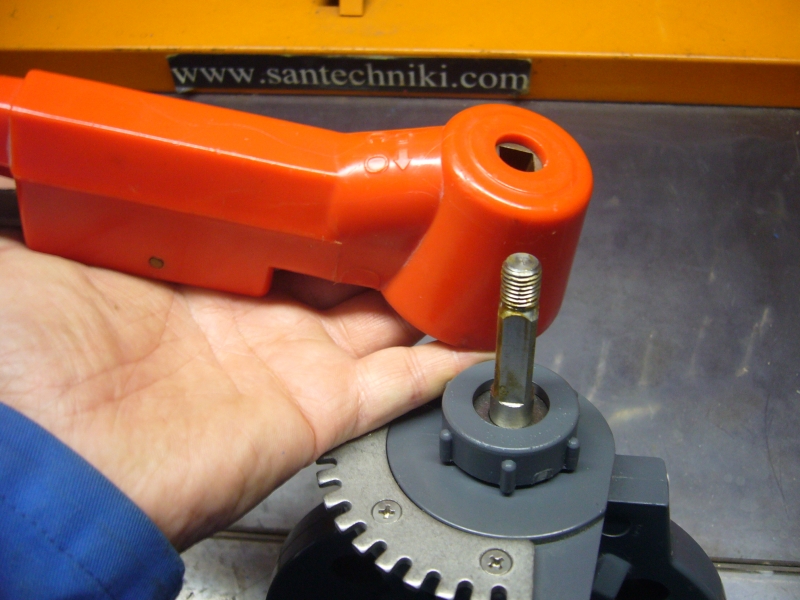

Что меня приятно удивило в этом поворотном затворе,
так это использование разных смазок практически на всех деталях
Корпус-PVC
Диск-PPH
Седло-EPDM
Шток из нержавки
Уплотнительные кольца EPDM
Ручка из ABS пластика
Остальные детали полимеры и нержавка
Хорошие детали и качество исполнения
Не всё китайское плохое,есть у них и приличная продукция как скажим этот затвор

Вложения:
Поворотные затворы / P1400988.JPG
357.59 КБ, Просмотров: 6440
Поворотные затворы / P1400989.JPG
320.97 КБ, Просмотров: 6440
Поворотные затворы / P1400990.JPG
309.25 КБ, Просмотров: 6440
Поворотные затворы / P1400991.JPG
337.82 КБ, Просмотров: 6440
Поворотные затворы / P1400992.JPG
353.06 КБ, Просмотров: 6440
Поворотные затворы / P1400993.JPG
340.66 КБ, Просмотров: 6440
Поворотные затворы / P1400994.JPG
336.42 КБ, Просмотров: 6440
Поворотные затворы / P1400995.JPG
359.07 КБ, Просмотров: 6440
Поворотные затворы / P1400996.JPG
336.5 КБ, Просмотров: 6440

Автор:  Эак [ 10 янв 2019, 20:00 ]
Заголовок сообщения:  Re: Поворотные затворы

В продолжении

Вложения:
Поворотные затворы / P1400997.JPG
348.06 КБ, Просмотров: 6438
Поворотные затворы / P1400998.JPG
355.06 КБ, Просмотров: 6438
Поворотные затворы / P1400999.JPG
367.33 КБ, Просмотров: 6438
Поворотные затворы / P1410001.JPG
309.12 КБ, Просмотров: 6438
Поворотные затворы / P1410002.JPG
312.37 КБ, Просмотров: 6438
Поворотные затворы / P1410004.JPG
315.74 КБ, Просмотров: 6438
Поворотные затворы / P1410005.JPG
328.4 КБ, Просмотров: 6438
Поворотные затворы / P1410006.JPG
333.28 КБ, Просмотров: 6438
Поворотные затворы / P1410007.JPG
339.88 КБ, Просмотров: 6438

Автор:  Эак [ 10 янв 2019, 20:08 ]
Заголовок сообщения:  Re: Поворотные затворы

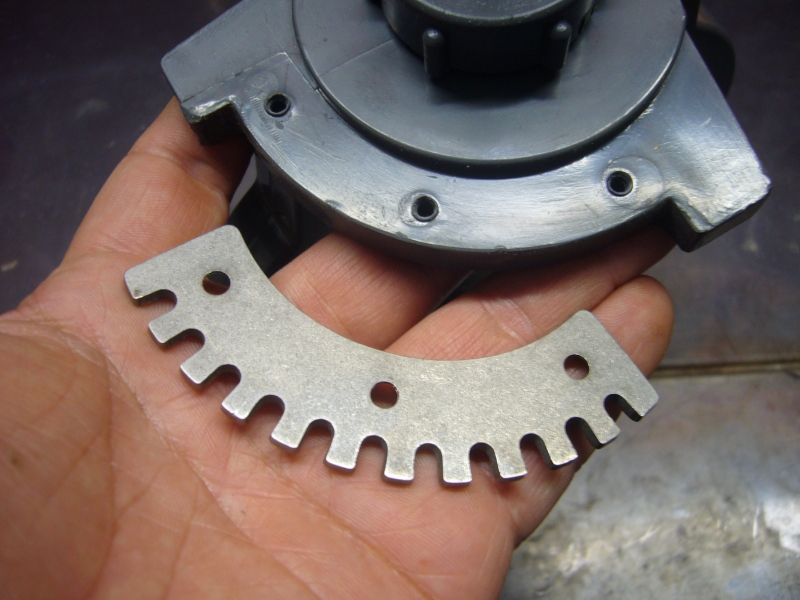

Даже три самореза-козявки и те из нержавки А2

Вложения:
Поворотные затворы / P1410008.JPG
332.1 КБ, Просмотров: 6432
Поворотные затворы / P1410009.JPG
309.34 КБ, Просмотров: 6432
Поворотные затворы / P1410010.JPG
336.96 КБ, Просмотров: 6432
Поворотные затворы / P1410011.JPG
327.93 КБ, Просмотров: 6432
Поворотные затворы / P1410012.JPG
336.47 КБ, Просмотров: 6432
Поворотные затворы / P1410013.JPG
304.01 КБ, Просмотров: 6432
Поворотные затворы / P1410014.JPG
322.57 КБ, Просмотров: 6432
Поворотные затворы / P1410015.JPG
313.23 КБ, Просмотров: 6432
Поворотные затворы / P1410016.JPG
300.39 КБ, Просмотров: 6432
Поворотные затворы / P1410017.JPG
314.09 КБ, Просмотров: 6432

Автор:  Эак [ 10 янв 2019, 20:19 ]
Заголовок сообщения:  Re: Поворотные затворы

На штоке два сальника EPDM
Cам шток из нержавки очень прочно сидит в диске PPH

Вложения:
Поворотные затворы / P1410018.JPG
336.24 КБ, Просмотров: 6421
Поворотные затворы / P1410019.JPG
303.33 КБ, Просмотров: 6421
Поворотные затворы / P1410020.JPG
299.5 КБ, Просмотров: 6421
Поворотные затворы / P1410021.JPG
303.93 КБ, Просмотров: 6421
Поворотные затворы / P1410022.JPG
295.55 КБ, Просмотров: 6421
Поворотные затворы / P1410023.JPG
328.33 КБ, Просмотров: 6421
Поворотные затворы / P1410024.JPG
330.5 КБ, Просмотров: 6421
Поворотные затворы / P1410049.JPG
306.7 КБ, Просмотров: 6421
Поворотные затворы / P1410050.JPG
320.49 КБ, Просмотров: 6421

Автор:  Эак [ 10 янв 2019, 20:27 ]
Заголовок сообщения:  Re: Поворотные затворы

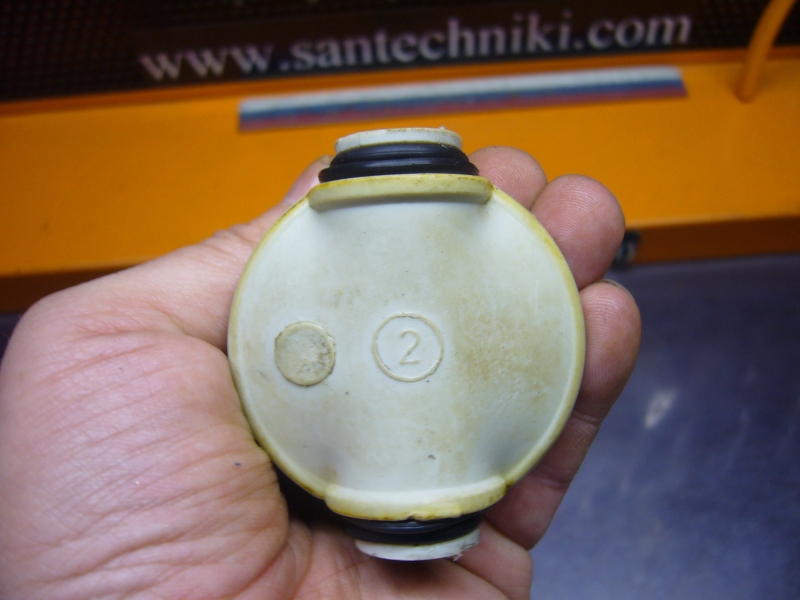

Качество диска хорошее
Единственное,что пришлось штурмом брать,дабы вытащить его из седла
Поэтому немного пришлось покоцать как его гнездо,так и одно из его уплотнительных колец

Вложения:
Поворотные затворы / P1410026.JPG
298.51 КБ, Просмотров: 6421
Поворотные затворы / P1410027.JPG
301.5 КБ, Просмотров: 6421
Поворотные затворы / P1410028.JPG
295.68 КБ, Просмотров: 6421
Поворотные затворы / P1410029.JPG
311.11 КБ, Просмотров: 6421
Поворотные затворы / P1410030.JPG
287.02 КБ, Просмотров: 6421
Поворотные затворы / P1410031.JPG
294.42 КБ, Просмотров: 6421
Поворотные затворы / P1410032.JPG
312.46 КБ, Просмотров: 6421

Автор:  Эак [ 10 янв 2019, 20:35 ]
Заголовок сообщения:  Re: Поворотные затворы

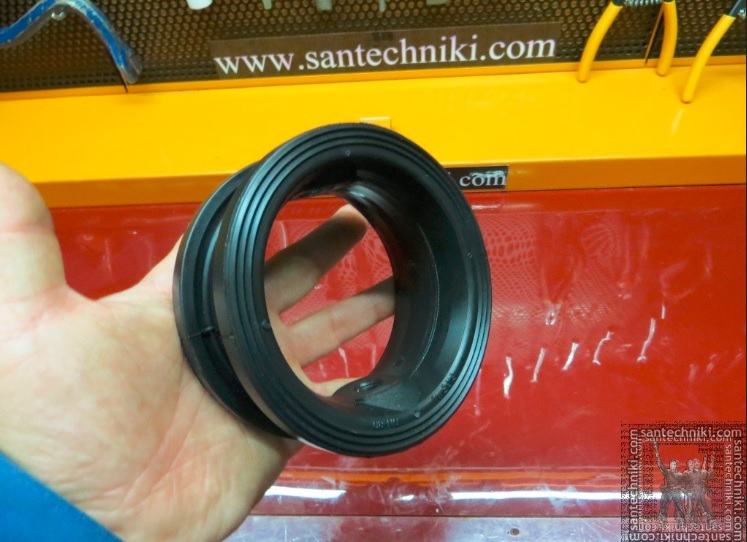

Манжета EPDM в которой эластичность приобладает над прочностью
В принципе хорошее седло (манжета)

Вложения:
Поворотные затворы / P1410033.JPG
343.74 КБ, Просмотров: 6410
Поворотные затворы / P1410034.JPG
342.94 КБ, Просмотров: 6410
Поворотные затворы / P1410035.JPG
332.79 КБ, Просмотров: 6410
Поворотные затворы / P1410036.JPG
352.99 КБ, Просмотров: 6410
Поворотные затворы / P1410037.JPG
342.43 КБ, Просмотров: 6410
Поворотные затворы / P1410038.JPG
334.65 КБ, Просмотров: 6410
Поворотные затворы / P1410040.JPG
348.29 КБ, Просмотров: 6410
Поворотные затворы / P1410041.JPG
315.83 КБ, Просмотров: 6410
Поворотные затворы / P1410042.JPG
314.19 КБ, Просмотров: 6410
Поворотные затворы / P1410043.JPG
310.37 КБ, Просмотров: 6410

Автор:  Эак [ 10 янв 2019, 20:43 ]
Заголовок сообщения:  Re: Поворотные затворы

В продолжении

Вложения:
Поворотные затворы / P1410044.JPG
325.12 КБ, Просмотров: 6410
Поворотные затворы / P1410046.JPG
331.64 КБ, Просмотров: 6410
Поворотные затворы / P1410047.JPG
313.99 КБ, Просмотров: 6410
Поворотные затворы / P1410048.JPG
358.13 КБ, Просмотров: 6410

Автор:  Эак [ 10 янв 2019, 20:49 ]
Заголовок сообщения:  Re: Поворотные затворы

Шток-диск-манжета

Вложения:
Поворотные затворы / P1410051.JPG
303.12 КБ, Просмотров: 6395
Поворотные затворы / P1410052.JPG
289.94 КБ, Просмотров: 6395
Поворотные затворы / P1410053.JPG
323.96 КБ, Просмотров: 6395
Поворотные затворы / P1410054.JPG
342.17 КБ, Просмотров: 6395
Поворотные затворы / P1410055.JPG
312.87 КБ, Просмотров: 6395
Поворотные затворы / P1410056.JPG
307.59 КБ, Просмотров: 6395
Поворотные затворы / P1410057.JPG
328.62 КБ, Просмотров: 6395
Поворотные затворы / P1410058.JPG
339.61 КБ, Просмотров: 6395
Поворотные затворы / P1410059.JPG
316.94 КБ, Просмотров: 6395
Поворотные затворы / P1410060.JPG
311.02 КБ, Просмотров: 6395

Автор:  Эак [ 10 янв 2019, 20:55 ]
Заголовок сообщения:  Re: Поворотные затворы

Для тех,кому интересно в разрезе посмотреть

Вложения:
Поворотные затворы / P1410061.JPG
342.55 КБ, Просмотров: 6394
Поворотные затворы / P1410062.JPG
315.45 КБ, Просмотров: 6394
Поворотные затворы / P1410063.JPG
292.03 КБ, Просмотров: 6394
Поворотные затворы / P1410064.JPG
342.04 КБ, Просмотров: 6394
Поворотные затворы / P1410065.JPG
349.31 КБ, Просмотров: 6394
Поворотные затворы / P1410066.JPG
353.59 КБ, Просмотров: 6394
Поворотные затворы / P1410067.JPG
344.76 КБ, Просмотров: 6394
Поворотные затворы / P1410068.JPG
365.08 КБ, Просмотров: 6394
Поворотные затворы / P1410069.JPG
395.42 КБ, Просмотров: 6394
Поворотные затворы / P1410070.JPG
350.03 КБ, Просмотров: 6394

Автор:  Эак [ 10 янв 2019, 20:57 ]
Заголовок сообщения:  Re: Поворотные затворы

В завершении

Вложения:
Поворотные затворы / P1410071.JPG
352.47 КБ, Просмотров: 6394
Поворотные затворы / P1410072.JPG
317.03 КБ, Просмотров: 6394
Поворотные затворы / P1410073.JPG
342.97 КБ, Просмотров: 6394
Поворотные затворы / P1410074.JPG
333.46 КБ, Просмотров: 6394

Автор:  Эак [ 12 янв 2019, 10:58 ]
Заголовок сообщения:  Re: Поворотные затворы

Посмотрим один пример
2008 год
Две трассы хвс из пнд труб DN500 и DN300 проложены в земле
от которых два отвода DN200 с чугунными задвижками (клиновые обрезиненные диски) DN200 cо штоками

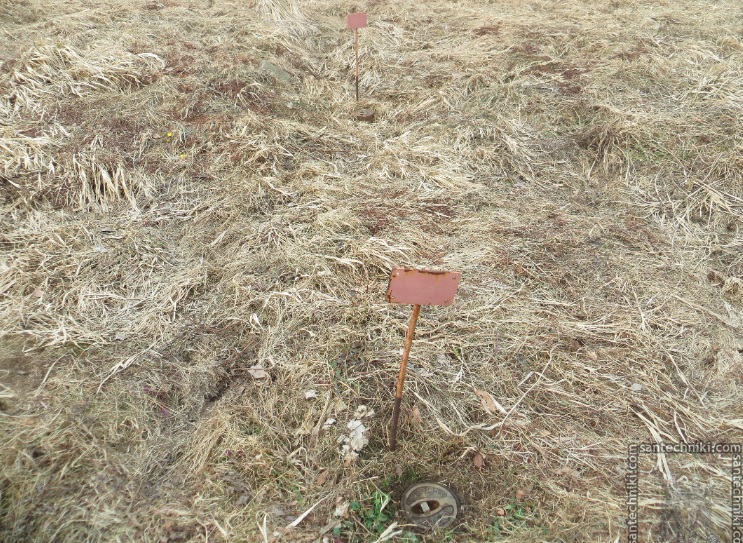

и на поверхости установлены два ковера
Всё от HAWLE
На фото-1 приблизительная картинка (не моя),просто в качестве небольшого примера и там одна трасса
с двумя отводами,в моём случаи две трассы на каждом отвод DN200
Остальные фото уже мои
От этих двух задвижек были проложены два трубопровода из пнд в водомерный узел
(Продолжение следует)

Вложения:
Поворотные затворы / 3.jpg
231.09 КБ, Просмотров: 5084
Поворотные затворы / 3-.jpg
275.58 КБ, Просмотров: 5084
Поворотные затворы / 3--.jpg
280.22 КБ, Просмотров: 5084
Поворотные затворы / 3---.jpg
259.57 КБ, Просмотров: 5084
Поворотные затворы / 3----.jpg
121.19 КБ, Просмотров: 5084
Поворотные затворы / 3-----.jpg
295.64 КБ, Просмотров: 5084
Поворотные затворы / 3------.jpg
247.38 КБ, Просмотров: 5084

Автор:  Эак [ 12 янв 2019, 11:20 ]
Заголовок сообщения:  Re: Поворотные затворы

Два трубопровода DN200 приходят в водомерный узел
DN200 пожарные линии-на вводах которых установлены
два поворотных затвора Genebre (диски из ковкого чугуна GGG-40 сёдла из EPDM)
На обводной линии DN50 установлены на вводах два поворотных затвора TECOFI (диски из ковкого чугуна GGG-40 сёдла из EPDM)
Вода приходит напрямую из Ладожского озера без водоподготовки
Зная хим.состав Ладожской воды не было смысла приобретать поворотные задвижки с дисками из нержавки
(Хим.анализ воды делается ежемесячно на протяжении этих 10 лет) с осени 2008 года и по сей день 2019 года
К тому же при крайней неоходимости перед вводными поворотными затворами всегда есть задвижки
На сегодняшний день (2008-2019) все эти поворотные затворы в рабочем состоянии и работают как часы
Если бы мы не знали скажим хим.состав ладожской воды,то не играя в лотерею установили бы
такие поворотные затворы с дисками из нержавейки CF8 или СF8М (или им подобные)

Вложения:
Поворотные затворы / 1-.jpg
131.79 КБ, Просмотров: 5077
Поворотные затворы / 1--.jpg
115.27 КБ, Просмотров: 5077
Поворотные затворы / 1---.jpg
125.19 КБ, Просмотров: 5077

Автор:  Эак [ 12 янв 2019, 11:42 ]
Заголовок сообщения:  Re: Поворотные затворы

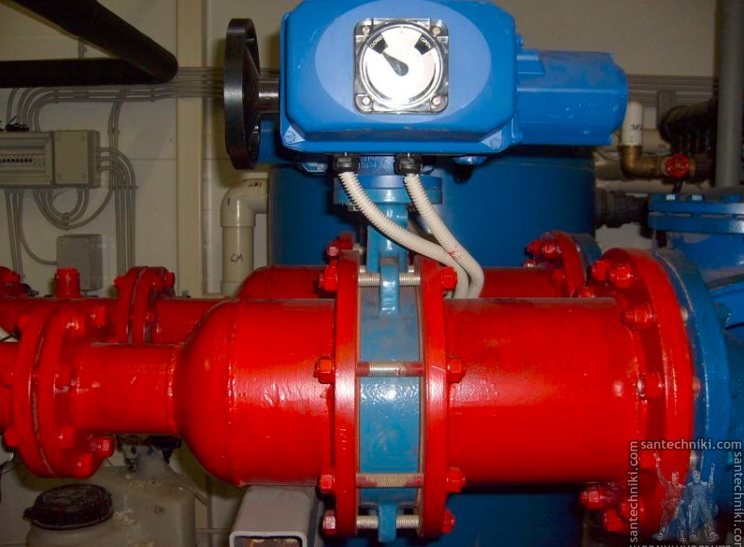

На вводах Ду200 поворотные затворы Genebre (Испания),на выходе
поворотные затворы DN200 Тecofi (Франция) с электроприводами Bernard (Франция)
В случаи пожара приходит сигнал на пожарные шкафы управления
и от них идёт сигнал на открывание этих поворотных затворов c электроприводами
В ручную так же можно открыть или закрыть колесом на электроприводе без всяких усилий,
ребёнок и тот справится
Тоже в работе 11ый год и полный порядок,работают как часы

Вложения:
Поворотные затворы / 1---.jpg
125.19 КБ, Просмотров: 5059
Поворотные затворы / 1.jpg
108.94 КБ, Просмотров: 5059
Поворотные затворы / P1410076.JPG
337.82 КБ, Просмотров: 5059
Поворотные затворы / P1410075.JPG
364.35 КБ, Просмотров: 5059
Поворотные затворы / P1410079.JPG
339.16 КБ, Просмотров: 5059
Поворотные затворы / P1410082.JPG
336.03 КБ, Просмотров: 5059
Поворотные затворы / P1410084.JPG
321.76 КБ, Просмотров: 5059
Поворотные затворы / P1410078.JPG
343.08 КБ, Просмотров: 5059

Автор:  Эак [ 12 янв 2019, 11:58 ]
Заголовок сообщения:  Re: Поворотные затворы

По окончании открытия поворотных затворов DN200 c электроприводами на водомерном узле
поступает сигнал с другого шкафа управления на открытие
поворотных затворов DN80 Tecofi с электроприводами Bernard
По окончании открытия поворотных затворов с электроприводами
автоматически запускаются повысительные насосы Grundfos
В этих затворах так же манжеты EPDM и диски из ковкого чугуна GGG-40
Всё родное и работает как часы 11ый год

Вложения:
Поворотные затворы / 2.jpg
114.98 КБ, Просмотров: 5050
Поворотные затворы / P1410081.JPG
329.63 КБ, Просмотров: 5050
Поворотные затворы / P1410083.JPG
352.48 КБ, Просмотров: 5050
Поворотные затворы / P1410085.JPG
288.29 КБ, Просмотров: 5050

Автор:  Эак [ 12 янв 2019, 14:00 ]
Заголовок сообщения:  Re: Поворотные затворы

После водомерного узла вода поступает на станцию водоподготовки питьевой воды (и для гвс)
Здесь практически из поворотных затворов участвует в обвязке только Socla (Франция) c дисками из нержавки 1.4408 и сёдлами EPDM
Установлены в 2008 году
Разумеется они будут в полном здравии здесь ещё много лет
Здесь ведь самое главное,что контактирует с водой только седло (манжета) и диск,плюс
к этому поворотные затворы ещё и регулирующие
Поэтому здесь самое главное,чтобы были диски и сёдла качественные,а не посредственные и уж тем более
не хлам
Поэтому я к примеру при необходимости приобретения поворотных затворов прибегаю
к услугам только истинного производителя и который много лет специализируется
в производстве именно поворотных затворов
В лотерею с поворотными затворами я не играю,впрочем как и с другой ТПА

Вложения:
Поворотные затворы / 1.jpg
98.45 КБ, Просмотров: 4971
Поворотные затворы / 1-.jpg
100.87 КБ, Просмотров: 4971
Поворотные затворы / 1--.jpg
40.89 КБ, Просмотров: 4971
Поворотные затворы / 1---.jpg
66.15 КБ, Просмотров: 4971
Поворотные затворы / 1----.jpg
93.32 КБ, Просмотров: 4971

Автор:  Эак [ 12 янв 2019, 23:26 ]
Заголовок сообщения:  Re: Поворотные затворы

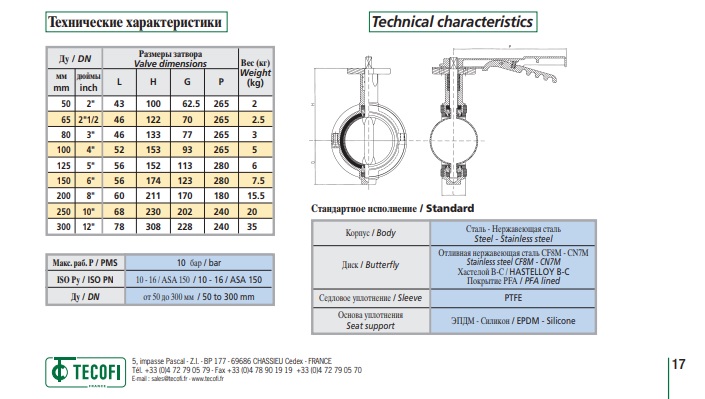

У TECOFI есть интересные повортные затворы серии TECFLON
http://www.e-tecofi.ru/tecofi/files/catalogue/362.pdf

Вложения:
Поворотные затворы / 2.jpg
95.59 КБ, Просмотров: 4708
Поворотные затворы / 2-.jpg
83.87 КБ, Просмотров: 4708

Автор:  Эак [ 13 янв 2019, 10:25 ]
Заголовок сообщения:  Re: Поворотные затворы

Тоже очень известный Производитель поворотных затворов
VAMEIN DE ESPANA,S.A.(Испания)
Эту компанию в 1970 году основал Д.Аурелио Альмодовар Гарсия
Хотя в России их поворотные затворы мало известны,но поставляют они их в разные страны мира
http://www.vamein.es
На работе есть пару поворотных затворов этого Испанского производителя
На пожарном трубопроводе установлены и 11ый год в полном порядке
У этого Испанского производителя тоже большое разнообразие повортных затворов

Вложения:
Поворотные затворы / 1------.jpg
59.5 КБ, Просмотров: 4320
Поворотные затворы / 1-----.jpg
38.04 КБ, Просмотров: 4333
Поворотные затворы / 2.jpg
90.14 КБ, Просмотров: 4335
Поворотные затворы / 2-.jpg
93.31 КБ, Просмотров: 4335
Поворотные затворы / 2--.jpg
95.82 КБ, Просмотров: 4335
Поворотные затворы / 2---.jpg
77.4 КБ, Просмотров: 4335

Автор:  Эак [ 13 янв 2019, 11:52 ]
Заголовок сообщения:  Re: Поворотные затворы

У некоторых компаний в их техническом переводе
значится Верхний шток и Нижний шток
Но это не правильно

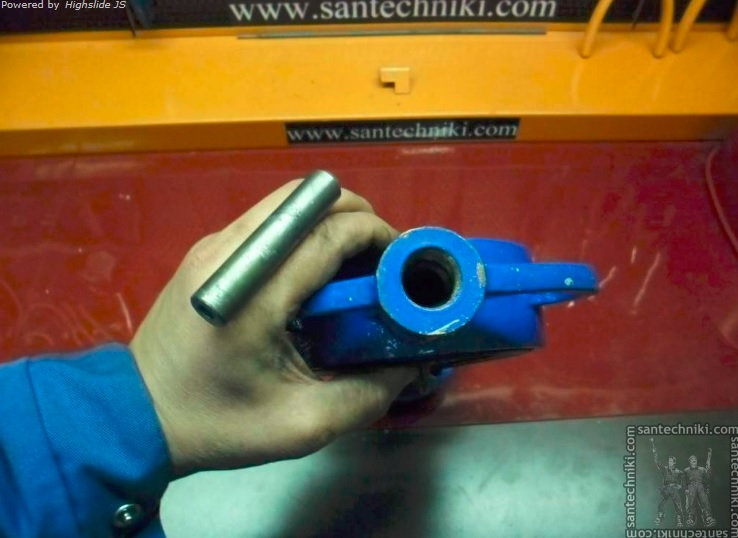

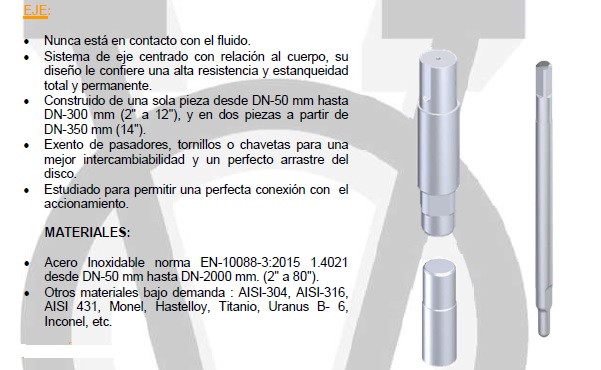

Шток один и вставляется в диск сверху в корпус

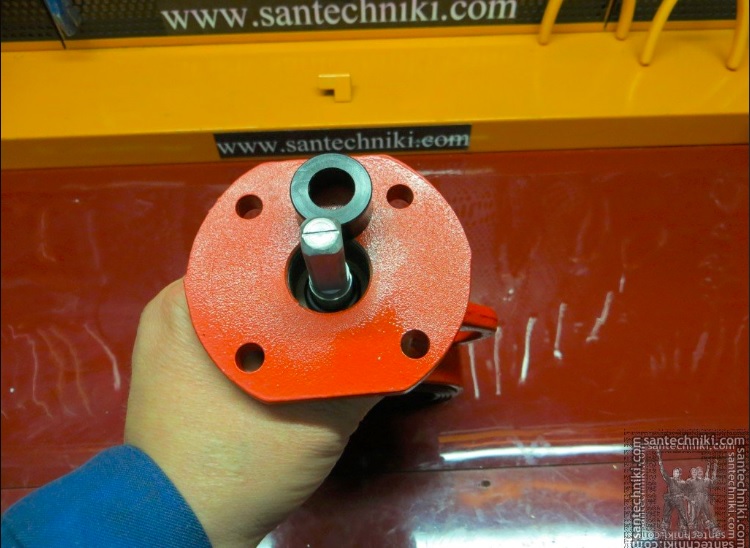

Снизу корпуса в диск вставляется не нижний шток,а Шкворень
В таких конструктивах шток-диск-шкворень производители пишут,что улучшается пропускная способность
нежели в конструктивах шток-диск
На практике я лично этого не вижу,возможно и есть разница в цифрах Kvs,но не думаю,что значительная
В основном шток-диск-шкворень используется в поворотных затворах больших диаметров

Вложения:
Поворотные затворы / 3.jpg
99.15 КБ, Просмотров: 4281
Поворотные затворы / 3-.jpg
101.28 КБ, Просмотров: 4281
Поворотные затворы / 3--.jpg
89.59 КБ, Просмотров: 4281

Страница 1 из 2 Часовой пояс: UTC + 3 часа [ Летнее время ]
Powered by phpBB® Forum Software © phpBB Group
https://www.phpbb.com/
