Добрый день!
Подскажите, пожалуйста, какую арматуру можно применить для решения следующей задачи.

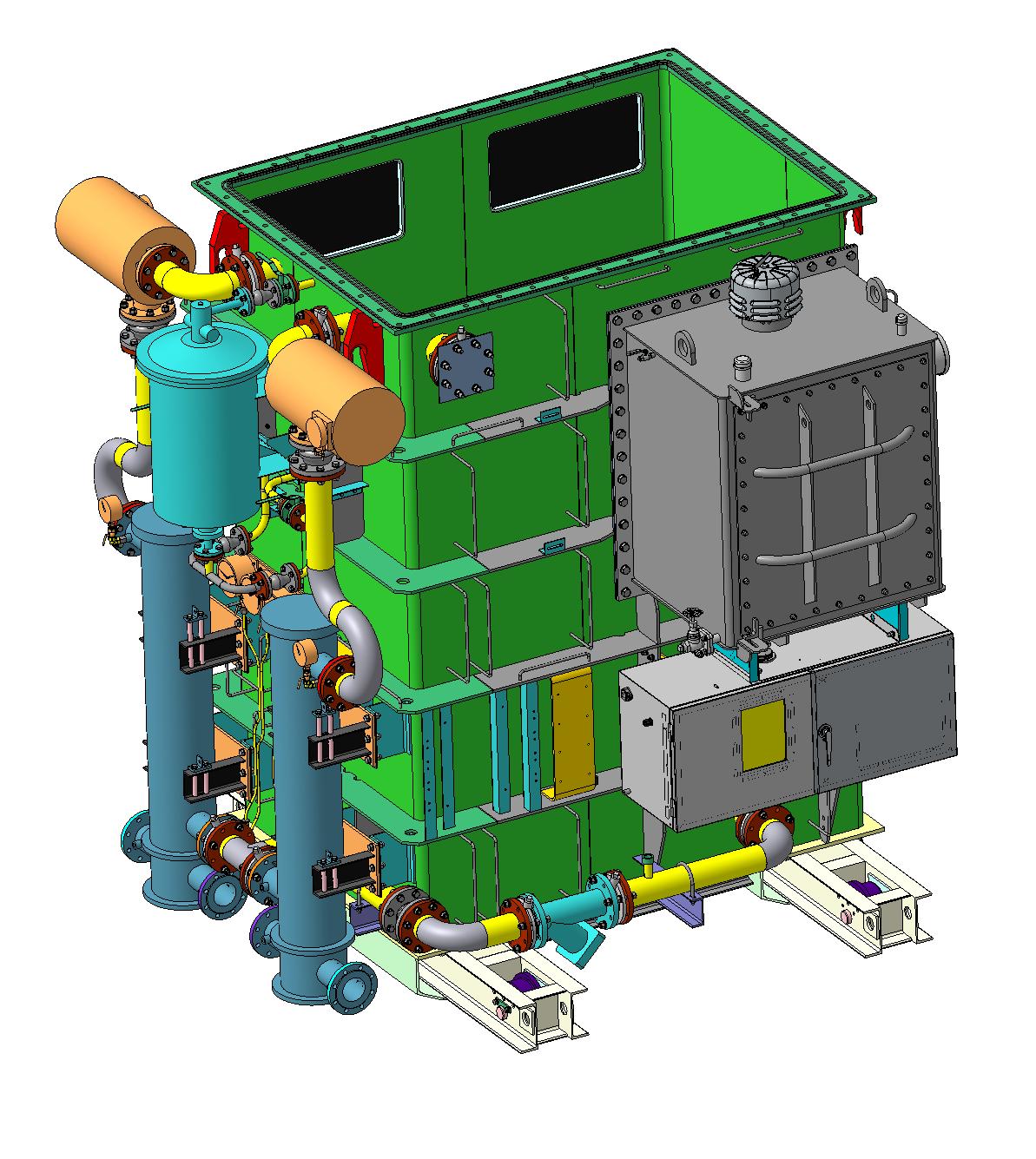

Требуется отрегулировать расход в масла в системе охлаждения трансформатора (см. рисунок), чтобы выйти на рабочую точку насоса. В систему устанавливается расходомер и какая-либо регулирующая арматура, чтобы провести эксперимент и посмотреть, что происходит в расходом и давлением в системе и сходятся ли полученные значения с теорией. В дальнейшем в систему просто поставим дроссельную шайбу, но пока нужно подобрать арматуру, которая позволила бы:
1. Плавно отрегулировать расход от максимума до 0.
2. Имела бы небольшую строительную длину.
3. Имела бы ручной привод.
Среда: трансформаторное масло ВГ ТУ 38.401-58-177-96.
http://www.lukoil-masla.ru/products/spe ... ils/00041/
Температура: +10…+40 град. С.
Давление в системе: не выше 2,5 кгс/ кв. см.
Диаметр трубопровода DN100 (все фланцы DN100, PN10).
Пойдет ли здесь какой-либо дисковый затвор?
| Вложения: |
|
