стенд для испытания нефтепромыслового оборудования
https://armtorg.ru/forum/viewtopic.php?f=22&t=2508
Страница 1 из 1

Автор:  notik000 [ 23 июн 2010, 15:20 ]
Заголовок сообщения:  стенд для испытания нефтепромыслового оборудования

Продолжаем галлерею:

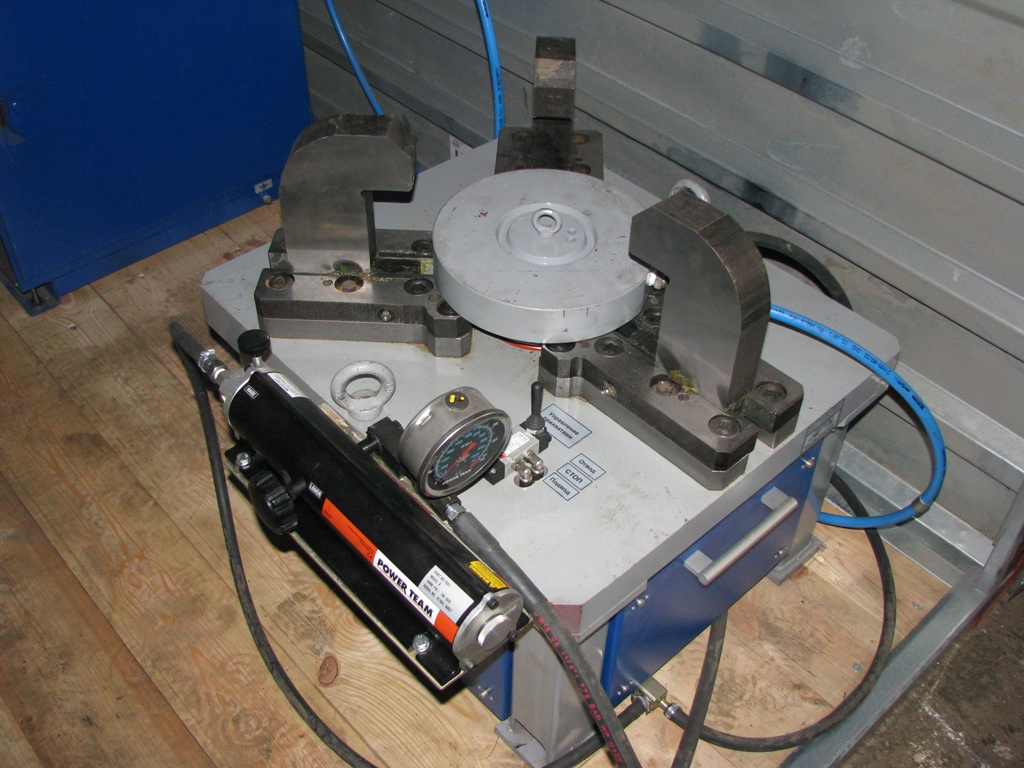

Мобильный стенд для испытания и ремонта нефтепромысдового, противовыбросового оборудования в "поле" стенд для испытания нефтепромыслового оборудования / IMG_3548.JPG
3.99 МБ, Просмотров: 14178 стенд для испытания нефтепромыслового оборудования / IMG_3558.JPG
344.9 КБ, Просмотров: 14178 стенд для испытания нефтепромыслового оборудования / IMG_3550.JPG
358.13 КБ, Просмотров: 14178
Ну конечно же это можно изготовить для ремонтного цеха.
1.1 Состав комплекса:
- мобильный быстроразборный блок-контейнер;
- стенд, оснащенный гидроприводом зажима и герметизации испытываемых изделий. Усилие зажима – контролируемое, регулируется пропорционально в зависимости от DN и PN;
- станция оборотного снабжения испытательной жидкостью СтОЖ-1 емкостью 100 л;
- насосная станция с регистратором давления испытаний НС-5 с выходным давлением до 105 МПа;
- сменная оснастка с эластичным уплотнением для герметизации фланцев

Автор:  Федор [ 23 июн 2010, 16:11 ]
Заголовок сообщения:  Re: стенд для испытания нефтепромыслового оборудования

notik000
sm_40

Автор:  Sergik [ 24 июн 2010, 07:21 ]
Заголовок сообщения:  Re: стенд для испытания нефтепромыслового оборудования

notik000
Может подробнее расскажешь. На какие DN, какое максимальное пробное давление.
А что вы изготавливаете для энергетической арматуры. Есть у вас в линейки стенды для испытания энергетической арматуры с фланцами под приварку. А какие заглушки используете для герметизации патрубков (плоские с резиновыми кольцами, самоуплотняющиеся или еще какие)
Спасибо.

Автор:  notik000 [ 24 июн 2010, 07:50 ]
Заголовок сообщения:  Re: стенд для испытания нефтепромыслового оборудования

Итак, Сергей по стенду:
Испытываемые изделия:
- фонтанная (типа АФК), нагнетательная (типа АНК) арматура, превенторы, имеющие фланцевое соединение по ГОСТ 28919-91 (подробный перечень испытываемых изделий предоставляет Заказчик).
Давление испытаний:
- Рпр. = 2 РN (при PN = 35 МПа);
- Рпр. = 1,5 РN (при PN свыше 35 МПа).
Испытательная жидкость - масло минеральное., вода с ингибитором коррозии
Стенд вертикального типа, напольный.
Контроль за испытаниями – визуальный, инструментальный.

Автор:  Sergik [ 24 июн 2010, 08:36 ]
Заголовок сообщения:  Re: стенд для испытания нефтепромыслового оборудования

Спасибо. А по испытаниям энергетической арматуры с фланцами под приварку что выпускаете и на какие проходы? Наташа это не придирки, а чисто техническое любопытство.

Автор:  notik000 [ 24 июн 2010, 09:15 ]
Заголовок сообщения:  Re: стенд для испытания нефтепромыслового оборудования

Ну что вы Сергей конечно же я не отнеслась к этому как к придирке...))))
все много проще, готовлю инфо

Автор:  Гость [ 29 июн 2010, 09:18 ]
Заголовок сообщения:  Re: стенд для испытания нефтепромыслового оборудования

notik000
А чем вы испытываете ПУ и клапаны на давление свыше 6,3 МПА?

Автор:  notik000 [ 29 июн 2010, 11:07 ]
Заголовок сообщения:  Re: стенд для испытания нефтепромыслового оборудования

Гость
ху ист ПУ?
я не совсем поняла что это. в соседней ветке брошу инфо по стенду для испытания СППК

Автор:  Гость [ 29 июн 2010, 11:50 ]
Заголовок сообщения:  Re: стенд для испытания нефтепромыслового оборудования

notik000
ПУ - переключающие устройства наподобии вот таких http://bazrb.ru/products/up/index.php

Автор:  notik000 [ 29 июн 2010, 13:41 ]
Заголовок сообщения:  Re: стенд для испытания нефтепромыслового оборудования

Гость
могу направить вам предложение по такому стенду для испытания ПУ с описанием и эскизом стенда, но только на вашу личную электронку, и если вы направите официальный запрос на бланке своего предприятия.
Простите, господа, пока по этому стнеду пока не могу выложить на всеобщее обозрение((((.

Автор:  Гость [ 13 ноя 2012, 14:24 ]
Заголовок сообщения:  Re: стенд для испытания нефтепромыслового оборудования

notik000 писал(а):

Продолжаем галлерею:
Мобильный стенд для испытания и ремонта нефтепромысдового, противовыбросового оборудования в "поле"IMG_3548.JPGIMG_3558.JPGIMG_3550.JPG
Ну конечно же это можно изготовить для ремонтного цеха.
1.1 Состав комплекса:
- мобильный быстроразборный блок-контейнер;
- стенд, оснащенный гидроприводом зажима и герметизации испытываемых изделий. Усилие зажима – контролируемое, регулируется пропорционально в зависимости от DN и PN;
- станция оборотного снабжения испытательной жидкостью СтОЖ-1 емкостью 100 л;
- насосная станция с регистратором давления испытаний НС-5 с выходным давлением до 105 МПа;
- сменная оснастка с эластичным уплотнением для герметизации фланцев

Какая цена и если можно ваши контакты мои zuvsov@mail.ru

Автор:  nottik000 [ 23 ноя 2012, 14:22 ]
Заголовок сообщения:  Re: стенд для испытания нефтепромыслового оборудования

Гость
Прежде всего нам необходимо определить, что вам нужно. И чем именно наша компания может быть вам полезна. У нас есть стандарт: мы никогда не предлагаем клиенту то, что ему не нужно. Поэтому, как только мы определим, что вам нужно, и вы подтвердите, что вам нужно именно это, - цена сразу же будет названа.. Для этого я прошу Вас заполнить опросные листы, направленные на указанную эл. почту, либо ответом мне направить ТЗ с параметрами арматуры, которую нужно будет испытать..

Автор:  nottik000 [ 29 ноя 2012, 08:26 ]
Заголовок сообщения:  Re: стенд для испытания нефтепромыслового оборудования

Гость писал(а):

notik000 писал(а):

Продолжаем галлерею:
Мобильный стенд для испытания и ремонта нефтепромысдового, противовыбросового оборудования в "поле"IMG_3548.JPGIMG_3558.JPGIMG_3550.JPG
Ну конечно же это можно изготовить для ремонтного цеха.
1.1 Состав комплекса:
- мобильный быстроразборный блок-контейнер;
- стенд, оснащенный гидроприводом зажима и герметизации испытываемых изделий. Усилие зажима – контролируемое, регулируется пропорционально в зависимости от DN и PN;
- станция оборотного снабжения испытательной жидкостью СтОЖ-1 емкостью 100 л;
- насосная станция с регистратором давления испытаний НС-5 с выходным давлением до 105 МПа;
- сменная оснастка с эластичным уплотнением для герметизации фланцев

Какая цена и если можно ваши контакты мои zuvsov@mail.ru

На эл-ку направила Вам опросный лист...

Автор:  Sergik [ 01 дек 2012, 17:40 ]
Заголовок сообщения:  Re: стенд для испытания нефтепромыслового оборудования

Гость писал(а):

notik000
А чем вы испытываете ПУ и клапаны на давление свыше 6,3 МПА?

В свое время под один заказ разрабатывали стед для испытания ПУ.
Стенд состоял из станины с емкость для воды на которую устанавливались два зажимных приспособнения для зажима фланцев. Одно из зажимных приспособлений было перемещалось. Стенд еще комплектовался третим зажимным приспособлением и пультом управления

Автор:  Sergik [ 01 дек 2012, 17:49 ]
Заголовок сообщения:  Re: стенд для испытания нефтепромыслового оборудования

Было типа этого

Вложения:
стенд для испытания нефтепромыслового оборудования / standart_3.jpg
34.2 КБ, Просмотров: 13407

Автор:  nottik000 [ 04 дек 2012, 10:34 ]
Заголовок сообщения:  Re: стенд для испытания нефтепромыслового оборудования

прикольно)))), а как он у вас.. опускался в ванну что ли?...

Автор:  Sergik [ 04 дек 2012, 11:50 ]
Заголовок сообщения:  Re: стенд для испытания нефтепромыслового оборудования

Не в вану не опускался. Внизу емкость для воды, котрая сливалась после испытания.

Автор:  nottik000 [ 06 дек 2012, 07:11 ]
Заголовок сообщения:  Re: стенд для испытания нефтепромыслового оборудования

ааа... ну она как оборотка используется, или просто для сбора?

Автор:  Sergik [ 06 дек 2012, 07:23 ]
Заголовок сообщения:  Re: стенд для испытания нефтепромыслового оборудования

Мы делали емкость для сбора воды и последующего слива в канализацию. При установке насоса влзможен и замкнутый оборот воды.

Автор:  nottik000 [ 06 дек 2012, 07:53 ]
Заголовок сообщения:  Re: стенд для испытания нефтепромыслового оборудования

прикольно))))
