Мембранно-разрывные устройства (МРУ)



Мембранно-разрывные устройства (МРУ)

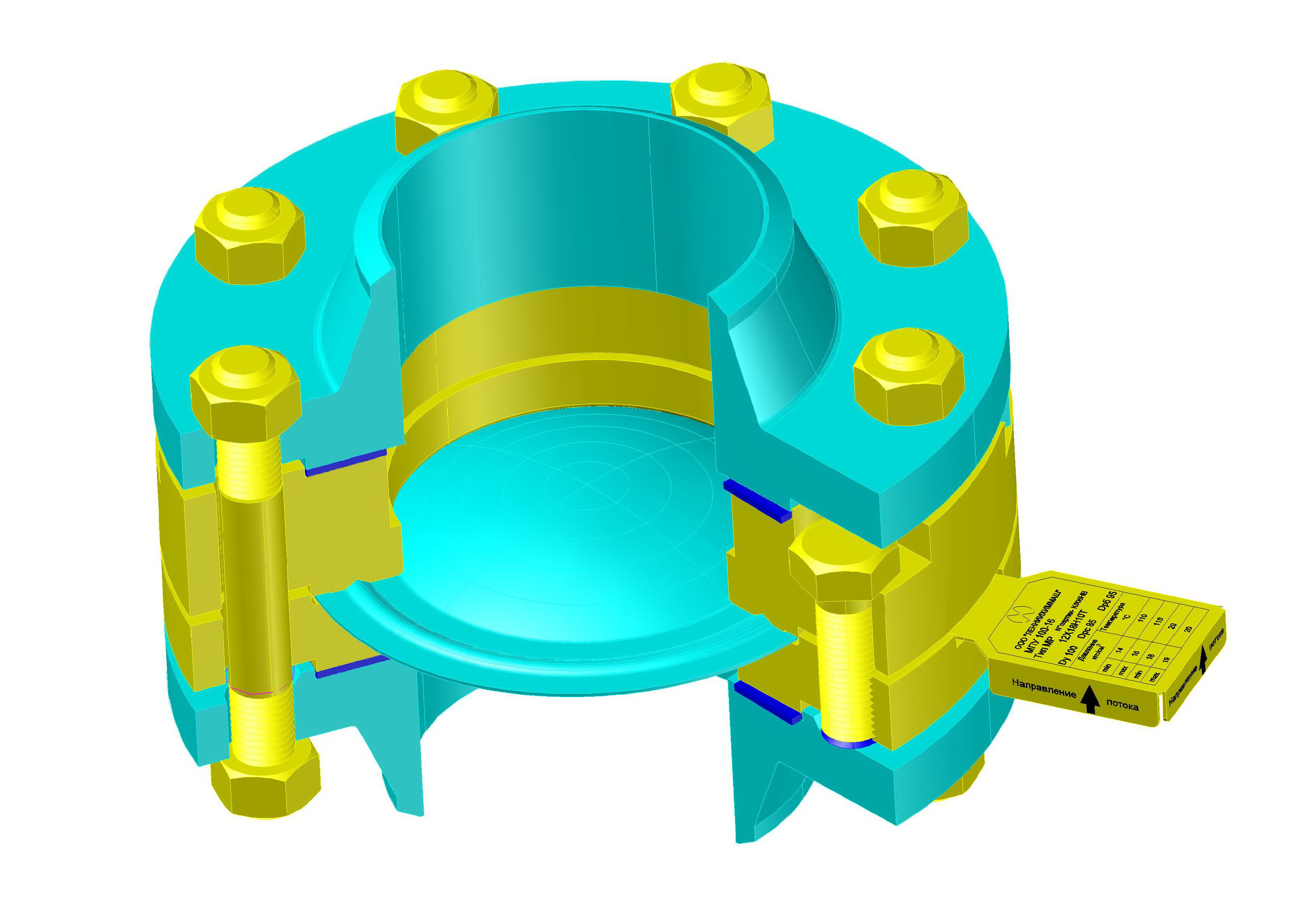

При длительной эксплуатации предохранительных клапанов в результате загрязненности среды нарушается герметичность затвора (происходит так называемое «сипение» клапана). В тех случаях, когда протечка среды через предохранительный клапан недопустима, перед ним устанавливается МЕМБРАННО-РАЗРЫВНОЕ УСТРОЙСТВО (МРУ), которое представляет собой тонкий, как правило – металлический дискмембрану, которая зажимается между двумя фланцами.


При нормальных условиях работы установки мембрана герметично отделяет технологическую линию от выпускной. При аварийном повышении давления происходит разрушение (разрыв, срез и др.) мембраны, открывающее проход для сброса избыточного количества рабочей среды.

Принцип действия МРУ по защите системы – такой же, как и у предохранительных клапанов (ПК). При повышении давления до за данного предела в МРУ как и в ПК открывается проход, через который сбрасывается определенное количество рабочей среды, в результате чего давление в системе снижается.

Главное различие между ПК и МРУ в том, что ПК – арматура многоразового действия, а МРУ – одноразового. Если ПК после срабатывания и снижения давления закрывается, обеспечивая необходимую герметичность в затворе, то мембрана при срабатывании разрушается и для восстановления герметичности требуется ее замена.

Существенными достоинствами МРУ являются не только полная герметичность до разрыва мембраны, но и высокое быстродействие при любом диаметре (время срабатывания выражается долями секунды). Недостаток МРУ заключается в том, что после срабатывания сброс среды будет продолжаться, система оказывается нарушенной и для ее восстановления требуется замена разрушенной мембраны на новую. С учетом этого обстоятельства применяют некоторые меры, позволяющие уменьшить негативные последствия срабатывания МРУ (параллельная установка двух МРУ с распределительным клапаном между ними и некоторые другие).

Ранее отмечалось, что МРУ применяют в комбинации с предохранительными клапанами. Совместное использование этих двух типов предохранительной арматуры позволяет обеспечить полную герметичность, сбросить необходимое количество рабочей среды при аварийном повышении давления и отсечь выход среды при снижении давления до нормального. МРУ, установленное перед предохранительным клапаном защищает его от коррозии, загрязнений и от пропуска среды при закрытом клапане во время нормальной работы установки. МРУ применяют также в тех случаях, когда по условиям безопасности требуется быстрое открытие больших проходов для сброса большого количества среды (например, на ядерных энергетических установках).
