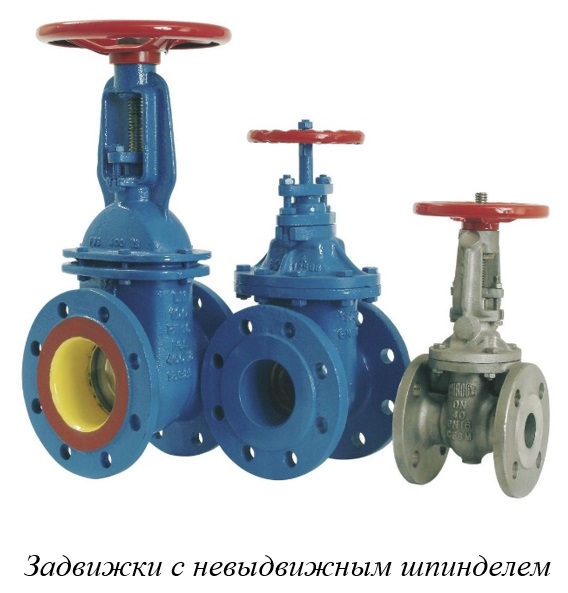

Задвижка с невыдвижным шпинделем

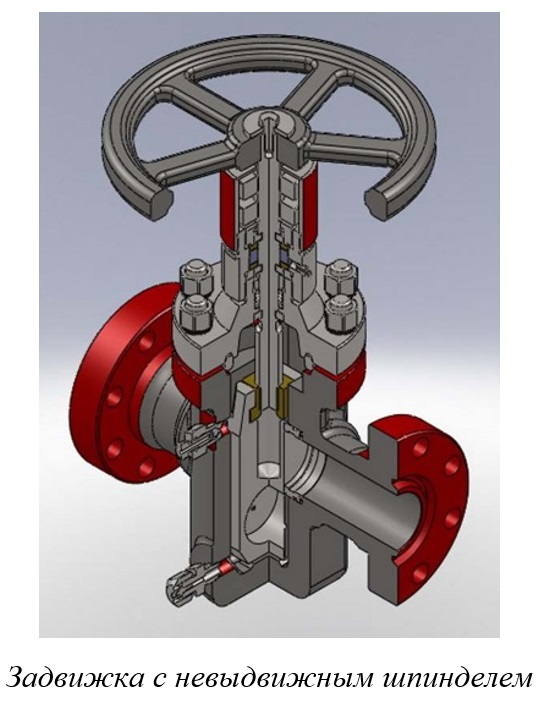

Задвижка с невыдвижным шпинделем

В задвижках с невыдвижным шпинделем ходовой узел погружён в рабочую среду и поэтому подвержен действию коррозии и абразивных частиц в рабочей среде, к нему закрыт доступ и отсутствует возможность технического обслуживания во время эксплуатации, что приводит к снижению надёжности работы ходового и сальникового узлов.

В этом случае ходовая резьба находится внутри полости задвижки и при открывании шпиндель не выдвигается из крышки, сохраняя своё первоначальное положение по высоте. Ходовая гайка в этих задвижках соединена с клином и при вращении шпинделя для открытия прохода как бы наворачивается на него, увлекая за собой клин.

В связи с этим такие задвижки имеют ограниченное применение – для трубопроводов, транспортирующих минеральные масла, нефть, воду, не засорённую твёрдыми примесями и не имеющими коррозионных свойств. Поскольку в задвижках с невыдвижным шпинделем затруднены наблюдение и уход за ходовым узлом, они не рекомендуются для ответственных объектов.

Достоинством такой конструкции является меньшая строительная высота, что делает целесообразным их применение для подземных коммуникаций, колодцев, нефтяных скважин и т. д.

Принцип функционирования задвижки заключается в поступательном перемещении вверх-вниз запорного элемента – шпинделя. Задвижка клиновая с невыдвижным шпинделем отличается наличием жестко закрепленного на маховике штока (шпинделя). А гайка неподвижно фиксируется в корпусе.

Затвор поступательно перемещается и осуществляет свою деятельность по перекрытию потока среды при вращении маховика и штока через резьбовую гайку. При полном опускании вниз происходит перекрытие движения, при подъеме – шпиндель передвигается внутрь затвора и вместе с ним перемещается в камеру, тем самым не препятствуя продвижению потока.

Важную функцию в задвижке с невыдвижным шпинделем выполняют уплотнители. Они обеспечивают герметичность перекрытия движения среды. Уплотнители чаще всего изготавливаются из металла. В случаях, когда затворы выполнятся обрезиненными, для производства уплотнителя используется, кроме металла, резина.
