Поворотный дисковый затвор (тип «баттерфляй»)



Поворотный дисковый затвор (тип «баттерфляй»)

Затворы дисковые поворотные типа «баттерфляй» (от англ. butterfly – бабочка) предназначены для применения в качестве запорно-регулирующей арматуры систем отопления и водоснабжения (химически нейтральные жидкости и вода с примесями бензопродуктов и маслопродуктов).

 Преимущества:

  • затвор дисковый имеет малый вес и удобство при монтаже,
  • затворы поворотные можно устанавливать в любом положении и на любом трубопроводе;
  • позволяющие осуществлять закрытие в течение короткого периода времени (до 1 секунды);
  • высокая герметичность (по классу А) и отсутствие застойных зон;
  • отсутствие снаружи движущихся деталей и объектов для смазки;
  • затворы баттерфляй имеют быстродействующие привода, простота и быстрота ремонта, сводящегося к замене узла вкладыш-диск;
затвор дисковый поворотный имеет защитное покрытие диска дает высокую степень защиты от химически и биологически активных сред, что обеспечивает длительную эксплуатацию и предотвращает коррозию.

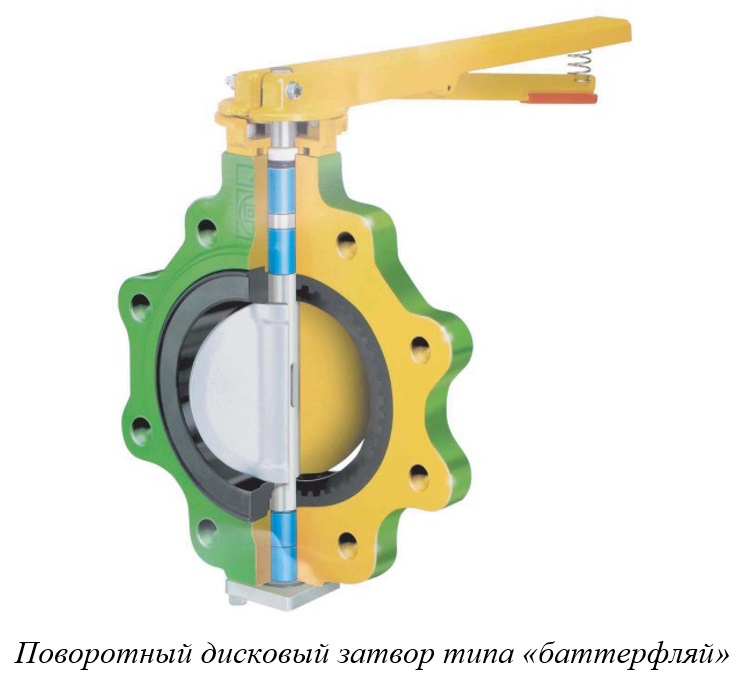

Затвор поворотный дисковый «баттерфляй» – это элемент трубопроводной арматуры, представляющий собой кольцевой корпус с расположенным в нем поворотным диском, и предназначенный для использования в качестве запорной или регулирующей арматуры.

Затворы поворотные дисковые, как правило, устанавливаются на магистралях в гидротехнических сооружениях. Запорный орган (диск) в затворе поворотном дисковом поворачивается вокруг оси, расположенной перпендикулярно к оси прохода. Для герметизации запорного органа применяются металлические или мягкие (резина, фторопласт) уплотнительные кольца. Управление затвором может осуществляться вручную (через редуктор) или при помощи электропривода.

Данные дисковые поворотные затворы сегодня являются наиболее распространенным компонентом трубопроводов во всем мире. Малая строительная длина, низкая стоимость установки и обслуживания, а также высокая герметичность делают их идеальным решением для большинства систем.

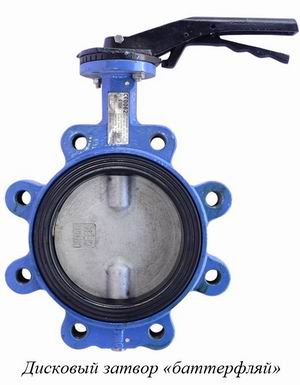

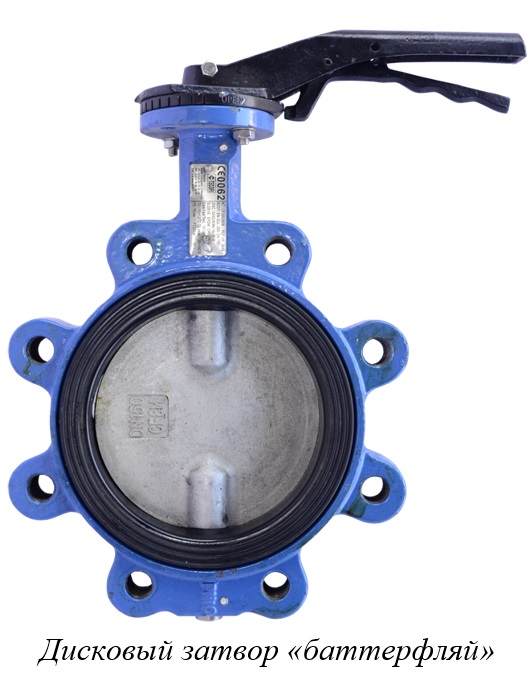

 Корпус затвора чугунного поворотного дискового «баттерфляй», может быть изготовлен из серого либо ковкого чугуна, диск – из никелированного чугуна. Также возможно исполнение с различными седловыми уплотнениями (EPDM, NBR и т. д.), в зависимости от требований к защите от разрушающего воздействия рабочей среды.

Затворы поворотные дисковые «баттерфляй», до DN200 включительно, в заводском исполнении идут в комплекте с ручным управлением (ручкой), с DN250 и более как с ручным управлением, так и с редуктором.


Преимущества дисковых поворотных затворов «баттерфляй» по сравнению с прочими типами запорной арматуры следующие:

  • 100 % герметичность (класс А);
  • малый вес и компактный размер;
  • малая строительная длина;
  • высокий ресурс работы (в 3 раза выше, чем у задвижек);
  • герметичное перекрытие потока рабочей среды с обоих направлений;
  • малые гидравлические потери;
  • возможность регулирования пропускной способности без снижения надежности;
  • отсутствие застойных зон и резьбовых пар;
  • минимальное время открытия и закрытия;
  • простота установки и ремонта;
  • с рабочей средой контактируют только седловое уплотнение и диск;
  • не требуются прокладки для ответных фланцев;
  • нет прикипания подвижных частей затвора;
  • можно использовать на питьевой воде, пищевых продуктах;
  • приемлемая цена;
  • обширная область применения.

Если провести сравнение между задвижкой клиновой фланцевой типа 31ч6бр и затвором дисковым поворотным с аналогичным внутренним диаметром, то мы увидим, что затвор дисковый значительно меньше по габаритам и как минимум в четыре раза легче по весу, чем задвижка, что уменьшает весовую нагрузку на трубопровод.

Также происходит упрощение монтажных работ, так как не требуется мощного грузоподъемного оборудования и специальных монтажных площадок. Задвижка фланцевая с латунным клином имеет малый ресурс из-за уплотнения «металл по металлу», которое быстро выходит из строя, а ремонт требует больших расходов и дорогостоящего специального оборудования.

Ремонт затвора дискового поворотного сводится к простой замене узла вкладыш-диск и не требует высокой квалификации исполнителя. При этом ресурс работы затворов поворотных в три раза выше ресурса задвижек.
