Еще один производитель аналогов СибЭнергоМаша – ЗАО Бойлекс https://armtorg.ru/forum/viewtopic.php?f=11&t=2340	Страница 1 из 1

Автор:	Компас [ 26 апр 2010, 17:20 ]
Заголовок сообщения:	Еще один производитель аналогов СибЭнергоМаша – ЗАО Бойлекс
Как оказалось не многие знают всех производителей арматуры аналогичной ранее выпускаемой заводом СибЭнергоМаш. Поэтому для расширения кругозора форумчан расскажу о нашем предприятии ЗАО «Бойлекс», которое находится в Московской области в городе Чехове. Проведу небольшую фото экскурсию по нашему предприятию. Если есть вопросы, задавайте, с удовольствием отвечу. Одна из выпускаемых продукций - задвижки серии 2с Также изготавливаем затворы обратные серии 4с, клапаны регулирующие серии 6с с рычагом и электроприводом МЭОФ, клапаны предохранительные серии 7с и клапаны импульсные серии 8с. Вот такая, кстати, на нашей арматуре маркировочная табличка. А это клапан серии 8с после испытаний, ждет очередь для подготовки на покраску. Об этом клапане я расскажу подробнее как-нибудь в следующий раз. Как вы видите, наши конструктора немного изменили его внешний вид относительно конструкции СибЭнергМаша, но самое главное устранили недостатки, в конструкции, влияющие на работоспособность. А это обработка корпуса будущего клапана предохранительного серии 7с

Автор:	Компас [ 26 апр 2010, 17:46 ]
Заголовок сообщения:	Re: Еще один производитель аналогов СибЭнергоМаша – ЗАО Бойлекс

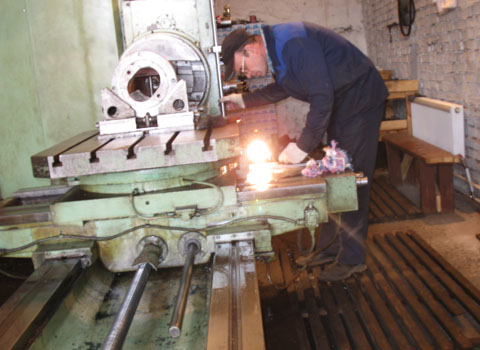

Один из цехов. Здесь у нас сборочный, заготовительный, механический и сварочные участки Механический и заготовительный участки Фрезеровка кулачковых втулок и сверловка корпуса в другом цехе Токарная обработка бугеля задвижки серии 2с Вот собственно такой бугель и получается. Кстати после приемочных испытаний в Санкт-Петербурге на стенде НПО ЦКТИ в задвижках серии 2с были также устранены недостатки. Сия доля не обошла и этот бугель. В виду некоторых соображений литье бугеля выполняется вместе с переходным фланцем. Кстати фланец имеет присоединение тип "Б", тип "В" и тип "Г" по ОСТ, то есть для управления задвижкой можно использовать Тульские и Бердские привода или конические редуктора производства «Кварк» или «Армтехстрой».

Автор:	Sergik [ 26 апр 2010, 17:47 ]
Заголовок сообщения:	Re: Еще один производитель аналогов СибЭнергоМаша – ЗАО Бойлекс
Компас Выложи пожалуйста фотки клапанов регулирующих Спасибо

Автор:	Sergik [ 26 апр 2010, 17:48 ]
Заголовок сообщения:	Re: Еще один производитель аналогов СибЭнергоМаша – ЗАО Бойлекс
А на каком оборудовании производите гидравлические испытания?? Если можно - фотку выложить

Автор:	Компас [ 26 апр 2010, 17:55 ]
Заголовок сообщения:	Re: Еще один производитель аналогов СибЭнергоМаша – ЗАО Бойлекс
В данный момент у меня нет фотографий клапанов регулирующих, но при случае обязательно опубликую.

Автор:	Компас [ 26 апр 2010, 18:13 ]
Заголовок сообщения:	Re: Еще один производитель аналогов СибЭнергоМаша – ЗАО Бойлекс
А вот цилиндрические редуктора мы научились делать сами, и комплектуем теперь ими свои задвижки. Обозначаются они ЦЗВ-01 и ЦЗВ-02 и тоже имеют присоединения по ОСТ. Этот вид продукции освоили совсем недавно. Продаем мы их как в составе с задвижкой, так и отдельно. Это обработка корпуса редуктора А это готовые корпуса и крышки редуктора Вот так выглядит наша задвижка серии 2с вместе с нашим редуктором

Автор:	Компас [ 26 апр 2010, 18:21 ]
Заголовок сообщения:	Re: Еще один производитель аналогов СибЭнергоМаша – ЗАО Бойлекс
Испытания арматуры делаем на гидростенде, разработанном нашим конструкторским бюро. Стенд аттестован. Крупной фотографии в данный момент нет, но стенд немного виден на обзорной фотографии цеха на переднем пла

Автор:	Компас [ 26 апр 2010, 18:37 ]
Заголовок сообщения:	Re: Еще один производитель аналогов СибЭнергоМаша – ЗАО Бойлекс
Сварка колпаков для редукторов на сварочном участке. Сварщики, техпроцесс сварки, техпроцесс наплавки, сварочное оборудование у нас аттестованы. Несколько деталей после сварки: обоймы для задвижек серии 2с и защитные колпаки для редукторов.

Автор:	Компас [ 26 апр 2010, 19:03 ]
Заголовок сообщения:	Re: Еще один производитель аналогов СибЭнергоМаша – ЗАО Бойлекс
Еще один механический участок Изготовление деталей для шарнира Гука Собственно сам шарнир Гука. Его кстати у нас можно купить как обособленное изделие. Наплавленные и обработанные тарелки для задвижек серии 2с

Автор:	Компас [ 26 апр 2010, 19:08 ]
Заголовок сообщения:	Re: Еще один производитель аналогов СибЭнергоМаша – ЗАО Бойлекс
Готовые детали: бронзовые направляющие для клапанов предохранительных серии 7с и золотники для клапанов регулирующих. Золотники изготовлены из нержавеющей стали, с последующей термической обработкой.

Автор:	Компас [ 26 апр 2010, 19:23 ]
Заголовок сообщения:	Re: Еще один производитель аналогов СибЭнергоМаша – ЗАО Бойлекс
Также делаем переходники для арматуры. Переходник по ОСТ с присоединения тип "В" под присоединение тип "Б". Применяем для своих изделий и продаем как отдельную комплектующею. Еще одна фотография цилиндрического редуктора. Как видите редуктор самый настоящий классический. Это еще один шаг вперед, попытка так сказать "прокачать" Барнаульскую арматуру и исправить недостатки ее конструкции, так как редуктор СибЭнергоМаша имел очень примитивную и проблемную конструкцию

Автор:	Компас [ 26 апр 2010, 19:33 ]
Заголовок сообщения:	Re: Еще один производитель аналогов СибЭнергоМаша – ЗАО Бойлекс
Это наша столярная мастерская. Здесь изготавливаем тару для арматуры: ящики, поддоны, паллеты и прочее. Делаем тару, как для себя, так и на заказ. Если хотите, можем упаковать вот так. А вообще всю свою продукцию отгружаем вот в таким образом.

Автор:	Компас [ 26 апр 2010, 19:46 ]
Заголовок сообщения:	Re: Еще один производитель аналогов СибЭнергоМаша – ЗАО Бойлекс
Вот такая получилась небольшая фотоэкскурсия. Для общего представления о нас, скорее всего, достаточно информации. А вообще как вы поняли, у нас есть конструкторско-технологческое бюро. Все чертежи и технологии наши. Все специалисты аттестованы и имеют право на конструирование трубопроводной арматуры. Вся выпускаемая продукция имеет разрешения на применение. Разрешения на применения получаем сами, не прибегая к услугам фирм однодневок. Так что процесс получения разрешений нам хорошо знаком. Вообще проведение испытаний арматуры на паровом стенде в реальных условиях работы изделия имеет большое значение для нас. Дело в том, что это позволило выявить и устранить огромное число недостатков изделий выпускаемых ранее СибЭнергоМашем.

Автор:	Компас [ 26 апр 2010, 19:52 ]
Заголовок сообщения:	Re: Еще один производитель аналогов СибЭнергоМаша – ЗАО Бойлекс
Также одним из направлений нашей деятельности является ремонт арматуры. Мы проводим переконсервацию, ревизию и ремонт арматуры. Так же есть разрешительные документы на проведение модернизации арматуры. Если есть вопросы задавайте, а лучше загляните на наш сайт. http://www.boilex.ru Найдите там наши координаты и позвоните нам, чтобы лично узнать о полезных свойствах которыми обладает наше предприятие.

Автор:	Виктор [ 26 апр 2010, 19:56 ]
Заголовок сообщения:	Re: Еще один производитель аналогов СибЭнергоМаша – ЗАО Бойлекс
Впечатляет, а отливки для заготовок сами изготовляете или закупаетесь и как у вас со спектографическим анализом и порошковой дефектоскопией?

Автор:	Компас [ 26 апр 2010, 20:28 ]
Заголовок сообщения:	Re: Еще один производитель аналогов СибЭнергоМаша – ЗАО Бойлекс
Отливки получаем по кооперации. Потребовалось около четырех лет, чтобы найти достойного производителя отливок. Очень в свое время намучились с этим делом. Сейчас качество оливок значительно улучшилось, что, в общем-то, облегчает, и планирование и уменьшает трудозатраты, как Вы понимаете. Если параметры изделия согласно «Правил» предусматривают проведение контроля, то делаем в обязательном порядке радиографию и магнитно-порошковый контроль (МПД). Пользуемся услугами сторонних аттестованных организаций. Содержать свои такие службы, не совсем оправдано. Если изделию не требуется проведение контролей, согласно «Правил», мы, тем не менее, проводим магнитно-порошковый контроль. Для этих целей у нас есть соответствующее оборудование. Это делается лишь для перестраховки. Если же обнаруживаются дефекты литья, то они исправляются.

Автор:	Виктор [ 26 апр 2010, 20:41 ]
Заголовок сообщения:	Re: Еще один производитель аналогов СибЭнергоМаша – ЗАО Бойлекс
Почему спросил о литье это основа с показателем качества изделия. Если можно подробнее опишите методы получаемых отливок или все таки штамповок и их основные показатели. Дело в том что когда поставляешь подобную арматуру начинают придираться ко всему начиная от ТУ, сертификатов, разрешений и особо любят вопрос а производитель вашей арматуры чем подтверждает качество отливок? Да да в энергетике этот вопрос актуален особо потому что параметры достаточно критические и подставляться никто не хочет а так как производитель Бойлекс для некоторых ИТР пока неизвестен поэтому этот вопрос будет актуален.

Автор:	Гость [ 27 апр 2010, 13:04 ]
Заголовок сообщения:	Re: Материалы деталей трубопроводной арматуры
ЗАО БОЙЛЕКС А что так получилось что ваше разрешение на задвижки просрочено? Не смогли проверку пройти? Или человека который разрешения делал уволили?

Автор:	Гость [ 27 апр 2010, 13:43 ]
Заголовок сообщения:	Re: Материалы деталей трубопроводной арматуры
Прошу прощения, на задвижки ещё 3 месяца осталось, а вот клапаны регулирующие поворотные вот тому как 3 месяца закончились.

Автор:	Гость [ 27 апр 2010, 13:50 ]
Заголовок сообщения:	Re: Материалы деталей трубопроводной арматуры
ЗАО БОЙЛЕКС Цитата с вашего сайта "На вид деятельности (ремонт арматуры) имеются все необходимые разрешительные документы выданные Ростехнадзором России." А как бы посмотреть ваше разрешение? А то на сайте почему-то забыли выложить.

Автор:	Гость [ 27 апр 2010, 14:37 ]
Заголовок сообщения:	Re: Материалы деталей трубопроводной арматуры
ВОПРОС ЗАО БОЙЛЕКС Если судить по вашим разрешениям, то в вашем модельном ряду как минимум 25 видов арматуры, - 6 типоразмеров задвижек, - импульсный клапан - 6 типоразмеров клапанов 7с - 7 типоразмеров регулирующих клапанов - 5 типоразмеров обратных затворов. А не до хр*на ли для предприятия про которое на рынке до последнего времени никто не слышал? Очень сильно кажется, что вы мягко говоря преувеличиваете свои возможности, и так же хочется сомневаться в честности получения разрешений. Не могли ли бы ответить на следующие вопросы дабы развеять мои сомнения, как в прочем и некоторых моих коллег. 1. Можно увидеть свидетельство о регистрации вашего предприятия. Очень интересует дата. 2. Можно увидеть титульные листы ваших ТУ. Очень интересует дата регистрации. 3. Можно увидеть фотографии хотя бы по 1 штуке каждой из типоразмеров арматуры на которые у вас есть разрешения? 4. По возможности разместите на каждой задвижке (вентиле) и что вы там ещё типа производите какую либо надпись, что бы удостовериться что это ваша арматура. К примеру "для сайта armtorg.ru" 5. А что так получилось что ваше разрешение на клапаны регулирующие поворотные просрочено вот уже как 3 месяца? 6. Можно увидеть разрешение на ремонт арматуры о наличии которого вы упоминаете у себя на сайте, но почему то забыли его выложить. Очень рассчитываем на ваш полный и обстоятельный ответ.

Автор:	Компас [ 28 апр 2010, 17:26 ]
Заголовок сообщения:	Re: Еще один производитель аналогов СибЭнергоМаша – ЗАО Бойлекс
Гость писал(а): ВОПРОС ЗАО БОЙЛЕКС Если судить по вашим разрешениям, то в вашем модельном ряду как минимум 25 видов арматуры, - 6 типоразмеров задвижек, - импульсный клапан - 6 типоразмеров клапанов 7с - 7 типоразмеров регулирующих клапанов - 5 типоразмеров обратных затворов. Да действительно, если в качестве критерия оценки типоразмера брать номинальный проход (DN), то модельный ряд представлен 21 видом арматуры. Ошибка только в том, что у нас не 6 типоразмеров клапанов предохранительных (тип 7с), а 3 типоразмера, а именно (DN150, DN200, DN250). Если же рассматривать комбинацию DN (номинальный поход) и PN (номинальное давление), то модельный ряд намного шире. Мы не ставили себе задачу такого подсчета, но примерно можно назвать в таком случае более 100 типоразмеров арматуры.

Автор:	Компас [ 28 апр 2010, 17:29 ]
Заголовок сообщения:	Re: Еще один производитель аналогов СибЭнергоМаша – ЗАО Бойлекс
Гость писал(а): А не до хрна ли для предприятия про которое на рынке до последнего времени никто не слышал? Наверное, вопрос звучит следующим образом: А не МНОГО ли для предприятия, про которое на рынке до последнего времени никто не слышал?* Отвечу по частям. А не много ли? На наш взгляд это крайне мало. Нам хотелось бы освоить и другие виды изделий, но, к сожалению, процесс этот достаточно неспешный. Разработку конструкторской документации для первого своего изделия мы начали примерно в 2004 году, и только в начале 2007 года было получено Разрешение на применение. Процесс растянулся по ряду объективных и субъективных причин. Получение разрешений на следующие изделия происходило быстрее, однако процесс от написания технического задания (ТЗ) и до выдачи разрешения на применение в самом лучшем случает, составлял 1,5 года. Предприятие,> про которое на рынке до последнего времени никто не слышал? Действительно назвать нас известным предприятием вряд ли можно, но и сказать, что о нас НИКТО не слышал, тоже вряд ли будет верным. До последнего времени мы не уделяли должного внимания вопросу саморекламы, и как оказалось напрасно, что собственно и доказала эта ветка на форуме. Скромные попытки заявить о себе у нас были. Например, мы участвовали на 6-м Международном форуме PCVEXPO 2007 и выставляли свои изделия. Вот ссылка на нашу страницу участника форума PCVEXPO 2007 http://www.pcvexpo.ru/2007/participants ... 309059.stm Недавно обнаружил в интернете, что на наше предприятие ссылается сайт компании "БалтМашСтрой Сервис" Вот ссылка http://www.bm-stroy.ru/p23/l8/index.html Потомки СибЭнергоМаша - предприятия БКЗ и РОУ, переняли не только опыт производства арматуры, но и что оказалось немаловажным раскрученное имя СибЭнергоМаша, так что им почти не требовалось заявлять о себе.

Автор:	Компас [ 28 апр 2010, 17:30 ]
Заголовок сообщения:	Re: Еще один производитель аналогов СибЭнергоМаша – ЗАО Бойлекс
Гость писал(а): Очень сильно кажется, что вы мягко говоря преувеличиваете свои возможности, и так же хочется сомневаться в честности получения разрешений. Если Вам ХОЧЕТСЯ сомневаться, то сомневайтесь, это Ваше личное дело и такого права у Вас никто не отнимал. Вы также можете сомневаться, что земля круглая, а дважды два четыре. К Вашему сожалению мы не будем для доказательства фотографировать инспектора Ростехнадзора держащего в руках табличку с надписью "для сайта armtorg.ru" в обнимку с задвижкой во время паровых испытаний. Мы готовы рассказать о себе, но доказывать, что-либо не собираемся. Кстати чтобы подробнее рассказать о нашей деятельности, я планирую выложить видео иллюстрирующее работу клапана предохранительного (тип 7с) в паре с клапаном импульсным (тип 8с) снятое во время приемочных испытаний (паровые испытания на стенде НПО ЦКТИ). А также рассказать о наших усовершенствованиях внесенных в конструкцию.

Автор:

Компас [ 28 апр 2010, 17:33 ]

Заголовок сообщения:

Re: Еще один производитель аналогов СибЭнергоМаша – ЗАО Бойлекс

Гость писал(а):

1. Можно увидеть свидетельство о регистрации вашего предприятия. Очень интересует дата.

Да можно.

Вложения:

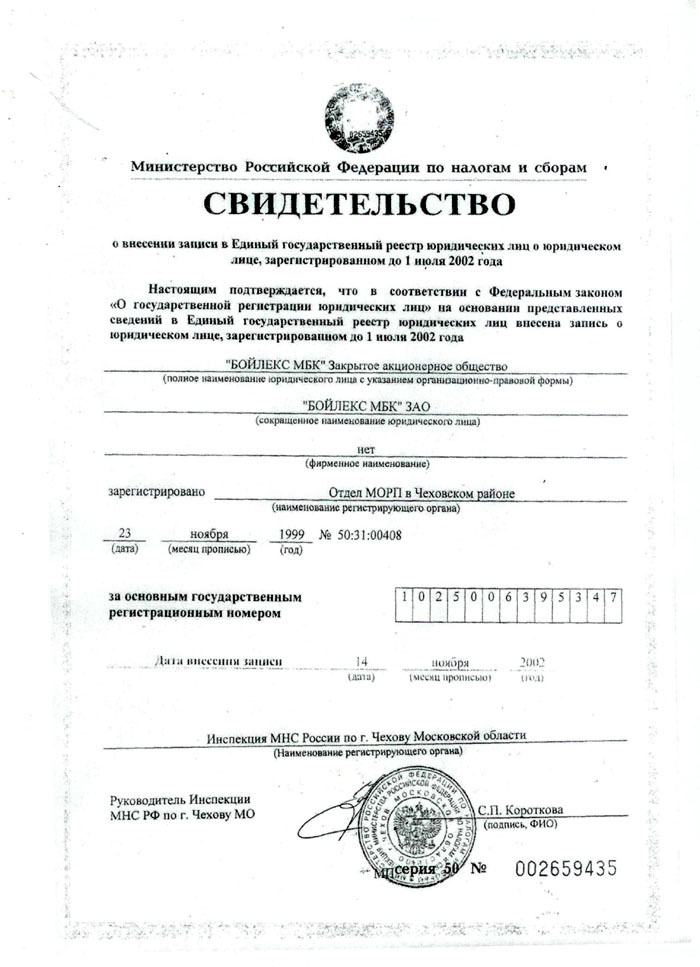

Еще один производитель аналогов СибЭнергоМаша – ЗАО Бойлекс / Свидетельство о регистрации.jpg
98.74 КБ, Просмотров: 49156
