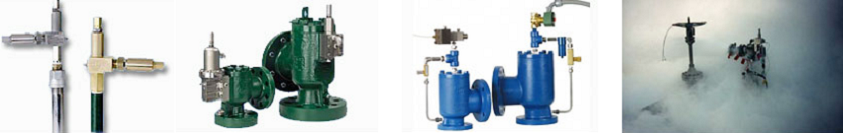

Продукция Предохранительный клапан с пилотным управлением FLOW SAFE СЕРИИ 70PRСовременной перерабатывающей промышленности требуется оборудование, обеспечивающее полную герметичность, сокращающее объем вредных выбросов, при минимальной потребляемой мощности. Предохранительные клапаны высокой производительности с пилотным управлением серии F70PR обеспечивают газонепроницаемое уплотнение с соответствующими точными рабочими характеристиками.
Вакуумный предохранительный клапан FLOW SAFE СЕРИИ F70VPПринцип работы практически такой же, как у предохранительного клапана F7OPR с пилотным управлением и у устройств по снятию избыточного давления. Седло задействуется путем нагрузки большого купола главного клапана (зона над поршнем) давлением, равнозначным или превышающим давление на входе под седлом. В закрытом положении в зоне купола наблюдается атмосферное давление, а на входе вакууметрическое, что создает чистую силу, направленную вниз, для закрытия седла.
В заданной точке пилотный клапан открывается и разряжает давление купола. В куполе создается частичный вакуум, атмосферное давление выталкивает поршень и поток воздуха поступает в клапан, разрежая вакуум в системе. При закрытии пилотного клапана атмосферное давление повторно вводится в купол главного клапана, что приводит к закрытию клапана.
Предохранительные клапаны FLOW SAFE повышенной производительности СЕРИИ F80Предохранительные клапаны с мягким седлом Серии F80 способны удовлетворить насущные потребности современной промышленности, они созданы по последнему слову техники, что обеспечивает их экономическую эффективность и высокую производительность. Герметичность уплотнений достигается за счет использования седла из эластомера или пластика.
Клапаны серии F80 и спользуют пружину сжатия, препятствующую влиянию давления на входе системы на рабочую зону седла, для обеспечения установленного давления. Если системное давление превышает натяг пружины, происходит выход жидкости (выкипание) за седлом. Выкипание продолжается в то время, как внутри сборной камеры увеличивается давление, что заставляет клапан перейти в полностью открытое положение и «вытолкнуть» давление.
