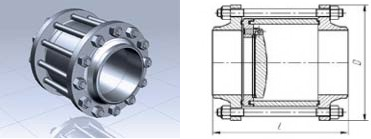

Условное обозначение | DN, мм | PN, МПа | D, мм | L, мм |
КОП.П.40х16 |
| 1.6 | 145 | 160 |
КОП.П.40х25 | 2.5 | 166 | ||
КОП.П.40х40 | 4.0 | |||
КОП.П.40х63 | 6.3 | 165 | 206 | |
КОП.П.40х100 | 10.0 | 210 | ||
КОП.П.40х160 | 16.0 | 220 | ||
КОП.П.50х16 | 50 | 1.6 | 160 | 198 |
КОП.П.50х25 | 2.5 | |||
КОП.П.50х40 | 4.0 | |||
КОП.П.50х63 | 6.3 | 175 | 242 | |
КОП.П.50х100 | 10.0 | 195 | 244 | |
КОП.П.50х160 | 16.0 | 258 | ||
КОП.П.80х16 | 80 | 1.6 | 195 | 296 |
КОП.П.80х25 | 2.5 | 300 | ||
КОП.П.80х40 | 4.0 | 306 | ||
КОП.П.80х63 | 6.3 | 210 | 340 | |
КОП.П.80х100 | 10.0 | 230 | 370 | |
КОП.П.80х160 | 16.0 | 376 | ||
КОП.П.80х250 | 25.0 | 267 | 438 | |
КОП.П.100х16 | 100 | 1.6 | 215 | 300 |
КОП.П.100х25 | 2.5 | 230 | 316 | |
КОП.П.100х40 | 4.0 | 330 | ||
КОП.П.100х63 | 6.3 | 250 | 354 | |
КОП.П.100х100 | 10.0 | 265 | 394 | |
КОП.П.100х160 | 16.0 | 401 | ||
КОП.П.150х16 | 150 | 1.6 | 280 | 395 |
КОП.П.150х25 | 2.5 | 300 | 417 | |
КОП.П.150х40 | 4.0 | |||
КОП.П.150х63 | 6.3 | 340 | 491 | |
КОП.П.150х100 | 10.0 | 350 | 531 | |
КОП.П.150х160 | 16.0 | 541 | ||
КОП.П.150х250 | 25.0 | 395 | 650 | |
КОП.П.200х16 | 200 | 1.6 | 335 | 322 |
КОП.П.200х25 | 2.5 | 360 | 356 | |
КОП.П.200х40 | 4.0 | 375 | 376 | |
КОП.П.200х63 | 6.3 | 405 | 426 | |
КОП.П.200х100 | 10.0 | 430 | 486 | |
КОП.П.200х160 | 16.0 | 496 | ||
КОП.П250х16 | 250 | 1.6 | 405 | 469 |
КОП.П250х25 | 2.5 | 425 | 489 | |
КОП.П250х40 | 4.0 | 445 | 535 | |
КОП.П250х63 | 6.3 | 470 | 569 | |
КОП.П250х100 | 10.0 | 500 | 659 | |
КОП.П250х160 | 16.0 | 669 | ||
КОП.П.300х16 | 300 | 1.6 | 460 | 424 |
КОП.П.300х25 | 2.5 | 485 | 452 | |
КОП.П.300х40 | 4.0 | 510 | 516 | |
КОП.П.300х63 | 6.3 | 530 | 532 | |
КОП.П.300х100 | 10.0 | 585 | 652 | |
КОП.П.300х160 | 16.0 | 662 | ||
КОП.П.400х16 | 400 | 1.6 | 580 | 510 |
КОП.П.400х25 | 2.5 | 610 | 560 | |
КОП.П.400х40 | 4.0 | 655 | 630 | |
КОП.П.400х63 | 6.3 | 670 | 670 | |
КОП.П.400х100 | 10.0 | 715 | 760 | |
КОП.П.500х16 | 500 | 1.6 | 710 | 688 |
КОП.П.500х25 | 2.5 | 730 | 710 | |
КОП.П.500х40 | 4.0 | 755 | 790 | |
КОП.П.500х63 | 6.3 | 800 | 840 |
