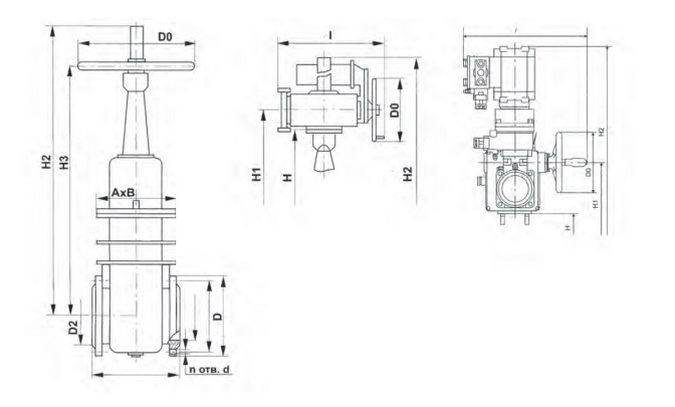

Основные размеры и масса Main Dimensions & Weight |
| ||||||||||||||||||
DN | PN | Таблица фигур | Материал корпуса | L(мм) | Рис. | D | D1 | D2 | n | d | D0 | I | H | H1 | H2 | H3 | Эл. привод | Масса(кг) | |
250 | 1,0 | 30с42нж, 30лс42нж, 30нж42нж | Ст 20 09Г2С 08Х18Н10Т |
| 1 | 390 | 350 | 320 | 12 | 22 | 450 | — | — | — | 1134 | 928 | 119 | ||
30с542нж, 30лс542нж, 30нж542нж | 1316 (1336) | Б099.098-03М1 Б099.099-03М1 | 156(176) |
| |||||||||||||||
30с942нж, 30лс942нж, 30нж942нж | 2,3 | 240 | 660 | 876 | 996 | — | |||||||||||||
500 | 0,6 | 30с46нж, 30лс46нж, 30нж46нж | 350 | 1 | 640 | 600 | 570 | 16 | 22 | 640 | — | — | — | 2105 | — | 538 | |||
30с546нж, 30лс546нж, 30нж546нж | 2 | 400 | 620 (785) | 1560 | 1710 | 2200 | 1800 | Б099.100-06М Б099.101-06М | 614 (655) |
| |||||||||
30с946нж, 30лс946нж, 30нж946нж | |||||||||||||||||||
