Задвижки шиберные PN 14 МПа

ПОИСК

Задвижки шиберные PN 14 МПа Задвижки шиберные PN 14 МПа

Задвижки шиберные PN 14 МПаDN 65
PN 14 МПа
Код ОКП 36 6515


Предназначены для установки на фонтанной и нагнетательной арматуре для герметизации устья фонтанных и газлифтных скважин, а также на технологических линиях.

Изготовление и поставка по ТУ 647 РК 05772090-003-94

Обозначение

D

D1

D2

d

h

f

α

Масса, кг

УК АФ 140-065, -01

190

149

101,6

23

37

8

30°

58

УК АФ 140-065-03, -04

195

160

92

22

27

10

15°

57



ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Рабочее давление PN, МПа (кгс/см2)

14 (140)

Пробное давление Рпр, МПа (кгс/см2)

28 (280)

Условный проход DN, мм

65

Рабочая среда (температурой, °С)

продукция нефтяных и газовых скважин с содержанием механичес-ких примесей до 0,5% по объему, суммарным содержанием СО2 и Н2S до 0,003% и до 50% пластовой воды (от минус 5 до 120°С)

Климатическое исполнение

У1, ХЛ1 по ГОСТ15150-69

Температура окружающей среды,°С

от минус 45 до +40 для У1
от минус 60 до +40 для УХЛ1

Герметичность в узле затвора по классу

«В» по ГОСТ9544-93

Присоединение

фланцевое по РД 26-16-40-89 по ГОСТ 28919-02

Привод

Ручной (маховик)

Полный средний ресурс, не менее

1500 циклов

Полный средний срок службы, не менее

15 лет

Наработка на отказ, не менее

500 циклов

Полный средний срок службы корпусных деталей, не менее

30 лет

МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ

Корпус

Сталь 20-25ХГСЛ

Седло

Сталь 95Х18

Шибер

Сталь 95Х18

Шпиндель

Сталь 20Х13 (14Х17Н2)

Гайка ходовая

БрАЖМц10-3-1,5

Сальниковая набивка

Кольца из терморасширенного графита КГФ-Г-48х32х8

Материал скобках – для исполнения ХЛ1

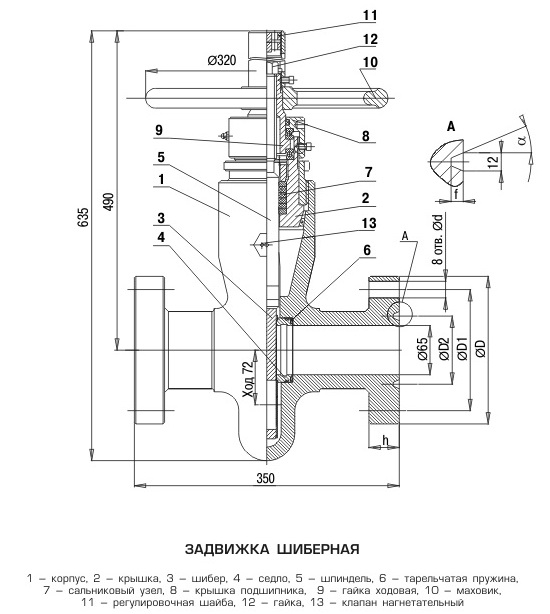

Пример в четреже выпускаемой продукции:

Задвижки шиберные PN 14 МПа
